Subcarrier Spacing - 5G-Netze optimieren: So wählen Sie richtig

Der technische Begriff subcarrier spacing beschreibt den Frequenzabstand zwischen benachbarten Unterträgern in einem OFDM-Signal. Genau dieser Abstand entscheidet darüber, wie lang ein Symbol bleibt, wie empfindlich die Übertragung auf Doppler und Mehrwege reagiert und wie gut sich ein System an unterschiedliche Funkumgebungen anpasst. In der Praxis ist das kein Detail für Spezialisten, sondern eine Stellgröße, die über Robustheit, Latenz und Spektrumnutzung mitentscheidet.

Was der Unterträgerabstand in OFDM wirklich festlegt

In einem OFDM-System müssen die Unterträger orthogonal bleiben. Das gelingt nur, wenn ihr Frequenzabstand zur Nutzsymbolzeit passt. Vereinfacht gesagt gilt: größerer Abstand, kürzeres Symbol, und umgekehrt. Die kompakte Beziehung lautet Δf = 1/Tu, wobei Tu die Nutzsymbolzeit ist. Genau deshalb ist der Abstand nicht nur eine Frequenzangabe, sondern immer auch ein Zeitparameter.

Für die Signalverarbeitung ist das entscheidend, weil sich damit drei Dinge direkt verschieben: die Anfälligkeit für Doppler, die Toleranz gegenüber Laufzeitunterschieden im Kanal und die Größe des nötigen Schutzintervalls. Wird das Raster zu knapp gewählt, beginnt die Orthogonalität zu kippen und Unterträger stören sich gegenseitig. Wird es zu grob gewählt, verliert das System einen Teil seiner Robustheit gegen Mehrwege.

Ich sehe darin die eigentliche Kunst des OFDM-Designs: Nicht die kleinste oder größte Zahl gewinnt, sondern die Zahl, die zum Kanal passt. Genau daraus ergibt sich die Numerologie in 5G NR.

Wie 5G NR den Abstand in Numerologie übersetzt

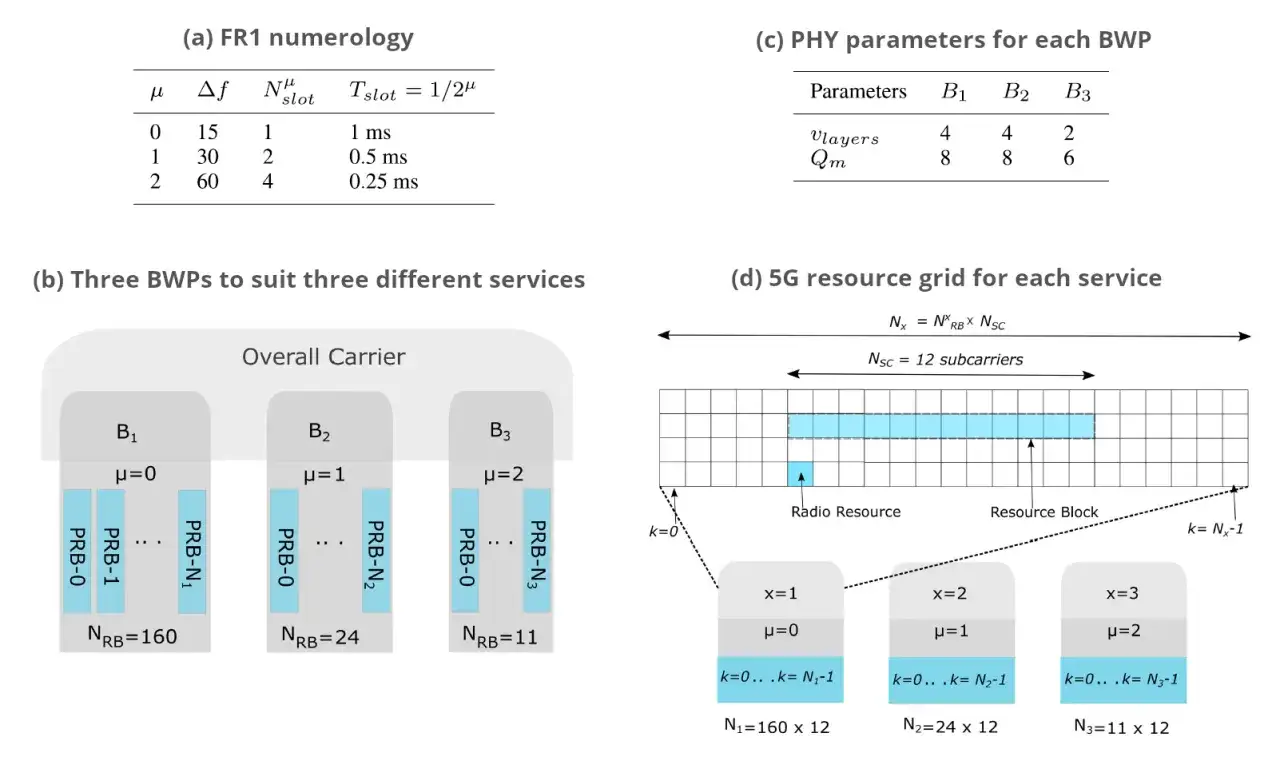

5G NR macht aus dem festen Raster ein variables System. In der Praxis sind 15, 30, 60 und 120 kHz die wichtigsten Stufen, weil sie unterschiedliche Zeitraster, Slotlängen und Schutzanforderungen abbilden. 3GPP hat diese Flexibilität bewusst eingeführt, damit dieselbe Funktechnik sowohl für breite Abdeckung als auch für kurze Reaktionszeiten funktionieren kann.

Bei normalem CP bleiben es 14 OFDM-Symbole pro Slot. Die Zahl der Slots pro Subframe steigt deshalb mit jeder Verdopplung des Rasters, während die Frame-Länge von 10 ms und die Subframe-Länge von 1 ms gleich bleiben. Praktisch heißt das: Das Frequenzraster verändert nicht nur den Takt der Übertragung, sondern auch die Art, wie fein das Netz geplant und gesteuert werden kann.

Extended CP ist ein Sonderfall mit anderer Slotstruktur, aber für die meisten Planungen bleibt normal CP die relevante Referenz. Mit diesem Bild im Kopf wird schnell klar, warum die Wahl des Rasters immer ein Kompromiss ist.

Warum ein kleineres oder größeres Raster unterschiedliche Probleme löst

Die Wahl ist ein Kompromiss, und zwar ein sehr konkreter. Ein kleiner Unterträgerabstand verlängert die Symbolzeit und macht das System robuster gegen lange Laufzeiten, starke Mehrwegeausbreitung und große Zellen. Ein größerer Abstand verkürzt das Symbol und hilft bei schneller Bewegung, ausgeprägtem Doppler und Phasenrauschen.

• Kleinerer Abstand passt besser, wenn Signale über viele Wege mit merklichen Laufzeitunterschieden ankommen.
• Größerer Abstand ist im Vorteil, wenn sich der Kanal während eines Symbols schnell verändert.
• Größerer Abstand verkürzt die Slots und damit die zeitliche Reaktionsfähigkeit des Systems.
• Kleinerer Abstand ist oft die sauberere Wahl, wenn Reichweite und Robustheit wichtiger sind als ein sehr feines Zeitschema.

Ein praxisnahes Beispiel: In einer mittleren Frequenzlage mit normaler Mobilität ist 30 kHz oft der vernünftige Startpunkt. In sehr schnellen Szenarien oder bei hohen Trägerfrequenzen rückt 60 kHz oder 120 kHz eher nach vorn. Umgekehrt bleibt bei breiter Abdeckung und stark multipath-geprägten Kanälen ein kleineres Raster häufig stabiler. Der Satz, den ich in Projekten am häufigsten korrigiere, lautet deshalb: größer ist nicht automatisch besser.

Wenn man diese Gegensätze verstanden hat, wird die Netzplanung deutlich nüchterner. Dann geht es nicht mehr um Lieblingswerte, sondern um die Frage, wo sich das Raster im konkreten System bezahlt macht.

Wo die Wahl im Netzaufbau wirklich sichtbar wird

Im Netzalltag zeigt sich die Entscheidung an mehreren Stellen gleichzeitig. Das HF-Frontend muss mit dem gewählten Raster sauber arbeiten, denn die Filterflanken beeinflussen die nötigen Guard-Bands, also die Schutzbereiche am Bandrand. Gleichzeitig steigen mit gemischten Numerologien auf demselben Träger die Anforderungen an die Schutzbereiche zwischen den Teilbereichen, sonst entstehen unnötige Störungen an den Übergängen.

Hinzu kommt die Frage nach Bandwidth Parts. Damit muss nicht der ganze Träger auf einer einzigen Numerologie laufen, sondern nur der Teil, den ein Gerät gerade nutzt. Das senkt Komplexität und Energiebedarf, verlangt aber saubere Abstimmung zwischen Frequenzplanung, Scheduling und Gerätelayout. Gerade in Netzen mit knappen Spektrumressourcen oder anspruchsvoller Topografie ist das keine Nebensache, sondern Architektur.

Aus genau diesem Grund reicht ein Blick auf die Theorie nicht. Vor einer belastbaren Entscheidung prüfe ich immer eine kleine Handvoll Messwerte und Randbedingungen.

Welche Messwerte ich vor dem Festlegen prüfe

Wenn ich ein OFDM-System bewerte, gehe ich nie von der Numerologie aus, sondern von den Randbedingungen des Kanals. Diese Reihenfolge hat sich bewährt:

1. Maximale Bewegung und Doppler, also wie schnell sich die Funkumgebung während eines Symbols verändert.
2. RMS-Delay-Spread und Laufzeitverteilung, damit die Symbolzeit nicht kürzer wird als der Kanal es verträgt.
3. Trägerfrequenz und Phasenrauschen des Oszillators, weil hohe Frequenzen das Raster empfindlicher machen.
4. Gewünschte Latenz und Scheduling-Granularität, wenn Steuerung und Reaktionszeit eng zusammenhängen.
5. Verfügbare Bandbreite und nötige Guard-Bands, damit das Frontend nicht unnötig viel Spektrum verliert.

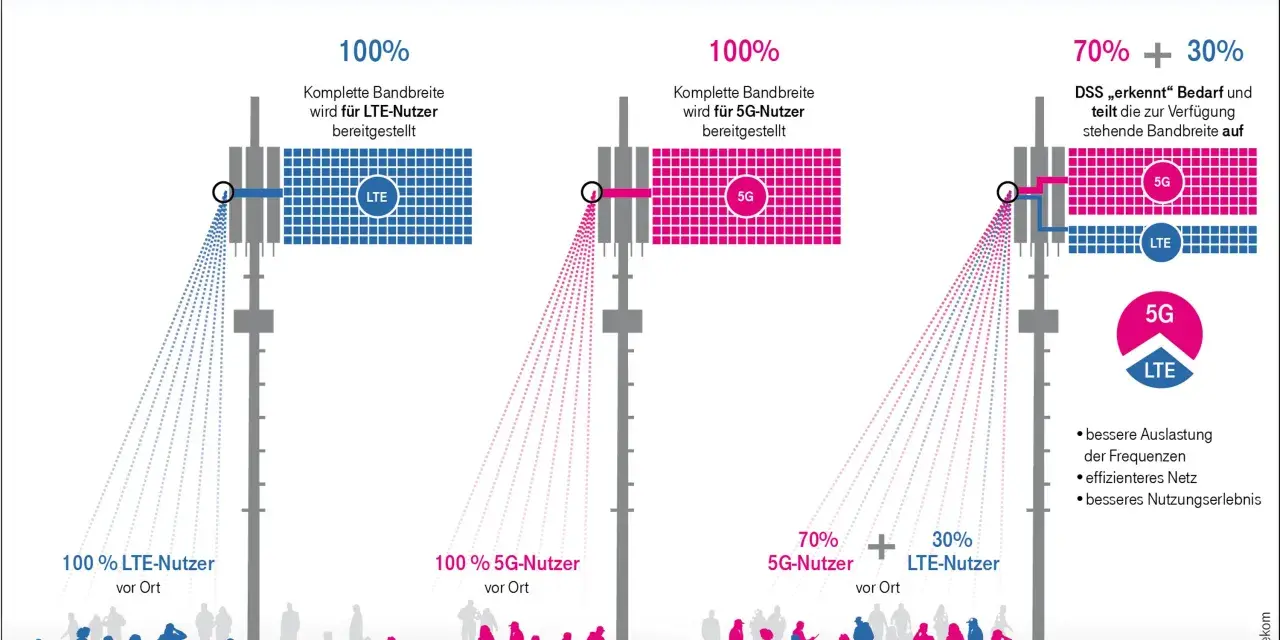

6. Zusammenarbeit mit anderen Numerologien oder Legacy-Systemen, vor allem bei Refarming und Mischbetrieb.

Als grobe Regel für den Einstieg gilt: In vielen FR1-Szenarien ist 30 kHz ein brauchbarer Startwert, bei sehr robuster Flächenversorgung rückt 15 kHz näher, und bei schneller Mobilität oder höheren Frequenzen werden 60 kHz und 120 kHz attraktiver. Die endgültige Wahl hängt aber immer von Messdaten ab, nicht von Bauchgefühl. Genau das macht die Signalverarbeitung an dieser Stelle so spannend, aber auch gnadenlos.

Welche Fehler die Auswahl unnötig verschlechtern

Die häufigsten Fehlentscheidungen entstehen nicht aus Technikmangel, sondern aus zu grober Vereinfachung. Wer nur auf maximale Datenrate schaut, wählt oft ein zu grobes Raster. Wer nur auf Reichweite schaut, unterschätzt die Anforderungen an Latenz oder Mobilität.

• Ein Wert für alles ignoriert die Unterschiede zwischen Band, Kanal und Einsatzszenario.
• Zu große Begeisterung für hohe Zahlen führt schnell zu einem Raster, das im langen, mehrwegigen Kanal unnötig empfindlich wird.
• Zu wenig Blick auf das Frontend übersieht Filter, Oszillatorqualität und Schutzbereiche am Bandrand.
• Keine Betrachtung gemischter Numerologien erzeugt Störungen an den Übergängen zwischen Teilbereichen.
• Nur theoretische Werte testen bleibt auf dem Papier sauber, ist im realen Funk aber oft unzuverlässig.

Ich halte diesen Punkt für wichtig, weil viele Probleme später nicht im Standard, sondern im Übergang zwischen Theorie, Hardware und Netzplanung entstehen. Genau deshalb lohnt vor der letzten Feinabstimmung ein klarer Mess- und Prüfplan.

Woran ich die Entscheidung in der Praxis festmache

Wenn ich ein OFDM-System bewerte, gehe ich nie von der Numerologie aus, sondern von den Randbedingungen des Kanals. Die nüchterne Kurzform lautet: viel Mobilität und hohe Frequenz sprechen für ein größeres Raster, viel Mehrwege und große Reichweiten eher für ein kleineres. Für viele FR1-Planungen ist 30 kHz ein vernünftiger Ausgangspunkt, aber nicht das Ende der Überlegung.

Am Ende ist der Unterträgerabstand keine abstrakte Kennzahl, sondern die Brücke zwischen Kanalphysik und Netzdesign. Wer ihn sauber auswählt, gewinnt nicht nur Stabilität, sondern auch planbare Latenz und weniger Überraschungen im HF-Frontend. Genau darin liegt sein Wert in der Signalverarbeitung.
