Die wichtigsten Punkte auf einen Blick
- Ein brauchbarer Filterentwurf beginnt mit klaren Anforderungen an Nutzband, Sperrband, Dämpfung, Ripple und Latenz.
- FIR-Filter sind stabil und können exakt lineare Phase liefern, brauchen dafür aber oft mehr Rechenaufwand.
- IIR-Filter sind meist effizienter und steiler, dafür aber phasenmäßig und numerisch anspruchsvoller.
- Die Abtastrate und die Übergangsbreite bestimmen den Aufwand oft stärker als der gewählte Algorithmus.
- Für reale Systeme zählt nicht nur der Frequenzgang, sondern auch Implementierung, Kantenverhalten und Robustheit im Betrieb.
Was ein digitaler Filter in einer echten Signalkette leistet
Ein digitaler Filter ist kein abstraktes Matheobjekt, sondern ein Werkzeug für Entscheidungen im Signal. Er soll Störungen unterdrücken, Frequenzbereiche trennen, Alias-Effekte vor einer Dezimation vermeiden oder Messdaten glätten, ohne die eigentliche Information zu zerstören. In der Praxis frage ich zuerst nicht nach der Formel, sondern nach dem Ziel: Was muss erhalten bleiben, und was darf verschwinden?
In einer Funk- oder Netzwerkkette kann das sehr unterschiedlich aussehen. Ein Empfangspfad braucht vielleicht ein Bandpassfilter, um benachbarte Kanäle auszublenden. Ein Monitoring-Sensor braucht eher eine Tiefpassfunktion, damit Ausreißer und hochfrequentes Rauschen nicht jede Trendanalyse ruinieren. Und bei einem Resampling-Schritt ist der Filter oft schlicht die Sicherheitsbarriere gegen Alias-Artefakte.
Genau deshalb ist der Entwurf immer anwendungsabhängig. Ein Filter, der auf dem Papier sehr „sauber“ aussieht, kann im Betrieb scheitern, wenn er zu viel Latenz erzeugt, zu viel Rechenzeit frisst oder die Signalform unnötig verbiegt. Sobald diese Ziele klar sind, lohnt sich der Blick auf die Filterfamilien selbst.

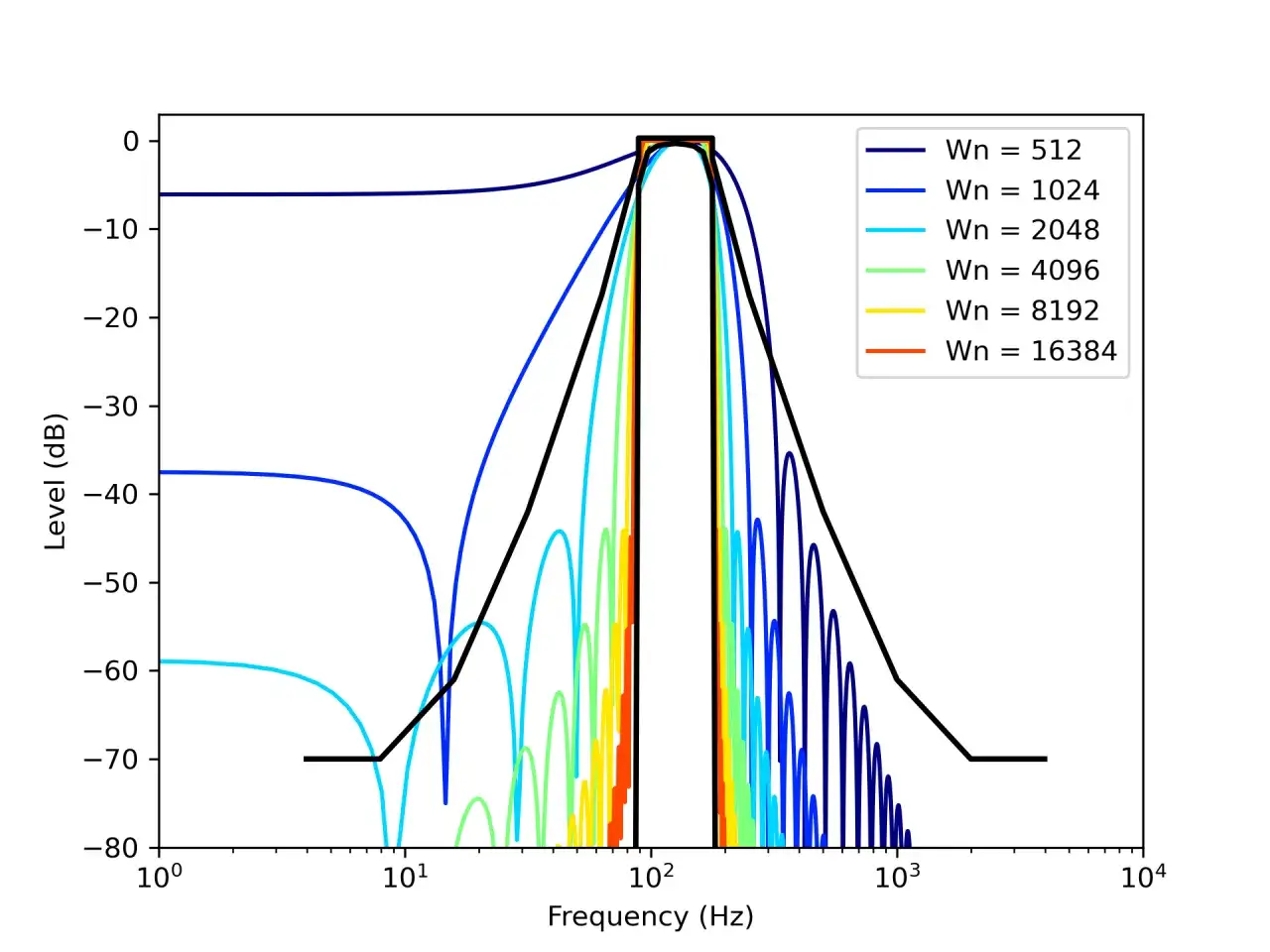

FIR und IIR richtig gegeneinander abwägen
Der wichtigste praktische Unterschied ist einfach: FIR-Filter arbeiten ohne Rückkopplung, IIR-Filter mit Rückkopplung. Daraus folgen die typischen Stärken und Schwächen. FIR ist robust, stabil und kann exakt lineare Phase liefern. IIR ist oft deutlich sparsamer und erreicht die gleiche Sperrdämpfung mit niedrigerem Filtergrad, ist dafür aber empfindlicher bei Numerik und Phase.
| Kriterium | FIR | IIR |
|---|---|---|
| Phase | Kann exakt linear sein | Meist nicht linear |
| Stabilität | Immer stabil | Von der Implementierung abhängig |
| Rechenaufwand | Oft höher | Oft niedriger |
| Latenz | Häufig größer | Meist geringer |
| Typische Stärke | Saubere Formtreue, robuste Verarbeitung | Steile Flanken bei wenig Aufwand |
| Typische Schwäche | Lange Impulsantwort, mehr Taps | Phasenverzerrung, numerische Sorgfalt nötig |
Für FIR-Filter sind Fensterverfahren, Least-Squares-Ansätze oder der Parks-McClellan-Ansatz die klassischen Wege. Sie eignen sich besonders dann, wenn Formtreue wichtig ist oder wenn ich später mit sehr kontrollierbarer Stabilität arbeiten will. IIR-Filter werden oft über Prototypen wie Butterworth, Chebyshev oder elliptische Entwürfe aufgebaut; bei der digitalen Umsetzung spielt die bilineare Transformation mit Vorverzerrung eine zentrale Rolle, weil sie die analoge Vorlage sinnvoll ins Diskrete überträgt.
Die praktische Faustregel ist knapp: Wenn Phase und Formtreue zählen, denke ich zuerst an FIR. Wenn Rechenbudget, Energieverbrauch oder Latenz knapp sind, ist IIR oft der bessere Kandidat. In Embedded- oder Telekommunikationssystemen entscheidet nicht die Eleganz der Theorie, sondern die Summe aus Aufwand, Genauigkeit und Stabilität. Daraus ergibt sich der nächste Schritt: der saubere Entwurfsprozess selbst.
So gehe ich beim Filterentwurf Schritt für Schritt vor
Ich behandle Filterentwurf nie als Ein-Klick-Aktion. Ein belastbarer Prozess ist viel näher an einer technischen Spezifikation als an einer Spielerei mit Kennlinien. So gehe ich vor:
- Ich definiere die Abtastrate, das Nutzband und das Störband so präzise wie möglich.
- Ich lege fest, wie viel Ripple im Durchlassbereich akzeptabel ist und welche Sperrdämpfung erreicht werden muss.
- Ich prüfe, ob lineare Phase zwingend nötig ist oder ob eine gewisse Phasenkrümmung tolerierbar bleibt.
- Ich entscheide, ob der Engpass eher Rechenzeit, Latenz, Speicher oder Signalform ist.
- Ich wähle die passende Filterfamilie und bestimme den nötigen Filtergrad.
- Ich simuliere mit realistischen Testsignalen, nicht nur mit perfekten Sinuskurven.
- Ich setze das Design in einer numerisch sauberen Form um und teste Randfälle, Starttransienten und Kantenverhalten.
Der häufigste Denkfehler steckt schon am Anfang: Viele wählen zuerst den Filtertyp und formulieren die Anforderungen erst danach. Das ist der falsche Weg. Wenn die Übergangsbreite extrem schmal ist, wird fast jeder Entwurf teuer. Wenn die Latenz sehr klein sein muss, fallen bestimmte FIR-Lösungen sofort weg. Und wenn das System auf einem kleinen Edge-Gerät oder in einer Messstation mit knapper Energie läuft, kann ein mathematisch schöner Entwurf praktisch unbrauchbar sein.
Ich prüfe außerdem immer, ob das Ziel offline oder online ist. Für Offline-Auswertung kann ein Vorwärts-Rückwärts-Filter sinnvoll sein, weil er phasenneutral arbeitet; dabei verdoppelt sich aber die effektive Filterordnung. Für Live-Systeme ist das meist keine Option, weil die Latenz und das Randverhalten anders zählen. Sobald dieser Rahmen klar ist, wird die Frage nach den entscheidenden Kennzahlen deutlich einfacher.
Welche Kenngrößen wirklich über die Qualität entscheiden
Im Entwurf reden viele gern über „gute Filter“, aber ohne Messgröße ist das ein leeres Wort. Für mich zählen vor allem diese Punkte:
| Kenngröße | Warum sie wichtig ist | Praxisorientierte Einordnung |
|---|---|---|
| Durchlassripple | Zeigt, wie stark Nutzsignale im Zielband schwanken | Oft im Bereich von 0,1 bis 1 dB, je nach Anwendung |
| Sperrdämpfung | Bestimmt, wie gut Störungen unterdrückt werden | Häufig 40 bis 80 dB, bei strengeren Aufgaben auch mehr |
| Übergangsbreite | Bestimmt den Aufwand des Entwurfs | Je schmaler sie ist, desto höher wird der Filtergrad |
| Gruppenlaufzeit | Wichtig für Formtreue und Synchronität | Besonders relevant bei Sprache, Messdaten und Modulation |
| Numerische Stabilität | Verhindert Rundungsprobleme und unerwünschte Schwingungen | Bei IIR oft nur mit guter Struktur wirklich sicher |
| Kantenverhalten | Entscheidet über Start- und Endartefakte | Wird in Tests oft zu spät geprüft |
Die Gruppenlaufzeit wird oft unterschätzt. Sie beschreibt vereinfacht gesagt die Verzögerung einzelner Frequenzanteile. Ein Filter kann also sauber dämpfen und trotzdem eine Wellenform so verschieben, dass die Zeitstruktur leidet. Genau deshalb sind linearphasige FIR-Filter in vielen Mess- und Audioszenarien so beliebt: Sie verziehen die Form nicht unkontrolliert, auch wenn sie nicht immer die sparsamste Lösung sind.
Bei IIR-Entwürfen achte ich zusätzlich auf die numerische Darstellung. Eine hohe Ordnung in direkter Koeffizientenform ist in der Praxis unnötig riskant. Second-Order Sections sind oft die robustere Wahl, weil sie Rundungsfehler besser abfangen. Das ist keine akademische Feinheit, sondern kann darüber entscheiden, ob ein Filter auf dem Zielsystem stabil bleibt. Mit diesen Kennzahlen im Kopf werden die typischen Fehler ziemlich sichtbar.
Die häufigsten Fehler bei der Umsetzung
Die meisten Probleme entstehen nicht durch den falschen Algorithmus, sondern durch schlechte Randbedingungen oder zu optimistische Annahmen. Ich sehe immer wieder dieselben Muster:
- Zu enge Vorgaben ohne Spielraum - Wer eine extrem schmale Übergangsbreite fordert und gleichzeitig wenig Latenz will, verlangt oft physikalisch Gegensätzliches.
- Zu niedrige Abtastrate - Wenn die Nyquist-Reserve knapp ist, wird der Filter unnötig steil oder sogar unpraktikabel.
- Direkte IIR-Implementierung mit hoher Ordnung - Das wirkt klein im Code, ist aber numerisch oft die riskanteste Form.
- Tests nur mit perfekten Sinussen - Reale Daten enthalten Ausreißer, Drift, Burst-Störungen und Starttransienten.
- Randbereiche ignorieren - Gerade Anfang und Ende eines Signals zeigen schnell, ob ein Entwurf wirklich robust ist.
- Ein Filter für alles - Ein Entwurf für Sprachsignal, Messkanal und Netzmonitoring gleichzeitig ist selten sinnvoll.
Ein weiterer Fehler ist psychologischer Natur: Manche optimieren sich an einer glatten Frequenzkurve fest und merken zu spät, dass das System im Betrieb trotzdem unbrauchbar bleibt. Ein etwas gröberer, aber robusterer Entwurf ist oft die bessere Ingenieursentscheidung. Das gilt besonders dort, wo Signale nicht im Labor, sondern in wechselnden Netzen, mit schwankendem Rauschen und begrenzter Hardware verarbeitet werden.
Von dort ist der Schritt zu Telekommunikation und Infrastruktur klein, denn genau dort treffen diese Fehler besonders hart auf reale Bedingungen.
Warum das in Telekommunikationsnetzen besonders heikel ist
In Telekommunikation und Infrastruktur ist Filterentwurf selten Selbstzweck. In einem Empfangspfad kann ein Filter Nachbarkanäle unterdrücken, in einer Messkette kann er Rauschen von echten Trends trennen, und in einem Überwachungssystem kann er Störungen so glätten, dass Alarme nicht ständig zwischen „unauffällig“ und „kritisch“ springen. Gerade in Regionen mit knapper Infrastruktur oder begrenzten Wartungsfenstern zählt dabei nicht nur die Theorie, sondern die Betriebssicherheit.Für Timor-Leste ist das ein gutes Beispiel: In Funk- und Netzsystemen mit unterschiedlich belasteten Standorten, begrenzter Energie und oft knapper Rechenleistung muss der Entwurf pragmatisch bleiben. Ein Filter, der auf dem Laborrechner perfekt aussieht, kann auf einem kleinen Edge-Gerät, einem Monitoring-Knoten oder einem kompakten Empfangsmodul zu teuer sein. Dann sind niedrigere Ordnung, robuste Numerik und klare Spezifikationen oft wertvoller als maximale Eleganz.
Ich würde in solchen Umgebungen besonders genau auf diese Fragen achten: Muss der Filter in Echtzeit laufen? Ist Phasenverhalten kritisch, etwa bei synchronen Messungen? Wie viel Dämpfung braucht man wirklich, und wo ist ein Kompromiss akzeptabel? Wenn diese Punkte sauber beantwortet sind, wird der Entwurf plötzlich viel einfacher, auch wenn das Problem auf den ersten Blick technisch komplex wirkt.
Woran ich einen Entwurf am Ende freigebe
Bevor ich einen Filter als „fertig“ betrachte, gehe ich noch einmal drei Dinge durch: Erstens muss er die Spezifikation im relevanten Betriebspunkt wirklich treffen. Zweitens darf er im Zielsystem nicht durch Numerik, Latenz oder Randartefakte kippen. Drittens muss er zur restlichen Signalkette passen, nicht nur isoliert gut aussehen.
- Die wichtigsten Grenzwerte sind dokumentiert und mit Testdaten geprüft.
- Die Implementierung ist in der vorgesehenen Rechenform stabil.
- Die Latenz ist für den Anwendungsfall akzeptabel.
- Die Signalform bleibt dort erhalten, wo sie erhalten bleiben muss.
Wenn ich zwischen zwei guten Varianten wählen muss, nehme ich in Echtzeit-Systemen fast immer die robustere und numerisch sicherere Lösung. Die schönste Frequenzkurve hilft wenig, wenn sie im Zielsystem nicht zuverlässig läuft. Genau dort trennt sich sauberer Filterentwurf von bloßer Rechenkunst.
