In dicht gepackten Leitern, Wicklungen und Leiterbahnen verteilt sich Wechselstrom nicht automatisch gleichmäßig über den Querschnitt. Der proximity effect verschiebt die Stromdichte durch benachbarte Leiter, erhöht den AC-Widerstand und macht aus einem scheinbar simplen Kupferpfad einen frequenzabhängigen Teil des Übertragungskanals. Für Signalverarbeitung, HF-Design und Versorgungstechnik ist das relevant, weil sich daraus Dämpfung, Erwärmung und im Extremfall ein merklich schlechteres Nutzsignal ergeben.
Die wichtigsten Punkte auf einen Blick
- Benachbarte AC-Leiter beeinflussen sich magnetisch, dadurch wird der Strom im Querschnitt ungleichmäßig verteilt.
- Die Folge ist ein höherer AC-Widerstand, mehr Verlustleistung und oft spürbare Erwärmung.
- In der Signalverarbeitung zeigt sich das als frequenzabhängige Dämpfung, verzerrte Flanken und schlechtere Übertragungsqualität.
- Besonders kritisch sind Wicklungen, Leistungspfad-Bündel, enge Leiterbahnen und kompakte HF-Module.
- Wirksam sind vor allem Geometrie, Leiterabstand, Transposition, Litzdraht und eine saubere Rückstromführung.
- Digitale Entzerrung kann Symptome glätten, ersetzt aber keine gute physikalische Auslegung.
Was im Leiterquerschnitt wirklich passiert

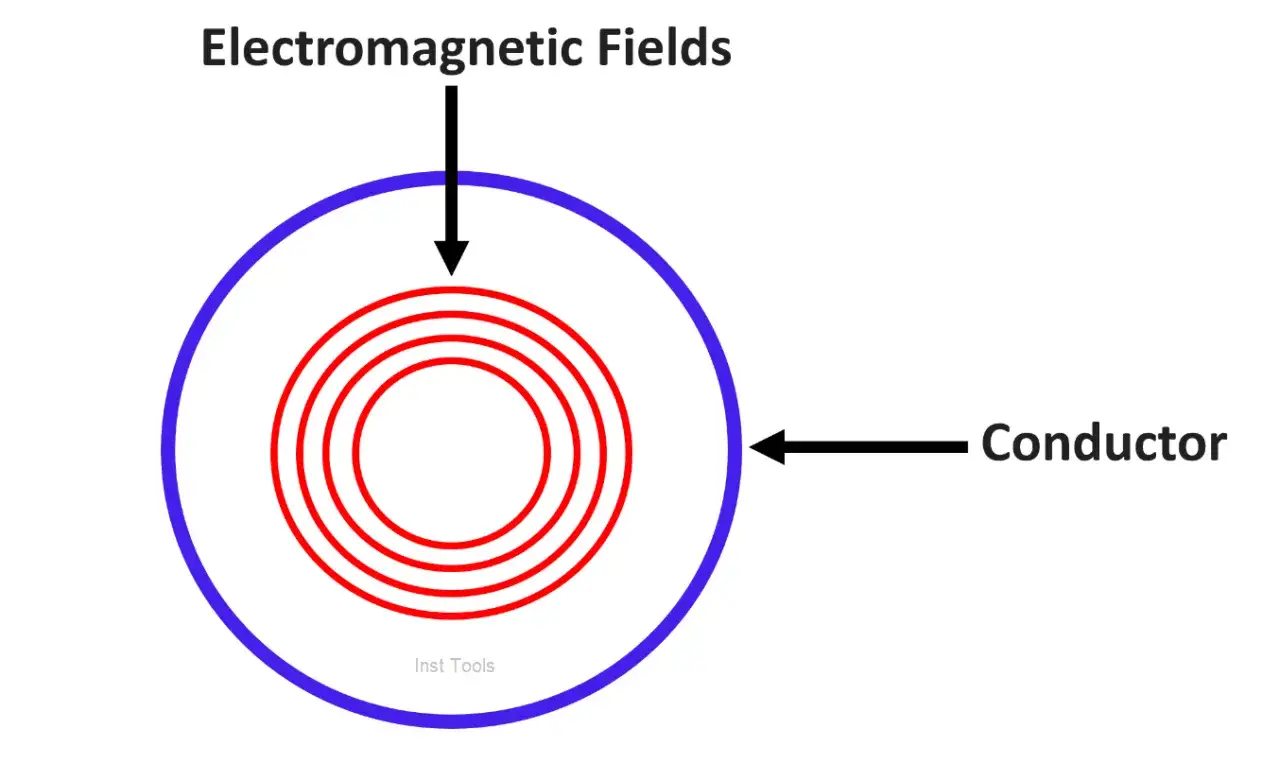

Ich trenne das Phänomen gern in zwei Schritte: Zuerst erzeugt jeder Wechselstrom ein zeitlich veränderliches Magnetfeld, dann beeinflusst dieses Feld die Stromverteilung im benachbarten Leiter. Aus einem runden oder rechteckigen Querschnitt wird dadurch keine gleichmäßig genutzte Fläche mehr, sondern eine Zone mit Stromverdichtung an bestimmten Rändern. Genau diese Verschiebung ist das eigentliche Problem, nicht nur die reine Nähe zweier Drähte.
Wenn Ströme in die gleiche Richtung fließen
Fließen zwei nahe Leiter parallel in die gleiche Richtung, drängt das Magnetfeld die Stromdichte typischerweise auf die Außenseite des jeweiligen Leiters, also weg vom Nachbarleiter. Der Innenbereich wird schlechter genutzt, der wirksame Querschnitt schrumpft und der AC-Widerstand steigt. In Wicklungen oder eng geführten Parallelstrecken ist das besonders unangenehm, weil sich die Verluste mit jeder zusätzlichen Lage oder jedem weiteren Parallelsegment aufaddieren.
Wenn Hin- und Rückleiter eng beieinanderliegen
Bei entgegengesetzten Strömen, wie man sie etwa in Hin- und Rückleitern sieht, verschiebt sich die Stromdichte auf die einander zugewandten Seiten. Das klingt erst einmal harmlos, führt aber ebenfalls zu höherer Verlustleistung, weil die Stromverteilung nicht mehr über den gesamten Querschnitt glatt bleibt. Für mich ist genau dieser Fall in der Praxis oft der unterschätzte, weil er in vermeintlich „geordneten“ Versorgungs- und Signalpfaden auftritt.
| Szenario | Stromverteilung | Typische Folge |
|---|---|---|
| Gleichgerichtete Ströme in benachbarten Leitern | Verdichtung auf der vom Nachbarn abgewandten Seite | Mehr AC-Widerstand und ungleichmäßige Erwärmung |
| Entgegengesetzte Ströme in nahen Leitern | Verdichtung auf den einander zugewandten Seiten | Verlustzunahme trotz scheinbar sauberer Rückführung |
| Höhere Frequenz | Stärkere Rand- und Oberflächenkonzentration | Der nutzbare Querschnitt wird kleiner |
Die Frequenz ist dabei kein Nebenschauplatz. Je höher sie ist, desto stärker werden Stromverdrängung und Verlust, und desto schneller wird aus einem Leitungsproblem ein Signalproblem. Genau daran knüpft der nächste Schritt an: die Frage, warum Signalverarbeitung davon so direkt betroffen ist.
Warum das für Signalverarbeitung mehr ist als ein Wärmeproblem
In der Signalverarbeitung denke ich bei solchen Effekten sofort an den Kanal selbst: Er ist nicht mehr nur ein Draht, sondern eine frequenzabhängige Übertragungsstrecke. Hohe Frequenzanteile werden stärker gedämpft als niedrige, Flanken werden langsamer, Resonanzen verlieren Güte und die Gesamtübertragung wird unsauberer. Das betrifft analoge, digitale und HF-Systeme gleichermaßen, nur mit unterschiedlichen Symptomen.
- Bei schnellen Digitalsignalen schrumpft die Augenöffnung, weil steile Signalanteile zuerst leiden.
- Bei analogen Stufen verschiebt sich die Amplituden- und Phasenlage über das Frequenzband.
- Bei Filtern und Drosseln sinkt der Q-Faktor, weil die ohmschen Verluste steigen.
- Bei Übertragern und Spulen werden Effizienz und Thermik gleichzeitig schlechter.
Besonders wichtig ist für mich der Unterschied zwischen reinem Verlust und echter Übertragungsqualität: Ein Equalizer kann eine gewisse Dämpfungsneigung ausbügeln, aber er erzeugt keine verlorene Leistung zurück und beseitigt auch keine zusätzliche Wärme. Wer nur digital nachkorrigiert, repariert also oft nur die Sicht auf das Problem, nicht das Problem selbst. Darum lohnt es sich, zuerst zu verstehen, wo der Effekt im System am stärksten zuschlägt.
Wo ich ihn in Telekommunikationssystemen zuerst suche
Wicklungen und Leistungsteile
In Schaltnetzteilen, DC/DC-Wandlern, Induktivitäten und Übertragern ist der Effekt fast immer relevant, sobald Frequenz, Strom und Packungsdichte steigen. Gerade in kompakten Telekommunikationsgeräten, in denen wenig Platz für Kühlung bleibt, werden schon kleine zusätzliche Verluste schnell zu einem Betriebsproblem. Ich schaue dort zuerst auf Wicklungsaufbau, Lagenzahl und die Frage, ob der Leiter wirklich so geführt ist, dass das Feld die Stromverteilung nicht unnötig zusammenpresst.
Leiterplatten und Hochgeschwindigkeitsverbindungen
Auf Platinen trifft man das Thema vor allem dort, wo Leitungen lange parallel laufen oder sehr dicht aneinander vorbeigeführt werden. Das kann in schnellen Datenpfaden, RF-Frontends, Taktverteilungen oder in der Versorgung von Modulen passieren. Wichtig ist hier nicht nur der Leiter selbst, sondern auch die Rückstromführung: Wenn Hin- und Rückweg geometrisch schlecht zueinander passen, wird aus einem sauberen Layout schnell eine verlustreiche Struktur.
Kabelbündel und Infrastrukturstrecken
Auch in gebündelten Versorgungs- und Signalleitungen spielt Nähe eine Rolle, vor allem wenn hohe Ströme oder längere parallele Strecken im Spiel sind. In Infrastrukturumgebungen mit vielen Leitungen auf engem Raum, etwa in Außenstationen oder Schaltschränken, summiert sich das schnell. Für mich ist das ein klassischer Fall, in dem man nicht nur nach Bandbreite, sondern auch nach thermischer Reserve und mechanischer Geometrie planen muss.
| Anwendung | Warum sie empfindlich ist | Typischer Effekt |
|---|---|---|
| Schaltnetzteil und Übertrager | Viele Windungen, kleine Abstände, hohe Schaltfrequenz | Mehr Verlust, Erwärmung, geringere Effizienz |
| Hochgeschwindigkeits-PCB | Enge Führung, parallele Segmente, steile Flanken | Dämpfung und Signalverformung |
| Kabelbündel und Versorgungspfad | Lange Parallelstrecken und thermische Belastung | Spannungsfall und zusätzliche Erwärmung |
| HF-Module und Filter | Hohe Frequenz, hohe Güteanforderung | Q-Verlust und instabilere Filtercharakteristik |
Der praktische Nutzen dieser Einordnung ist simpel: Wer die typischen Orte kennt, findet das Problem schneller und spart sich unnötige Fehlersuche. Als Nächstes geht es darum, wie ich den Einfluss messe und ihn sauber von ähnlichen Verlustmechanismen abgrenze.
Wie ich ihn messe und vom skin effect abgrenze
Ich prüfe den Effekt nie isoliert mit einer einzigen Zahl, sondern über mehrere Indizien. Der wichtigste Vergleich ist für mich der Frequenzgang des AC-Widerstands: Steigt er deutlich stärker mit der Frequenz als erwartet, und reagiert er auf die Nähe anderer Leiter, dann spricht viel für den Annäherungseffekt. Beim skin effect fehlt diese starke Abhängigkeit von der Nachbargeometrie; dort dominiert die Oberflächenverdrängung des einzelnen Leiters.
| Indiz | Worauf es hindeutet | Wie ich es prüfe |
|---|---|---|
| Widerstand steigt mit Frequenz | AC-Verluste statt reinem Gleichstromverhalten | Impedanzmessung oder Netzwerkmessung über Frequenz |
| Erwärmung an bestimmten Leiterseiten | Ungleichmäßige Stromverteilung | Thermografie oder lokale Temperatursensorik |
| Verlust ändert sich stark mit Leiterabstand | Einfluss benachbarter Leiter | Geometrievarianten und Vergleichsmessungen |
| Filter-Q sinkt bei dichter Wicklung | Wicklungsverluste durch Kopplung | Messung der Resonanzkurve und Modellabgleich |
Für Wicklungen nutze ich in frühen Entwürfen oft vereinfachte Verlustmodelle, für komplexe Geometrien aber lieber Feldsimulation oder einen EM-Löser. Der einfache Test bleibt dennoch derselbe: Ändert sich der Verlust stark, sobald ich Abstand, Orientierung oder Lagenzahl ändere, dann ist die Geometrie der eigentliche Hebel. Genau daraus ergeben sich auch die wirksamsten Gegenmaßnahmen.
Welche Maßnahmen in Layout und Bauform wirklich helfen
Die beste Maßnahme ist fast immer die, die schon im Entwurf angesetzt wird. Ich beginne bei der Geometrie, nicht bei der späteren Entzerrung. Wenn ich den Leiterweg so forme, dass sich Felder weniger gegenseitig in die Quere kommen, spare ich Energie, Temperatur und oft auch Bauraum, weil das Gesamtsystem sauberer arbeitet.
Bei Wicklungen
Mehr Abstand zwischen benachbarten Windungen hilft, kostet aber Fläche. Litzdraht ist eine gute Lösung, wenn die Einzeldrähte dünn genug sind und die Frequenz zur Bauform passt; sonst ist der Effekt klein und der Fertigungsaufwand groß. Einlagige oder geschickt versetzte Wicklungen können ebenfalls helfen, aber ich prüfe immer den Trade-off zwischen Verlust, Baugröße und Streuinduktivität.
Lesen Sie auch: Digitale Modulation: Die richtige Wahl für stabile Netze
Bei Leiterplatten und Verbindungen
Auf Leiterplatten ist eine saubere Rückstromführung oft wichtiger als bloß „mehr Kupfer“. Breitere Leiter helfen nur begrenzt, wenn sie weiterhin lange parallel an einem störenden Nachbarn vorbeiführen. Bei kritischen Pfaden achte ich daher auf kurze Parallelstrecken, kontrollierte Impedanz, sinnvolle Layer-Übergänge und eine Führung, die Feldlinien nicht unnötig bündelt. Wenn die Struktur es verlangt, ist eine feldkontrollierte Bauform wie Stripline oder Koax oft robuster als ein improvisierter Freiluftpfad.
| Maßnahme | Nutzen | Grenze |
|---|---|---|
| Leiterabstand vergrößern | Weniger gegenseitige magnetische Beeinflussung | Mehr Platzbedarf und oft höhere Kosten |
| Parallelstrecken verkürzen | Weniger Verlust und geringere Kopplung | Layout wird komplexer |
| Litzdraht einsetzen | Bessere Nutzung des Leiterquerschnitts bei hohen Frequenzen | Aufwendigere Terminierung und Montage |
| Wicklungen transponieren | Gleichmäßigere Feldverteilung | Mechanisch und fertigungstechnisch anspruchsvoller |
| Kontrollierte Übertragungsstruktur wählen | Stabilere Feldführung und bessere Reproduzierbarkeit | Weniger flexibel beim mechanischen Design |
Wer so konstruiert, reduziert das Problem dort, wo es entsteht, statt es später mit Software zu kaschieren. Trotzdem sehe ich in Projekten immer wieder dieselben Fehlannahmen, und die kosten am Ende oft mehr als ein gutes Layout von Anfang an.
Welche Fehler in der Praxis teuer werden
Der häufigste Fehler ist aus meiner Sicht die Annahme, dass digitale Entzerrung jedes physikalische Problem ausgleicht. Das stimmt nicht. Entzerrung kann eine Kurve glätten, aber sie entfernt weder zusätzliche Wärme noch den höheren Strombedarf noch den Wirkungsgradverlust. Sobald thermische Grenzen erreicht sind, kippt das Problem vom Signalthema zum Zuverlässigkeitsthema.
- „Mehr Kupfer löst alles“ stimmt nur bedingt. Ohne bessere Geometrie bleibt die Stromverteilung trotzdem ungünstig.
- „Das ist nur ein Hochfrequenzthema“ ist zu kurz gedacht. In Wicklungen und Leistungsbauteilen taucht der Effekt auch bei niedrigeren Frequenzen relevant auf.
- „Ein sauberes Oszilloskopbild heißt sauberes Design“ ist trügerisch. Wärme, Effizienz und Langzeitstabilität sieht man oft erst später.
- „Koax oder Twisted Pair machen alles immun“ ist falsch. Auch dort zählen Übergänge, Anschlüsse und die tatsächliche Feldführung.
Gerade in kompakten Gehäusen und warmen Außenstandorten wird ein kleiner Mehrverlust schnell zu einem echten Systemrisiko. Für mich ist das der Punkt, an dem man nicht mehr über Eleganz spricht, sondern über Betriebssicherheit, Wartungsaufwand und Reserven im Alltag.
Warum saubere Leitergeometrie am Ende die bessere Signalverarbeitung ist
Wenn ich solche Systeme entwerfe oder bewerte, denke ich zuerst analog und erst danach digital. Ein guter DSP-Block kann viel korrigieren, aber er ersetzt keine vernünftige Stromführung, keine durchdachte Wicklung und keine belastbare Thermik. Wer den proximity effect früh im Layout, in der Wicklung und in der Kabelplanung berücksichtigt, bekommt stabilere Signale, weniger Wärme und mehr Reserve im Betrieb - und genau das zählt in enger Telekommunikationshardware mehr als jede spätere Notlösung.
