In der Signalverarbeitung entscheidet oft nicht nur die Grundschwingung über die Qualität, sondern auch das, was ein Bauteil ungewollt hinzufügt. Der Begriff total harmonic distortion beschreibt genau diesen Anteil zusätzlicher Oberwellen und ist damit ein schneller Indikator dafür, ob Verstärker, Wandler, Netzteile oder Übertragungspfade sauber arbeiten. Gerade in Telekommunikations- und Infrastruktursystemen ist dieser Wert hilfreich, weil er früh zeigt, wo Nichtlinearität, Übersteuerung oder schlechte Filterung anfangen, die Signalkette zu belasten.
Die wichtigsten Punkte auf einen Blick
- THD setzt die Oberwellen eines Signals ins Verhältnis zur Grundschwingung und misst damit Verzerrung, nicht die Signalstärke.
- Am aussagekräftigsten ist der Wert bei nahezu sinusförmigen Signalen, etwa in Audio-, Verstärker- oder Wandlerketten.
- Für die Praxis sind FFT, Spektrumanalyse und Audio- oder Power-Analyzer die üblichen Messwege.
- In Telekommunikation sind oft EVM, SINAD oder ACPR wichtiger, wenn das Signal breitbandig oder moduliert ist.
- Ein niedriger THD-Wert nützt wenig, wenn das Messfenster, die Bandbreite oder der Noise floor schlecht gewählt sind.
- In Infrastrukturprojekten mit Wechselrichtern, USV, Generatoren oder Funktechnik ist THD ein guter Frühindikator für Probleme in der Energie- und Signalkette.
Was der Wert in einem Signal wirklich beschreibt
Ich lese den Gesamtklirrfaktor immer als Verhältnis zwischen der Grundschwingung und den von ihr erzeugten Oberwellen. Ein ideales Sinussignal hätte keine zusätzlichen Harmonischen, also THD von 0. In der Realität entstehen Oberwellen fast immer dann, wenn ein System nicht mehr linear arbeitet, etwa durch Sättigung, Clipping, falschen Arbeitspunkt oder magnetische Nichtlinearität.
Mathematisch wird dafür die Effektivspannung der Harmonischen ab der zweiten Ordnung zusammengefasst und auf die Grundwelle bezogen. Für eine einfache Darstellung reicht meist diese Form:
| Symbol | Bedeutung | Praxisnutzen |
|---|---|---|
| V1 | Grundschwingung | Referenz, auf die alle Oberwellen bezogen werden |
| V2, V3, ... Vn | Oberwellen höherer Ordnung | Zeigen die Nichtlinearität der Kette |
| THD | Verhältnis der Oberwellen zur Grundschwingung | Macht Messungen zwischen Geräten und Szenarien vergleichbar |
Vereinfacht gilt: THD = √(V22 + V32 + ... + Vn2) / V1. Das Ergebnis wird meist in Prozent angegeben, manchmal auch in dB. Je höher der Wert, desto größer der Anteil unerwünschter harmonischer Bestandteile. Aus meiner Sicht ist das kein Schönheitswert, sondern eine sehr direkte Aussage über die Linearität der Signalkette. Als Nächstes geht es darum, wie man diese Größe in der Praxis sauber misst.
Wie ich THD in der Praxis messe, ohne mich von der Anzeige täuschen zu lassen

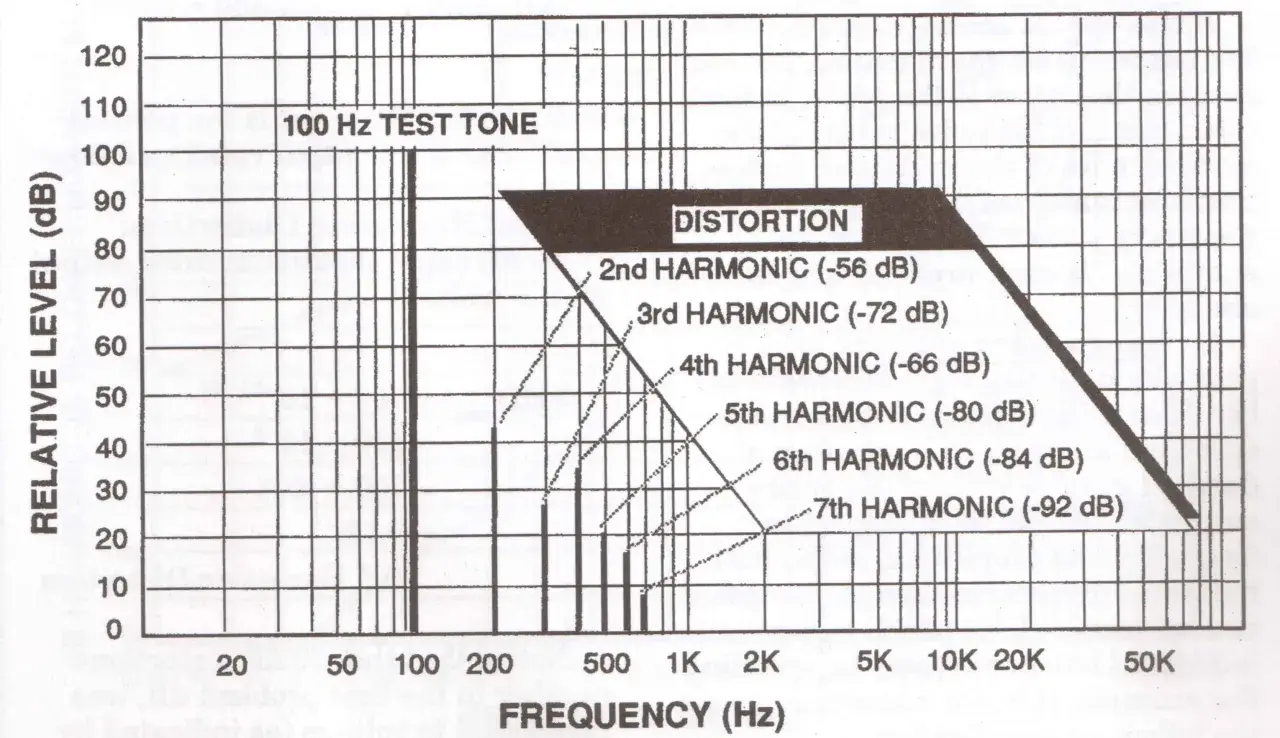

Die Messung beginnt mit einem sauberen Anregungssignal, meist einem einzelnen Sinus. Danach erfasst ein FFT- oder Spektrumanalysator die Grundwelle und die harmonischen Linien bei 2f, 3f, 4f und so weiter. Entscheidend ist nicht nur, ob diese Linien sichtbar sind, sondern auch, wie gemessen wird: Abtastrate, Fensterfunktion, Auflösung und Bandbreite können das Ergebnis deutlich verschieben.
- Ich wähle ein möglichst reines Eingangssignal, damit nicht schon die Quelle das Ergebnis verfälscht.
- Ich setze die Messbandbreite so, dass die relevanten Oberwellen vollständig erfasst werden.
- Ich prüfe die Fensterfunktion, weil Spektralleckage sonst künstliche Nebenlinien erzeugen kann.
- Ich vergleiche den Messwert mit dem eigenen Noise floor des Geräts, damit das Messgerät nicht die Grenze setzt.
- Ich dokumentiere, wie viele Harmonische in die Berechnung eingehen, denn das beeinflusst den Wert direkt.
| Messwerkzeug | Wofür es sinnvoll ist | Stärke | Typische Falle |
|---|---|---|---|
| FFT im Oszilloskop | Schneller Blick auf Sinus, Oberwellen und Clipping | Direkt, flexibel, gut für Fehlersuche | Auflösung und Fensterung werden oft unterschätzt |
| Spektrumanalysator | HF-, Verstärker- und Senderpfade | Sehr gut für Oberwellen und Out-of-band-Anteile | Falsche Bandbreite kann harmonische Linien abschneiden |
| Audio-Analyzer | Audioverstärker, Wandler, Sprachpfade | Gute THD- und THD+N-Messung, oft automatisiert | Das Eigenrauschen des Geräts begrenzt den unteren Messbereich |
| Power-Quality-Meter | Netzteile, USV, Wechselrichter, Stromversorgungen | Misst Spannungs- und Stromverzerrungen im Feld | Lastwechsel machen den Wert stark variabel |
Wenn ich mit so einem Setup arbeite, prüfe ich zuerst, ob das Messgerät überhaupt besser ist als das zu messende System. Sonst messe ich nicht die Verzerrung des Prüflings, sondern die Schwächen des Messgeräts. Genau an dieser Stelle trennt sich eine brauchbare Analyse von einer hübschen, aber irreführenden Anzeige.
Wann der Messwert belastbar ist und wann er wenig aussagt
THD ist stark, wenn das Signal nah an einer Sinuswelle liegt. Sobald das Signal breitbandig, moduliert oder aus vielen Trägern zusammengesetzt ist, würde ich allein mit THD schnell zu kurz greifen. Für Sprachkanäle, OFDM, QAM oder Mischsignale sind oft EVM, ACPR, SINAD oder THD+N die bessere Wahl, weil sie nicht nur die Oberwellen, sondern auch Rauschen, Nachbarkanalstörungen oder den Gesamtfehler im Blick haben.
| Messgröße | Was sie erfasst | Wann ich sie bevorzuge |
|---|---|---|
| THD | Nur harmonische Verzerrung | Einzelton, Verstärker, Wandler, einfache Signalpfade |
| THD+N | Harmonische Verzerrung plus Rauschen | Audioqualität, Endgeräte, Sprach- und Wiedergabepfade |
| SINAD | Signal zu Rauschen und Verzerrung | Empfänger, Audio- und Messketten mit Gesamtbewertung |
| EVM | Vektorfehler bei modulierten Signalen | Digitale Kommunikation, Mobilfunk, OFDM, QAM |
NI nennt für Audio als grobe Orientierung, dass Verzerrung ab etwa -30 dB oft auffällt. Das entspricht rund 3,2 Prozent und ist für viele hochwertige Anwendungen schon deutlich zu viel, auch wenn es in groben Messungen noch nicht dramatisch wirkt. In der Funktechnik ist diese Schwelle meist zu locker, weil schon kleinere Fehler Modulation, Spektrum und Reichweite beeinflussen können. Darum bewerte ich THD nie isoliert, sondern immer zusammen mit Signalart, Bandbreite und Zweck der Messung. Der nächste Schritt ist deshalb ein Blick auf die Größenordnung, nicht nur auf das Vorhandensein von Verzerrung.
Welche Größenordnungen in der Praxis relevant sind
Prozentwerte lassen sich gut interpretieren, noch besser werden sie, wenn man sie mit dB verknüpft. So sieht man sofort, wie weit Oberwellen unter der Grundschwingung liegen. Für die schnelle Einordnung nutze ich gerne diese Orientierung, auch wenn sie keine Norm ersetzt.
| THD | Entspricht ungefähr | Einordnung |
|---|---|---|
| 0,01 % | -80 dB | Sehr sauber, messtechnisch schon anspruchsvoll |
| 0,1 % | -60 dB | Für viele hochwertige Audio- und Laboranwendungen gut |
| 1 % | -40 dB | Oft klar messbar, je nach Anwendung noch akzeptabel |
| 3,16 % | -30 dB | Meist deutlich wahrnehmbar oder funktional kritisch |
| 10 % | -20 dB | Sehr starke Verzerrung, in der Regel nicht mehr praxistauglich |
Ich achte dabei immer auf den Kontext. In Netzteilen, Wechselrichtern und Generatorpfaden ist nicht nur der Momentanwert wichtig, sondern auch die Lastabhängigkeit. Ein System kann bei kleiner Last sauber aussehen und unter realer Auslastung stark kippen. Genau deshalb ist THD in der Infrastrukturmessung selten nur eine Zahl, sondern ein Hinweis auf Betriebszustand, Reserve und Stabilität. Das führt direkt zur Frage, warum der Wert für Telekommunikation und Versorgungstechnik so nützlich bleibt.
Warum der Wert für Telekommunikation und Infrastruktur besonders wichtig ist
Für Telekommunikation und Infrastruktur ist THD vor allem deshalb interessant, weil Nichtlinearität selten isoliert bleibt. In einem Mobilfunk-, Richtfunk- oder Sprachpfad können Verstärkeroberwellen Filter und Nachbarkanäle belasten; in USV-, Inverter- und DC-AC-Stufen steigt bei hohem THD oft auch die thermische und elektrische Belastung. Gerade an entlegenen Standorten mit Solar, Akku und Generatorbetrieb sehe ich den Wert deshalb eher als Frühwarnsignal denn als reine Laborzahl.
- RF- und Senderketten profitieren von niedriger Verzerrung, weil Oberwellen sonst außerhalb des Nutzbands auftauchen und Filter stärker arbeiten müssen.
- Audio- und Sprachpfade reagieren empfindlich, weil Verzerrung die Verständlichkeit schneller senkt, als viele erwarten.
- Versorgungs- und Umrichtertechnik braucht Reserven, weil hohe Oberschwingungen Wärme, Verluste und EMV-Probleme verstärken können.
Gerade für verteilte Netze ist das praktisch: Wer Störungen früh erkennt, spart sich oft den späteren Austausch von Komponenten, die nur deshalb versagen, weil die Kette dauerhaft am Limit lief. Aus dieser Sicht ist THD ein Werkzeug für Stabilität, nicht bloß für Theorie. Wenn der Wert auffällig ist, muss die Signalkette systematisch sauberer werden.
Wie ich harmonische Verzerrungen in der Signalkette senke
Die wirksamste Maßnahme ist fast immer, den Arbeitspunkt aus der Nähe von Sättigung und Clipping herauszubekommen. Danach folgen die klassischen, aber sehr wirksamen Hebel: Filterung, Entkopplung, lineare Auslegung und saubere Versorgung. Ich gehe dabei in der Praxis meist so vor:
- Ich gebe dem System mehr Headroom, damit Spitzen nicht sofort in die Nichtlinearität laufen.
- Ich prüfe Bias und Arbeitspunkt, weil kleine Fehljustierungen in Verstärkern schnell große Oberwellen erzeugen.
- Ich setze passende Filter ein, damit die ersten harmonischen Anteile nicht unnötig weitergetragen werden.
- Ich entkopple Versorgung und Signalpfad besser, weil Ripple und Versorgungseinbrüche die Verzerrung oft mit antreiben.
- Ich nutze, wenn nötig, linearere Topologien oder digitale Vorverzerrung, statt das Problem nur mit mehr Verstärkung zu überdecken.
- Ich messe unter realer Last erneut, weil ein Laborwert ohne Belastung in der Praxis oft zu optimistisch ist.
Bei Funk- und Infrastrukturtechnik kommt noch ein Punkt dazu: Die beste Kennzahl hilft nichts, wenn das System im Feld anders arbeitet als im Labor. Temperatur, Netzqualität und Lastsprünge verschieben den Arbeitspunkt oft stärker als erwartet. Genau deshalb bewerte ich THD nie losgelöst, sondern immer zusammen mit Betriebsbedingungen und Messaufbau.
Worauf ich vor einer Freigabe noch einmal prüfe
Bevor ich einen Wert als belastbar einordne, gehe ich eine kurze Prüfliste durch:
- Ist das Eingangssignal wirklich nah an einem Einzelton und nicht schon selbst verzerrt?
- Liegt der Noise floor des Messgeräts ausreichend unter den gemessenen Oberwellen?
- Wurde die richtige Bandbreite gewählt, damit keine relevanten Harmonischen fehlen?
- Bleibt der Wert über Last, Temperatur und Versorgung hinweg stabil?
- Ist THD überhaupt die passende Kennzahl, oder wäre bei diesem Signal EVM, SINAD oder THD+N sinnvoller?
Wenn diese Punkte stimmen, wird THD vom abstrakten Messwert zu einem brauchbaren Werkzeug für Fehlersuche und Design. Genau so setze ich ihn ein: nicht als isolierte Kennzahl, sondern als Teil eines sauberen Blicks auf Signal, Last, Versorgung und Messaufbau.
