In der Signalverarbeitung entscheidet die Spannungsdarstellung oft darüber, ob ein Signal sauber interpretiert oder falsch eingeordnet wird. Die peak to peak voltage beschreibt den Abstand zwischen dem höchsten positiven und dem tiefsten negativen Ausschlag einer Wellenform - und genau dieser Wert ist in Messung, Aussteuerung und Fehleranalyse oft wichtiger als eine reine Spitzenangabe. Ich zeige hier, wie man den Begriff korrekt versteht, wie er sich von Peak und RMS unterscheidet und worauf ich bei realen Telekommunikationssignalen achte.
Die wichtigsten Punkte in kurzer Form
- Vpp ist immer die Differenz zwischen dem maximalen positiven und dem maximalen negativen Signalwert.
- Bei einem symmetrischen Sinus gilt: Vpp = 2 × Vpeak, aber nur dann.
- Vpp ist nicht dasselbe wie RMS, denn RMS beschreibt die wirksame Leistung eines Signals.
- Für saubere Messungen zählen Oszilloskop-Bandbreite, Samplingrate, Kopplung und Triggerung.
- In Telekommunikations- und Signalverarbeitungsketten hilft Vpp vor allem dabei, Clipping, Übersteuerung und fehlerhafte Pegel zu erkennen.
- Wer Offset, Rauschen und Messgerätgrenzen ignoriert, liest Vpp oft zu optimistisch oder schlicht falsch.
Was die Spitze-zu-Spitze-Spannung wirklich beschreibt

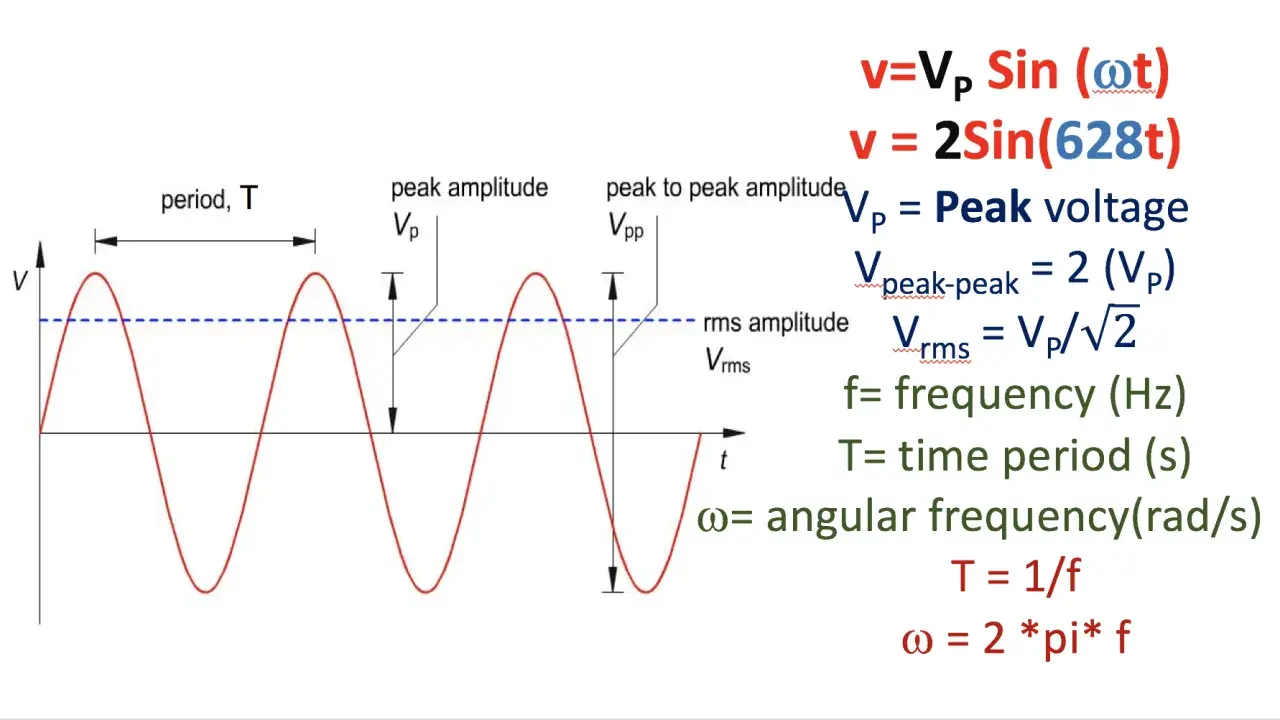

Die Spitze-zu-Spitze-Spannung ist kein abstrakter Laborwert, sondern eine sehr direkte Beschreibung des gesamten Ausschlags eines Signals. Mathematisch ist sie einfach der Unterschied zwischen dem größten positiven und dem größten negativen Wert einer Wellenform:
Vpp = Vmax - Vmin
Das klingt banal, wird aber im Alltag oft mit der Spitzenspannung verwechselt. Die Spitzenspannung betrachtet nur den Abstand von der Nulllinie bis zum Maximum, also einen halben Bereich. Vpp beschreibt dagegen den vollen Hub zwischen beiden Extremen. Genau deshalb ist der Wert so nützlich, wenn ich sehen will, wie viel „Luft“ ein Signal wirklich braucht oder wie weit es im System ausgesteuert wird.
Ein sauber symmetrischer Sinus mit +2 V und -2 V hat also 4 Vpp. Hat dieselbe Welle zusätzlich einen Gleichanteil, bleibt Vpp gleich, solange der Abstand zwischen oben und unten identisch ist. Für die Praxis ist das wichtig, weil ein Offset zwar die Lage des Signals verschiebt, den Hub aber nicht automatisch verändert. Von hier aus ist der Schritt zur sauberen Abgrenzung der Begriffe nur noch klein.
So ordne ich Vpp, Spitzenwert, RMS und Offset auseinander
In Messberichten werden diese Größen gern durcheinandergeworfen. Ich trenne sie deshalb immer früh, weil sonst schnell falsche Schlüsse entstehen. Vor allem bei sinusförmigen Signalen wirken die Beziehungen einfach, aber sie gelten nicht pauschal für jede Wellenform.
| Größe | Was sie beschreibt | Einfacher Bezug | Typischer Einsatz |
|---|---|---|---|
| Vpp | Gesamter Spannungshub von Minimum bis Maximum | Vmax - Vmin | Aussteuerung, Clipping, Oszilloskop-Messung |
| Vpeak | Abstand von der Referenzlinie zum Maximum | Bei symmetrischem Sinus: Vpp / 2 | Signalhöhe, Generatorangaben, Grenzwerte |
| Vrms | Wirksamer Wert eines Wechselsignals | Bei Sinus: Vpeak / √2 | Leistung, Energie, Netz- und Audioanalyse |
| DC-Offset | Verschiebung der Wellenform um einen festen Gleichanteil | Verschiebt das Signal nach oben oder unten | Biasing, Koppelkondensatoren, ADC-Eingänge |
Für einen Sinus lässt sich das leicht merken: Wenn die Spitze 1,5 V beträgt, sind es bei symmetrischem Verlauf 3 Vpp und etwa 1,06 Vrms. Aber sobald das Signal nicht sinusförmig ist, etwa bei Rechteck-, Puls- oder modulierten Signalen, darf man diese Umrechnung nicht blind übernehmen. Genau dort entstehen in der Signalverarbeitung die meisten Missverständnisse. Deshalb lohnt sich der Blick auf die Messung selbst.
Wie ich Vpp mit Oszilloskop und Messsoftware sauber bestimme
Bei echten Signalen zählt nicht nur die Formel, sondern auch die Messmethode. Ein Oszilloskop zeigt dir den Spannungsverlauf über die Zeit, und daraus lässt sich Vpp direkt ablesen oder automatisch berechnen. Ich verlasse mich dabei nie nur auf den ersten Blick auf die Kurve, weil Störungen, Bandbreitenbegrenzung und falsche Skalierung das Ergebnis schnell verfälschen.
Der praktische Messablauf
- Signal stabil darstellen und den passenden Zeitbereich wählen.
- Die vertikale Skalierung so setzen, dass der gesamte Hub sichtbar bleibt.
- Mit Cursor oder Auto-Messung den höchsten und tiefsten Punkt erfassen.
- Prüfen, ob das Messgerät den Wert als Vpp, Vpeak oder RMS ausgibt.
- Bei verrauschten Signalen mehrere Perioden betrachten, nicht nur einen einzelnen Ausreißer.
Worauf das Messergebnis besonders empfindlich reagiert
Bandbreite ist einer der häufigsten Stolpersteine. Wenn das Messgerät die schnellen Flanken eines Signals nicht mehr vollständig erfassen kann, wird der Hub zu klein angezeigt. Ebenso wichtig ist die Samplingrate, denn zu wenige Abtastpunkte machen aus einem sauberen Signal eine geglättete oder sogar irreführende Darstellung. Bei digitalen Messketten kann auch die Software selbst den Wert beeinflussen, etwa wenn sie Spitzen glättet oder nur mit grober Auflösung arbeitet.
In der Praxis gehe ich deshalb immer zuerst auf die Messkette selbst, erst dann auf den Zahlenwert. Das spart Zeit, weil man damit viele scheinbare Signalprobleme als Messproblem entlarvt. Und genau das ist der Übergang zur Frage, warum dieser Wert in der Signalverarbeitung und in Telekommunikationssystemen so relevant ist.
Warum dieser Wert in der Signalverarbeitung so wichtig ist
In der Signalverarbeitung sagt Vpp nicht nur etwas über „wie groß“ ein Signal ist, sondern auch darüber, ob es innerhalb der zulässigen Grenzen bleibt. Besonders in Telekommunikationssystemen ist das entscheidend: Verstärker, Wandler, Leitungen und Filter reagieren empfindlich auf zu große Amplituden. Ein zu hoher Hub führt schnell zu Clipping, Verzerrung oder Fehlinterpretation im nachfolgenden System.
Clipping und Headroom
Wenn das Signal den zulässigen Bereich eines Verstärkers oder ADCs überschreitet, werden Spitzen abgeschnitten. Das klingt harmlos, verändert aber die Wellenform massiv. Bei Sprach-, Daten- oder HF-Signalen entstehen dann Oberwellen, Intermodulation und ein schlechteres Störverhalten. Headroom ist deshalb nichts Theoretisches, sondern der Reservebereich, den ein System braucht, um sauber zu arbeiten.
ADCs, DACs und digitale Auswertung
Ein Analog-Digital-Wandler hat einen festen Eingangsbereich. Liegt das Signal zu nah an der Grenze, verliert man Auflösung oder provoziert Übersteuerung. Liegt es zu klein, verschenkt man Dynamik. In digitalen Messketten ist Vpp deshalb oft der schnellste Weg, den Nutzbereich eines Signals einzuordnen, bevor man tiefer in Spektrum, Fehlervektoren oder Rauschabstände geht.
Lesen Sie auch: Frequenzmessung - Wann Zähler, FFT oder Spektrum?
Telekommunikation und reale Netze
Gerade in Funk-, Leitungs- und Basisstationsumgebungen sehe ich denselben Grundsatz immer wieder: Das Signal muss groß genug sein, um robust verarbeitet zu werden, aber klein genug, damit nichts anschlägt. Ob es um eine Sendeendstufe, einen Messabgriff am Empfänger oder ein Baseband-Signal in einer Infrastrukturkette geht, der Spannungshub ist eine schnelle Kontrollgröße. Er ersetzt keine vollständige Analyse, aber er zeigt früh, ob ein System in den Grenzbereich rutscht.
Damit ist klar, warum Vpp nicht isoliert betrachtet werden sollte. Der nächste Schritt ist die Frage, welche Fehler selbst erfahrene Anwender bei der Interpretation noch machen.
Welche Fehlinterpretationen ich in der Praxis am häufigsten sehe
Die häufigsten Fehler sind erstaunlich konstant. Sie entstehen meist nicht aus mangelndem Wissen, sondern aus zu schneller Auswertung. Ich achte vor allem auf diese Punkte:
- Vpp mit Vpeak verwechseln: Das passiert besonders bei Sinussignalen, weil beide Begriffe ähnlich klingen, aber unterschiedliche Bereiche meinen.
- Den Gleichanteil ignorieren: Ein Offset verschiebt das Signal, kann aber bei der Beurteilung des Hubs zu falschen Annahmen führen.
- Rauschen für echte Spitzen halten: Ein einzelner Ausreißer sagt wenig, wenn das Signal sonst stabil ist.
- Bandbreitenbegrenzung übersehen: Das Messgerät kann die Spitze schlicht nicht sauber sehen.
- RMS mit Vpp gleichsetzen: Beide Werte beschreiben etwas anderes; RMS sagt mehr über Leistung, Vpp mehr über Aussteuerung.
Ein gutes Beispiel ist ein scheinbar „zu kleines“ Signal an einem Oszilloskop. Häufig ist es nicht wirklich klein, sondern nur durch ein zu langsam messendes Setup geglättet. Oder umgekehrt: Ein Signal wirkt übersteuert, obwohl nur ein Offset die Darstellung verschiebt. Wer diese Unterschiede kennt, liest Messergebnisse deutlich verlässlicher.
Genau deshalb lohnt sich am Ende ein kurzer Praxischeck, bevor man eine Zahl als belastbar behandelt.
Worauf ich bei echten Messketten zuerst achte
Wenn ich Vpp in einer realen Messumgebung bewerte, prüfe ich fast immer in derselben Reihenfolge. Das hält die Diagnose sauber und verhindert unnötige Fehlalarme:
- Ist die Bandbreite des Messgeräts passend? Sonst fehlen die echten Spitzen.
- Ist die Kopplung korrekt? AC- und DC-Kopplung verändern die Darstellung, vor allem bei Offset.
- Ist das Signal periodisch oder impulsförmig? Davon hängt ab, wie sinnvoll ein einzelner Spitzenwert ist.
- Gibt es Clipping oder Sättigung? Dann ist der gemessene Hub nicht mehr die reale Signalform.
- Passt die Einheit zum Anwendungsfall? Vpp, Vpeak und Vrms dürfen nie ohne Kontext gemischt werden.
Mein Fazit aus der Praxis ist simpel: Die Spitze-zu-Spitze-Spannung ist einer der nützlichsten Schnellwerte überhaupt, solange man sie nicht isoliert betrachtet. Wer sie mit Peak, RMS und Offset sauber auseinanderhält, kann Signale in Telekommunikations- und Verarbeitungsketten deutlich besser beurteilen. Genau das macht den Unterschied zwischen einer hübschen Kurve und einer wirklich belastbaren Messung.
