Wer Sensorik, Timing und Bewegung direkt auf einem Siliziumchip zusammenbringt, spart nicht nur Platz, sondern schafft auch eine andere Klasse von Elektronik. Genau darum geht es bei den sogenannten microelectromechanical systems (MEMS): winzige Bausteine, die mechanische Strukturen und Ausleseelektronik auf engem Raum vereinen. In diesem Artikel ordne ich ein, wie sie aufgebaut sind, welche Typen in der Praxis zählen und warum sie für Telekommunikation und Infrastruktur mehr sind als nur kompakte Sensoren.
Die wichtigsten Punkte auf einen Blick
- MEMS verbinden mechanische Mikrostrukturen mit Elektronik auf einem Siliziumsubstrat.
- Ihr eigentlicher Mehrwert liegt nicht in der Miniaturisierung allein, sondern in präziser Messung, Steuerung und Signalverarbeitung.
- Für die Elektronik sind vor allem Beschleunigungs-, Druck-, Lage- und Mikrofonsensoren, Resonatoren und bestimmte Schalter relevant.
- Ob ein MEMS im Alltag überzeugt, entscheidet oft das Gehäuse, nicht nur der Sensor selbst.
- In Telekommunikation und Infrastruktur sind die Bausteine besonders dort stark, wo wenig Strom, hohe Dichte und zuverlässige Fernüberwachung gefragt sind.
- Die Technik ist leistungsfähig, aber nicht automatisch die beste Wahl für jedes Design, vor allem nicht bei rauen Umgebungen oder kleinen Stückzahlen.
Was diese Mikrobausteine technisch eigentlich leisten
Ich betrachte MEMS immer als Brückentechnologie: Sie übersetzen eine physische Größe wie Beschleunigung, Druck, Vibration, Drehung oder Schall in ein elektrisches Signal - oder umgekehrt in eine kleine mechanische Bewegung. Der Kern ist dabei nicht bloß „klein“, sondern integriert: Mechanik und Elektronik arbeiten auf engem Raum zusammen und werden meist mit denselben Fertigungsprinzipien hergestellt, die man aus der Halbleiterwelt kennt.
Das ist der entscheidende Unterschied zu klassischen Einzelkomponenten. Ein Sensor liefert nicht einfach nur einen Messwert, sondern sitzt direkt im Zusammenspiel mit Verstärker, Filter, Ausleseschaltung und oft auch digitaler Schnittstelle. So entsteht aus einer mikroskopischen Struktur ein Baustein, der in Geräten, Maschinen oder Netzknoten verwertbare Daten liefert. Genau deshalb sind diese Systeme in moderner Elektronik so verbreitet: Sie machen aus einer physikalischen Realität ein signaltechnisch nutzbares Ergebnis.
Praktisch betrachtet gibt es zwei Grundrollen. Sensoren messen Umgebungsgrößen, Aktuatoren bewegen oder schalten etwas. Viele Entwickler denken zuerst an Sensoren, aber gerade bei optischen oder HF-Anwendungen werden Aktuatoren schnell genauso wichtig. Damit ist die Grundidee klar - die entscheidende Frage ist jetzt, wie so ein Chip physisch aufgebaut ist.
So ist ein Baustein aufgebaut

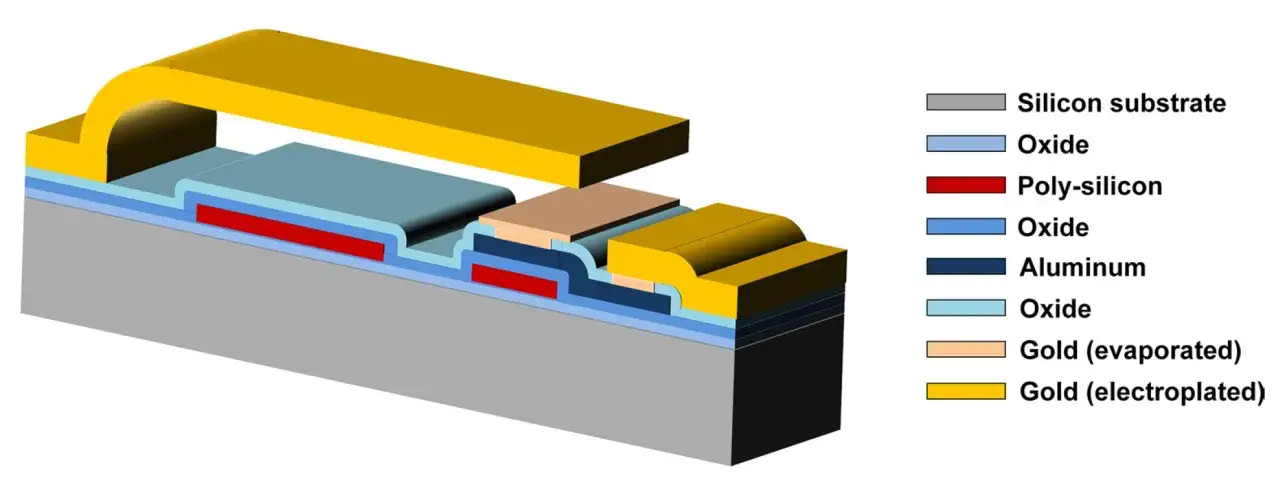

Ein typischer MEMS-Baustein besteht nicht aus einem einzigen „magischen“ Element, sondern aus mehreren Schichten mit klarer Aufgabe. Auf dem Siliziumsubstrat liegen die mechanische Struktur, die elektrischen Kontakte und die Ausleseelektronik oft dicht beieinander. In der Praxis werden diese Teile separat optimiert, aber im Paket gemeinsam gedacht.

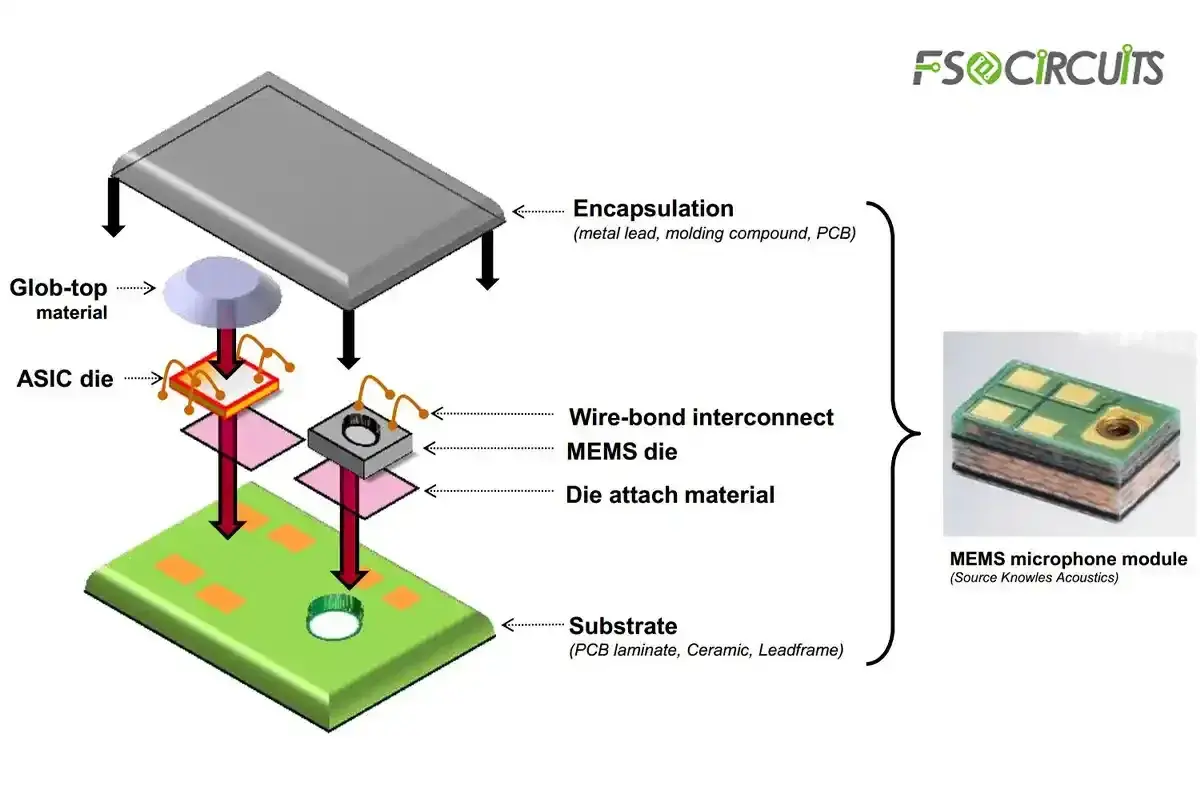

Ein Hersteller wie STMicroelectronics setzt dafür in vielen Produkten auf getrennte MEMS- und ASIC-Dies im selben Gehäuse. Das zeigt gut, worum es bei der Architektur wirklich geht: Die mechanische Struktur kann sehr präzise sein, doch ohne passende Ausleseelektronik bleibt ihr Nutzen begrenzt. Für die Systemqualität zählt also immer das Zusammenspiel.
Das Silizium als mechanische Plattform
Silizium ist nicht nur ein elektrischer Werkstoff, sondern auch mechanisch gut beherrschbar. Es lässt sich mit Ätzprozessen, Fotolithografie und Abscheidung so strukturieren, dass sich winzige Balken, Membranen, Federn oder bewegliche Platten bilden. Dadurch entstehen Bauteile, die auf Beschleunigung, Druck oder Schall reagieren, ohne dass dafür sperrige Mechanik nötig wäre.
Die Auslese als stille Hälfte des Systems
Die mechanische Struktur allein erzeugt noch keinen praxistauglichen Wert. Erst die Ausleseschaltung, oft als ASIC ausgeführt, verstärkt das Signal, filtert Störungen, kompensiert Temperaturdrift und stellt das Ergebnis in einer nutzbaren Form bereit. Gerade bei inertialen Sensoren oder Drucksensoren ist diese Elektronik oft der Unterschied zwischen Laborwert und alltagstauglichem Produkt.
Lesen Sie auch: LC-Schwingkreis - Resonanz verstehen & Schaltungen optimieren
Das Gehäuse als eigentlicher Risikopunkt
Viele Fehler entstehen nicht im beweglichen Element selbst, sondern im Umfeld: Feuchtigkeit, Partikel, mechanische Spannung oder Temperaturwechsel können die Funktion beeinträchtigen. Deshalb ist das Package so wichtig. Es schützt nicht nur, sondern definiert oft auch die Langzeitstabilität, die mechanische Entlastung und den thermischen Fußabdruck des Bausteins.
| Bauteil | Aufgabe | Warum es wichtig ist |
|---|---|---|
| Siliziumsubstrat | Trägt die mechanische Struktur und die Elektronik | Sichert präzise, gut skalierbare Fertigung |
| Mechanische Mikrostruktur | Reagiert auf Bewegung, Druck, Schall oder Vibration | Ermöglicht die eigentliche Mess- oder Schaltfunktion |
| ASIC | Verstärkt, verarbeitet und digitalisiert Signale | Entscheidet über Genauigkeit, Stromverbrauch und Schnittstelle |
| Package | Schützt und stabilisiert den Baustein | Beeinflusst Zuverlässigkeit, Drift und Fertigungsertrag |
Erst wenn dieser Aufbau sitzt, lohnt sich ein Blick auf die Bauteilarten, die in der Elektronik wirklich zählen.
Welche Typen in der Elektronik am meisten zählen
In der Praxis begegnen mir immer wieder dieselben MEMS-Klassen, weil sie echte Designprobleme lösen. Manche erfassen Bewegung, andere überwachen Umweltgrößen, wieder andere helfen bei Takt, Filterung oder Schaltung. Für Entwickler ist das wichtig, weil die Wahl des Typs fast immer direkt mit Energiebedarf, Genauigkeit und Robustheit zusammenhängt.
| Typ | Typische Aufgabe | Stärke | Worauf man achten sollte |
|---|---|---|---|
| Beschleunigungssensor | Erfasst Lage, Bewegung und Stoßereignisse | Kompakt, stromsparend, gut für Zustandsüberwachung | Kalibrierung und Temperaturverhalten |
| Gyroskop | Misst Drehbewegungen | Wichtig für Navigation und Stabilisierung | Drift über Zeit und Temperatureinflüsse |
| Drucksensor | Misst Luft- oder Flüssigkeitsdruck | Nützlich für Wetter, Höhe, Strömung und Gehäuseüberwachung | Dichtung, Feuchtigkeit und Langzeitstabilität |
| Mikrofon | Wandelt Schall in elektrische Signale | Sehr klein, gut für Mehrfachanordnungen | Akustische Öffnung und Schutz gegen Staub |
| Resonator oder Taktbaustein | Stellt stabile Frequenzen bereit | Hilfreich für präzise Zeit- und Signaltechnik | Jitter, Temperaturkoeffizient und Alterung |
| HF-Schalter oder Filter | Lenkt oder formt Hochfrequenzsignale | Spannend für spezialisierte Funk- und Optikanwendungen | Einfügedämpfung, Schaltgeschwindigkeit und Zuverlässigkeit |
Gerade bei den letzten beiden Typen merkt man, dass MEMS nicht nur für Consumer-Geräte interessant sind. Genau dort wird die Technologie für Netze und verteilte Systeme interessant.
Warum die Technik für Telekommunikation und Infrastruktur so interessant ist
Für Telekommunikation ist MEMS aus drei Gründen attraktiv: kompakte Bauform, geringer Energiebedarf und die Möglichkeit, physische oder elektrische Zustände direkt am Ort des Geschehens zu erfassen oder zu beeinflussen. In verteilten Netzen, bei Funkstandorten, in Technikschränken oder an Randstandorten zählt jede Vereinfachung, die Wartung reduziert und Diagnosen verbessert. Ich halte das für den eigentlichen Hebel - nicht das reine Schrumpfen, sondern die bessere Verfügbarkeit.
In der Infrastruktur hilft die Technik vor allem dort, wo Zustände früh erkannt werden müssen. Vibration an Masten, Druck in geschlossenen Gehäusen, Temperaturverhalten in Elektronikräumen oder Lageänderungen bei mobilen Einheiten lassen sich mit passenden Sensoren kontinuierlich beobachten. Das ist für Betreiber interessant, weil nicht jede Störung gleich einen Vor-Ort-Einsatz auslösen muss. Wer mehr aus der Ferne sieht, spart Reisekosten, Zeit und Ausfallrisiko.
Im Kommunikationsbereich kommen zusätzlich spezialisierte Varianten ins Spiel. RF-nahe MEMS können Schalt- und Abstimmfunktionen unterstützen, während optische mikroelektromechanische Lösungen in Faser- und Signalpfaden relevant werden können. Solche Ansätze sind technisch reizvoll, aber sie sind nicht automatisch die Standardlösung für jedes Netz. Sie lohnen sich vor allem dann, wenn hohe Integrationsdichte, kontrollierte Signalführung oder geringer Verbrauch den Ausschlag geben.
- Funk- und Netzstandorte profitieren von Zustandsüberwachung ohne ständige Vor-Ort-Kontrollen.
- Geräte in warmen, feuchten oder staubigen Umgebungen brauchen besonders gutes Packaging und saubere Schutzkonzepte.
- In energiearmen oder solarbetriebenen Anlagen zählen kleine Strombudgets oft mehr als maximale Funktionsvielfalt.
- Bei dichter integrierten Systemen sinken Verkabelungsaufwand und Bauraumbedarf, wenn Sensorik direkt in die Plattform wandert.
Die Frage ist damit nicht mehr, ob MEMS nützlich sind, sondern unter welchen Bedingungen sie zuverlässig genug arbeiten. Genau dort liegen die Grenzen, die man vor dem Design nüchtern prüfen sollte.
Wo die Grenzen liegen und warum das Gehäuse oft entscheidet
MEMS wirken auf dem Datenblatt oft beeindruckend, aber im Feld zählen andere Dinge. Feuchtigkeit, Temperatursprünge, mechanischer Stoß, Schmutzpartikel und elektrische Störungen können die reale Leistung spürbar verschieben. Besonders empfindlich sind bewegliche Strukturen, wenn sie nicht sauber geschützt oder falsch montiert werden.
Ein klassischer Fehler ist, den Sensor allein zu bewerten und das Gesamtsystem zu unterschätzen. Dabei entstehen die meisten Probleme nicht im eigentlichen Messelement, sondern beim Verpacken, Löten, Reinigen oder bei der Langzeitkalibrierung. Stiction ist ein gutes Beispiel dafür: Das meint das unerwünschte Verkleben oder Haften beweglicher Mikrostrukturen durch Oberflächenkräfte. Wer dieses Risiko ignoriert, bekommt später Fehlmessungen oder Ausfälle, die sich nur mühsam zurückverfolgen lassen.
Hinzu kommt der Unterschied zwischen „funktioniert im Labor“ und „hält im Betrieb“. Manche RF- oder optischen MEMS-Bausteine benötigen deutlich mehr Qualifikationsaufwand als einfache Inertialsensoren. Das heißt nicht, dass sie untauglich sind. Es heißt nur, dass ihre Eignung stärker von Stückzahl, Umgebung und Testtiefe abhängt als bei vielen Standardbauteilen.
- Feuchtigkeit und Staub sind keine Randthemen, sondern oft der erste Störfaktor.
- Temperaturzyklen können Drift und mechanische Spannung auslösen.
- Falsche Montage kann die Messwerte stärker verfälschen als das eigentliche Sensorelement.
- Nicht jede Anwendung rechtfertigt die höhere Komplexität spezialisierter MEMS-Varianten.
Wer diese Grenzen kennt, kann deutlich besser entscheiden, ob ein MEMS-Baustein wirklich passt oder ob eine robustere klassische Lösung klüger ist.
Wie ich die Auswahl in einem Projekt bewerten würde
Wenn ich MEMS in ein Elektronikprojekt einplane, gehe ich nie nur nach Datenblatt-Titel vor. Ich prüfe zuerst, welche physikalische Größe wirklich gemessen oder gesteuert werden soll, und danach, wie rau die Umgebung ist. Aus meiner Sicht sind diese Punkte die wichtigeren Fragen als die reine Chipgröße.
- Welche Aufgabe soll gelöst werden? Bewegung, Druck, Schall, Takt, Schalten oder Stabilisieren erfordern jeweils andere Bausteine.
- Wie genau muss das Signal sein? Für einfache Ereigniserkennung reicht oft weniger als für Navigation, Zeitreferenz oder Regelung.
- Wie sieht die Umgebung aus? Temperatur, Feuchte, Vibration und mögliche Verschmutzung bestimmen die Lebensdauer stärker als viele Teams anfangs glauben.
- Wie wird das Bauteil eingebunden? Schnittstelle, Stromverbrauch, Layout und Firmware entscheiden über den späteren Integrationsaufwand.
- Ist die Verpackung und Kalibrierung belastbar? Ohne stabile Mechanik und saubere Kompensation bleibt selbst ein guter Sensor unzuverlässig.
- Passt die Technologie zur Stückzahl? Bei kleinen Volumina kann eine einfachere Lösung wirtschaftlich sinnvoller sein.
Diese Prüfung klingt trocken, spart aber im späteren Betrieb fast immer Geld. Besonders in Telekommunikations- und Infrastrukturprojekten entscheidet nicht der schönste Funktionsumfang, sondern die Summe aus Verlässlichkeit, Wartungsarmut und verfügbarer Ersatzteilstrategie.
Was man bei MEMS für moderne Netze und Elektronik mitnehmen sollte
Mein wichtigster Eindruck bleibt: MEMS sind keine Spielerei für Miniatur-Fans, sondern ein echtes Systemwerkzeug. Sie werden stark, wenn Sensorik, Timing oder Schaltfunktionen direkt in die Elektronik wandern sollen und wenn kompakte Bauform mit niedriger Leistungsaufnahme zusammenkommen muss. Für Netze, Messpunkte und verteilte Infrastruktur ist das oft genau der richtige Hebel.
Gleichzeitig lohnt es sich, nüchtern zu bleiben. Die beste Lösung ist nicht automatisch die kleinste, sondern die, die nach vielen Temperaturwechseln, Vibrationen und Betriebsstunden noch sauber arbeitet. Wer MEMS so bewertet, denkt nicht nur in Komponenten, sondern in Betriebssicherheit - und genau dort liegt ihr eigentlicher Wert.
Für die Praxis heißt das: erst Anforderung, dann Umgebung, dann Gehäuse, dann Sensor selbst. Wer diese Reihenfolge einhält, trifft mit MEMS meist sehr gute Entscheidungen - und vermeidet genau die Projekte, die später an Drift, Schutzklasse oder Integrationsdetails scheitern.
