Differential Pair Routing - So gelingt dein PCB-Layout!

Ein sogenanntes differential pair ist in der Praxis ein eng geführtes Leitungspaar, das zwei entgegengesetzte Signale überträgt und am Empfänger nur die Differenz auswerten lässt. Genau deshalb ist die Technik so nützlich, wenn Störungen, Taktversatz oder EMV-Probleme, also Probleme mit der elektromagnetischen Verträglichkeit, eine Platine empfindlich machen. Ich zeige hier, wie das Prinzip funktioniert, wann es sich lohnt und welche Layout-Regeln in der Praxis wirklich zählen.

Was ein differentielles Leitungspaar in der Schaltung wirklich tut

Der Kern ist einfach: Beide Leiter tragen dasselbe Nutzsignal mit entgegengesetzter Polarität. Alles, was von außen auf beide Adern ähnlich einwirkt, erscheint als Gleichtaktstörung und wird im Empfänger idealerweise unterdrückt. Die Gleichtaktunterdrückung, kurz CMRR, ist die Kennzahl, die zeigt, wie gut ein Empfänger solche Störungen ausblendet. Texas Instruments nennt zusätzlich reduzierte gerade Harmonische und einen größeren Dynamikbereich als typische Vorteile.

Ich trenne in meinen Projekten deshalb immer zwei Ebenen voneinander: das elektrische Prinzip und die physische Führung. Elektrisch funktioniert die Technik nur dann gut, wenn beide Seiten sauber balanciert sind; mechanisch funktioniert sie nur dann gut, wenn die Leiterbahnen auf der Platine auch wirklich wie ein Paar behandelt werden. Sobald Längen, Abstände oder die Referenzfläche aus dem Gleichgewicht geraten, wird aus der robusten Verbindung schnell eine empfindliche Hochgeschwindigkeitsstrecke.

Aus diesem Prinzip ergibt sich der erste echte Vergleichspunkt: Wann ist die Technik wirklich besser als eine einfache Einzelleitung?

Wann sich die Technik gegenüber einer Einzelleitung lohnt

Ich setze differenzielle Führung dann ein, wenn Störungen, Leitungswege oder Datenraten nicht mehr nett zur Schaltung sind. Für kurze, langsame Steuersignale reicht eine Einzelleitung oft aus; bei schnellen seriellen Links, langen Kabeln oder dichter Bestückung kippt der Vorteil klar zur differenziellen Lösung.

Der praktische Kern ist: Der Gewinn entsteht nicht aus zwei Leitungen allein, sondern aus ihrer Balance. Wenn die beiden Wege nicht gleich behandelt werden, verlierst du einen großen Teil der Störunterdrückung und oft auch die saubere Impedanz.

Genau deshalb lohnt sich als Nächstes der Blick auf die Layout-Regeln, denn dort entscheidet sich, ob das Prinzip auf der Platine wirklich funktioniert.

So führe ich die Leiterbahnen auf der Platine aus

Beim Routing denke ich nicht in Einzeladern, sondern in einem zusammenhängenden System aus Signalweg, Referenzfläche und Rückstrompfad, also dem Weg, auf dem der Strom zur Quelle zurückkehrt. Analog Devices beschreibt als Kernpunkte gleiche Länge, konstante Trennung und symmetrische Führung.

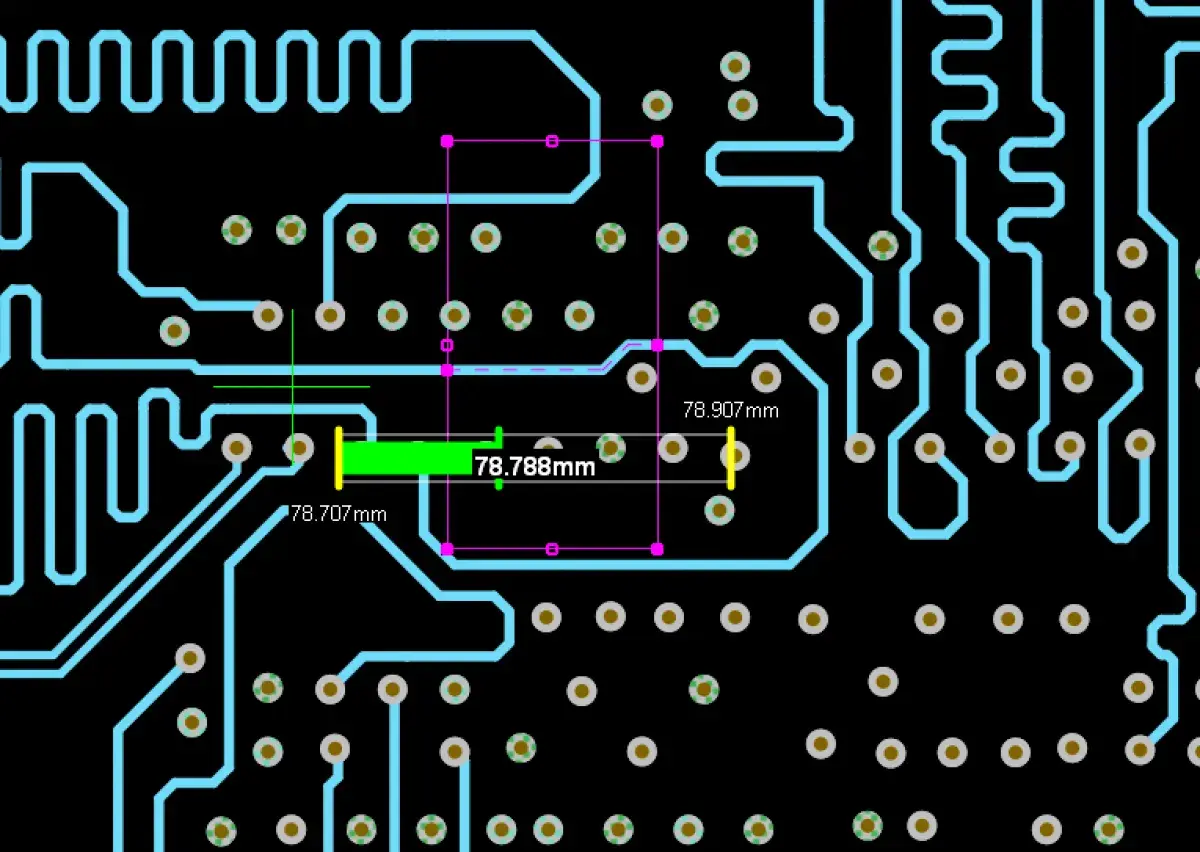

• Gleiche Länge: Beide Leiter sollten möglichst gleich lang sein, damit der Empfänger die Signalflanken gleichzeitig sieht. Schon kleine Abweichungen erzeugen Skew, also Laufzeitunterschiede.
• Konstante Spurweite und Trennung: Variiert der Abstand zwischen den Bahnen, ändert sich die Impedanz, also der wirksame Wellenwiderstand der Leitung. Das führt zu Reflexionen, die man bei hohen Datenraten sofort spürt.
• Symmetrie: Vias, Bögen, Layerwechsel und Durchkontaktierungen sollten möglichst identisch auf beiden Seiten auftreten.
• Saubere Referenzfläche: Für viele High-Speed-Fälle ist eine angrenzende GND-Lage sinnvoll; unnötiges Stripline-Routing ist dann eher die Ausnahme.
• Wenige Stubs: Testpunkte, Abzweige oder unnötige Via-Stummel wirken wie kleine Antennen und bremsen die Signalqualität.
• Genug Abstand zu anderen Paaren: Zwischen einzelnen differentiellen Paaren hilft Abstand gegen Übersprechen; ein zu dichter Aufbau koppelt die Signale gegenseitig ein.

Ein paar Richtwerte aus Herstellerleitfäden helfen bei der Arbeit im Layout-Tool: etwa 30 mil zu anderen Paaren, mindestens 90 mil zur Kante der Referenzfläche und ungefähr 1,5 Leiterbahnbreiten Abstand zu Aussparungen in der Bezugsebene. Für die Breakout-Zone gilt: so kurz und so symmetrisch wie möglich, idealerweise ohne unnötige Schleifen oder zusätzliche Umwege.

Wenn ich in Millimetern arbeite, denke ich bei diesen Zahlen sofort mit: 90 mil sind rund 2,3 mm, 30 mil etwa 0,76 mm und 0,25 Zoll knapp 6,4 mm. Das hilft, weil viele Layout-Teams in Deutschland konsequent metrisch planen und die Übersetzung sonst unnötig Reibung erzeugt.

Wer diese Regeln ignoriert, sieht die Probleme oft erst im Test. Darum lohnt sich der Blick auf die typischen Fehler, bevor sie teuer werden.

Die häufigsten Fehler, die ich in Layouts sehe

Die meisten Probleme sind kein Mysterium. Sie entstehen durch Asymmetrie, zu enge Kopplung, schlechte Bezugsebenen oder unnötige Unterbrechungen im Signalweg.

Der Fehler, den ich am häufigsten korrigiere, ist nicht ein spektakulärer Defekt, sondern ein kleines Ungleichgewicht: eine zusätzliche Via, eine lokale Aussparung im Bezugslayer oder ein unnötiger Messpunkt mitten im Paar. Genau diese Kleinigkeiten kosten bei höheren Taktraten die Reserven.

Wenn man das sauber beherrscht, wird schnell klar, wo sich die Technik im Alltag am meisten lohnt. Dort liegt der praktische Nutzen, nicht in der Theorie allein.

Wo sich die Technik in Telekommunikation und Infrastruktur besonders lohnt

Im Umfeld von Telekommunikation und Netzwerkinfrastruktur begegnet mir differenzielle Führung überall dort, wo schnelle Signale auf enge Platzverhältnisse treffen: in Routern, Switches, Medienkonvertern, Basisbandkarten, Messgeräten und High-Speed-Schnittstellen zwischen Chips, Steckern und Kabeln. Das ist für Timor-Leste-DX.de besonders relevant, weil robuste Konnektivitätssysteme selten in einer ruhigen Laborumgebung entstehen.

Ein paar typische Beispiele zeigen den Nutzen sehr gut:

• Ethernet und SerDes: SerDes, also serielle Hochgeschwindigkeitskanäle zwischen Bausteinen, verlangen saubere Symmetrie und kontrollierte Impedanz; schon kleine Fehler kosten Reserven.
• USB und HDMI: Hier zählt nicht nur das Protokoll, sondern auch die mechanische Umsetzung am Steckverbinder. Stubs und schlechte Breakouts fallen sofort auf.
• RS-485 und industrielle Schnittstellen: In rauer Umgebung spielt die Störfestigkeit ihren größten Vorteil aus, vor allem bei längeren Kabelwegen.
• Mess- und Empfangstechnik: Wenn kleine Spannungsdifferenzen sauber bleiben sollen, ist gute Balance oft wichtiger als reine Verstärkung.

Gerade in Infrastrukturprojekten ist das kein Schönheitsdetail, sondern ein Zuverlässigkeitsthema. Wer in einem Netzwerkgerät oder Funkmodul die Leitungspaare schlampig führt, produziert später Ausfälle, die sich am Prüfplatz noch gar nicht ankündigen.

Damit bleibt noch der letzte praktische Schritt: Ich prüfe vor dem Freigeben eines Layouts immer dieselben Punkte, weil sie mehr bringen als nachträgliche Nachbesserungen.

Was ich vor dem Freigeben des Layouts noch einmal prüfe

Vor dem Release eines Boards gehe ich die differentiellen Verbindungen wie eine kleine Qualitätskontrolle durch. Ich suche nicht nach Perfektion, sondern nach den Stellen, an denen die Balance verloren geht.

• Sind beide Leiter wirklich gleich lang oder zumindest innerhalb der erlaubten Toleranz des Interfaces?
• Bleibt der Abstand zwischen den Bahnen über die gesamte Strecke konstant?
• Gibt es unnötige Vias, Stubs, Testpunkte oder asymmetrische Breakouts?
• Läuft das Paar über eine durchgehende Referenzfläche ohne Lücken oder massive Aussparungen?
• Ist genug Abstand zu anderen hochfrequenten Paaren, Taktsignalen und Schaltreglern vorhanden?
• Passt die Terminierung zum jeweiligen Standard und zur tatsächlichen Leitungslänge?

Wenn diese sechs Fragen sauber beantwortet sind, ist das meistens ein besseres Zeichen als jede optisch ordentliche, aber elektrisch unsaubere Leiterbahn. Genau so wird aus einem theoretisch guten Konzept eine robuste Verbindung, die im Feld nicht bei der ersten Störung einknickt. Am Ende gewinnt nicht die schönste Zeichnung, sondern das Layout mit der stabileren Geometrie und dem saubereren Rückstrompfad.
