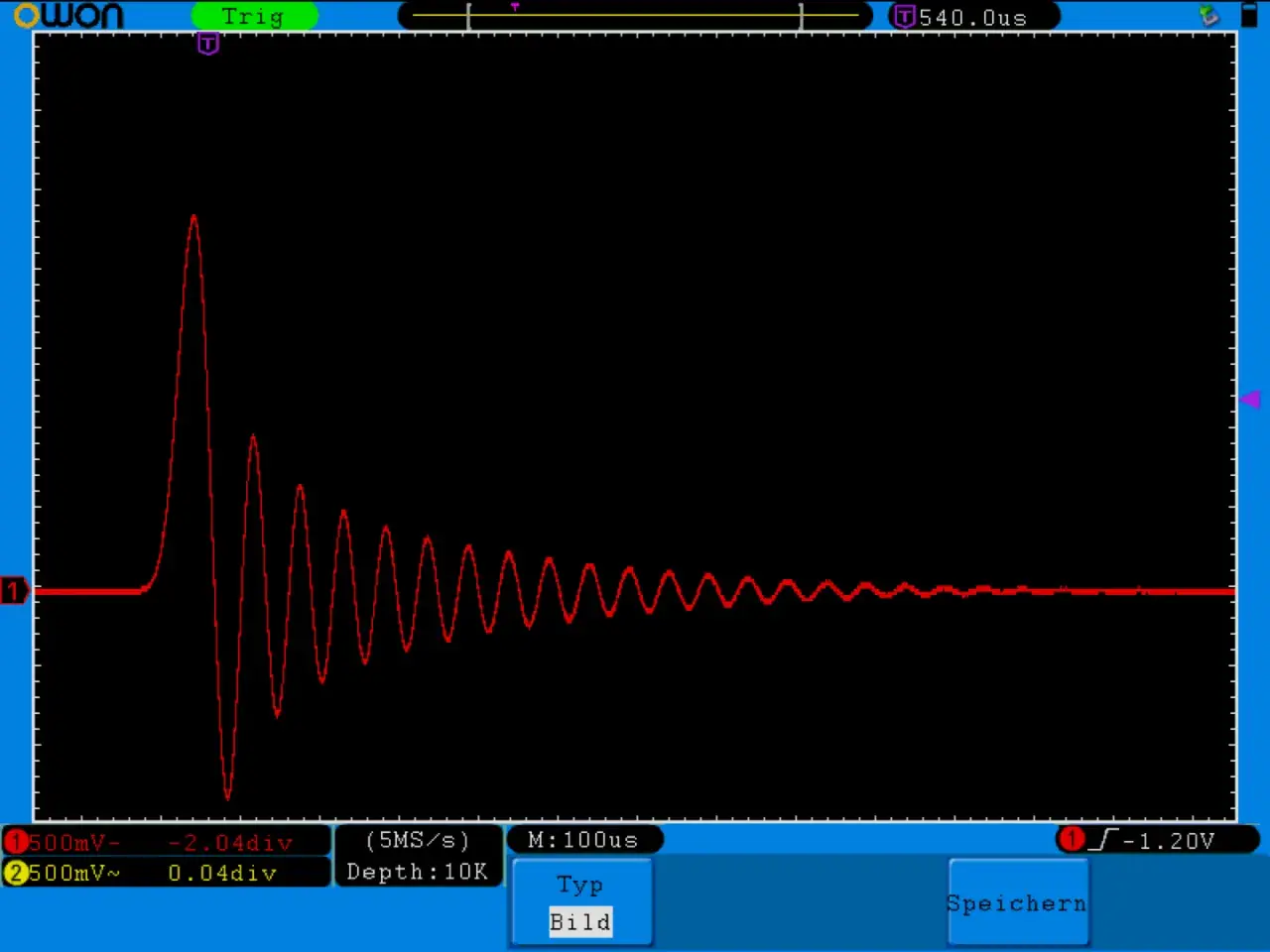

Beim Entwurf von FIR-Filtern geht es nicht nur um eine saubere Frequenzkurve, sondern um ein brauchbares Gleichgewicht aus Bandbreite, Dämpfung, Verzögerung und Rechenaufwand. Gerade in der Signalverarbeitung für Funk-, Mess- und Kommunikationssysteme entscheidet dieser Kompromiss darüber, ob ein Filter im Labor gut aussieht oder im realen Betrieb zuverlässig arbeitet. Im englischen Sprachraum wird der Entwurf oft als FIR filter design bezeichnet; in der Praxis meine ich damit den gezielten Aufbau eines endlichen, meist linearphasigen Filters für eine konkrete Anwendung.
Die wichtigsten Punkte auf einen Blick
- FIR-Filter sind stabil und lassen sich sehr gut auf lineare Phase auslegen.
- Die eigentliche Kunst liegt im Kompromiss aus Übergangsband, Ripple, Dämpfung und Filterlänge.
- Für einfache Entwürfe reicht oft das Fensterverfahren, für enge Spezifikationen ist Equiripple meist präziser.
- Die Abtastrate und die erlaubte Verzögerung sollten vor dem ersten Koeffizienten feststehen.
- In Telekommunikationsketten sind FIR-Filter besonders dann stark, wenn Formtreue und Vorhersagbarkeit wichtiger sind als die kürzeste Rechenzeit.
Was einen guten FIR-Entwurf ausmacht
Ein FIR-Filter arbeitet mit einer endlichen Zahl von Koeffizienten, also mit sogenannten Taps. Sein Ausgang hängt nur von den letzten Eingangswerten ab, nicht von einer Rückkopplung wie bei vielen IIR-Strukturen. Genau das macht ihn in der Praxis so attraktiv: Er ist inhärent stabil und lässt sich sehr gut kontrollieren.
Ich achte bei jedem Entwurf zuerst auf vier Größen: die Lage der Passbänder, die Breite des Übergangsbandes, die zulässigen Ripples im Durchlass- und Sperrbereich sowie die maximale Verzögerung. Wenn diese Punkte unklar bleiben, wird der Entwurf später fast immer unnötig lang oder unnötig teuer in der Umsetzung. Bei linearphasigen FIR-Filtern kommt noch ein weiterer Vorteil hinzu: Die Gruppenlaufzeit ist konstant und beträgt bei symmetrischen Koeffizienten typischerweise (N-1)/2 Samples. Das ist in Kommunikationssystemen wertvoll, weil die Wellenform weniger verbogen wird und die Signalverarbeitung besser vorhersagbar bleibt.
Diese Grundlogik klingt simpel, aber sie entscheidet bereits über die Hälfte des Ergebnisses. Welche Methode am besten passt, hängt danach vor allem von der gewünschten Form des Frequenzgangs und vom Rechenbudget ab.
Die wichtigsten Entwurfsmethoden im Vergleich
In der Praxis sehe ich immer wieder dieselben vier Wege: das Fensterverfahren, Least-Squares, Equiripple und den Entwurf über frei definierte Amplitudenverläufe. In Werkzeugen wie SciPy oder MATLAB tauchen sie sinngemäß als `firwin`, `firls`, `remez` und `firwin2` auf. Der Unterschied liegt nicht nur in der Mathematik, sondern vor allem darin, wie streng der Frequenzgang an die Vorgabe angepasst wird.
| Methode | Stärke | Schwäche | Wann ich sie nehme |
|---|---|---|---|
| Fensterverfahren | Schnell, intuitiv, gut für erste Prototypen | Weniger präzise Kontrolle über Ripple und Nebenkeulen | Wenn ich einen soliden Standard-Lowpass oder eine erste Näherung brauche |
| Least-Squares | Gute mittlere Anpassung an die Zielkurve | Der schlimmste Fehler kann höher sein als bei Equiripple | Wenn der mittlere Fehler wichtiger ist als die strengste Worst-Case-Grenze |
| Equiripple | Sehr gute Kontrolle des maximalen Fehlers | Etwas anspruchsvoller bei Spezifikation und Abstimmung | Wenn eine harte Maske, schmale Übergänge oder klare Dämpfungsziele erfüllt werden müssen |
| Frei definierter Verlauf | Hohe Flexibilität bei beliebigen Zielkurven | Nicht immer die effizienteste Lösung | Wenn der Frequenzgang nicht nur aus Pass- und Sperrband besteht |
Wenn ich eine wirklich enge Spezifikation habe, lande ich meist bei Equiripple. Wenn ich dagegen schnell eine brauchbare Form suche, ist das Fensterverfahren oft der bessere Start. Der Punkt ist nicht, die theoretisch eleganteste Methode zu wählen, sondern diejenige, die zur Aufgabe passt und später sauber implementiert werden kann. Darum gehe ich im nächsten Schritt immer von den Randbedingungen aus und nicht von der Methode.
So gehe ich beim Entwurf Schritt für Schritt vor
Ein sauberer Entwurf beginnt für mich nie mit Koeffizienten, sondern mit Anforderungen. Ich möchte vorab wissen, welche Abtastrate gilt, wo die Grenzfrequenzen liegen, wie viel Dämpfung im Sperrbereich wirklich nötig ist und wie viel Verzögerung das Gesamtsystem verträgt. Ohne diese Zahlen wird aus Filterdesign schnell Bauchgefühl.
- Spezifikation festziehen Ich definiere Passband, Stopband, Übergangsband und die erlaubten Ripples so konkret wie möglich. Je klarer diese Werte sind, desto weniger Iterationen brauche ich später.
- Filtertyp wählen Je nach Aufgabe entwerfe ich einen Lowpass, Highpass, Bandpass, Bandstop oder eine spezielle Form wie einen Differentiator oder Hilbert-Transformer.
- Erstverfahren auswählen Für einfache Fälle nutze ich ein Fensterverfahren. Für enge Masken oder kritische Nebenbedingungen bevorzuge ich Equiripple. Wenn der mittlere Fehler wichtiger ist, nehme ich Least-Squares.
- Länge oder Ordnung anpassen Je schmaler das Übergangsband, desto länger wird der Filter. Diese Beziehung ist in der Praxis hart, nicht optional.
- Amplitude, Phase und Zeitverhalten prüfen Ich sehe mir nicht nur den Frequenzgang an, sondern auch Gruppenlaufzeit, Einschwingverhalten und das Verhalten nach Quantisierung.
- Die Implementierung mitdenken Ein Design, das im Simulator gut aussieht, kann auf einem festen Zahlensystem oder in einer eng getakteten Echtzeitkette scheitern.
Besonders wichtig ist mir, den Filter nicht isoliert zu betrachten. In einer echten Signalkette ist er nur ein Baustein unter mehreren, und seine Verzögerung oder Bandbreite muss zum restlichen System passen. Genau dort entstehen viele Fehler, die man im Spektrum erst spät sieht.
Typische Fehler, die ich immer wieder sehe
Der häufigste Fehler ist ein zu eng angesetztes Übergangsband. Dann steigt die notwendige Filterlänge stark an, und das Design wird unnötig groß oder rechenintensiv. Wer das Band künstlich zu schmal macht, erkauft sich scheinbar bessere Trennung, bezahlt aber mit Latenz und Ressourcenverbrauch.
Ein zweiter Klassiker ist die Verwechslung von Ripple und Dämpfung. Ein Filter kann im Sperrbereich sehr gut aussehen und trotzdem im Durchlassband zu stark schwanken. Für viele Anwendungen ist das kritischer als ein etwas weniger tiefer Stoppbereich, weil Nutzsignale ihre Form behalten müssen.
Ebenso problematisch ist die falsche Normierung der Frequenzen. Wer mit der Abtastrate unsauber umgeht, entwirft schnell ein Filter an der falschen Stelle. Ich prüfe deshalb immer, ob die Grenzfrequenzen zur gewählten Samplingrate passen und ob die Einheiten im Tool wirklich so gemeint sind, wie ich sie lese.
Ein weiterer Punkt wird oft unterschätzt: lineare Phase heißt nicht automatisch niedrige Verzögerung. Ein langer FIR-Filter kann trotz sauberer Form für Echtzeitsysteme zu träge sein. Das ist kein theoretisches Randthema, sondern ein echtes Integrationsproblem.
Wenn diese Stolpersteine im Blick bleiben, wird der Blick auf konkrete Einsatzfelder deutlich nützlicher als die reine Theorie. Genau dort zeigt sich, warum FIR-Filter in der Telekommunikation so häufig auftauchen.
Warum das in Telekommunikationssystemen besonders zählt
In Funk- und Netzwerkketten begegnen FIR-Filter an sehr vielen Stellen: bei der Unterdrückung von Alias-Effekten vor dem Downsampling, bei der Rekonstruktion nach dem Upsampling, beim Kanalformen, in Empfängern und in digitalen Vorverarbeitungsstufen. Ich sehe sie besonders dort, wo ein Signal sauber, kontrolliert und reproduzierbar bleiben muss.
Für Kommunikationssysteme ist lineare Phase oft mehr als ein schönes Detail. Sie hilft dabei, Modulationsformen, Symbole und Pulsformen nicht unnötig zu verzerren. Gerade in breitbandigen Ketten, in SDR-Umgebungen oder in Testaufbauten mit enger Nachbarkanaltrennung ist das ein echter Vorteil. In solchen Szenarien zahlt sich die stabile, vorhersagbare Struktur eines FIR-Filters aus.
Das ist auch für Infrastrukturprojekte relevant, in denen Hardware nicht unbegrenzt vorhanden ist. In abgelegenen Standorten, bei feldnahen Messsystemen oder in eng getakteten Empfangs- und Sendeeinheiten muss ein Filter nicht nur sauber wirken, sondern auch robust und effizient laufen. Für mich ist das der Punkt, an dem Theorie und Betrieb endgültig zusammenfallen.
Wenn die Hardware begrenzt ist, verschiebt sich die Frage vom perfekten Frequenzgang zur effizienten Umsetzung. Genau dort setze ich im nächsten Schritt an.
Worauf ich bei knapper Rechenleistung zuerst optimiere
Wenn die Plattform begrenzt ist, suche ich zuerst nach Struktur, nicht nach Kompromissen im Dunkeln. Symmetrische Koeffizienten sind dabei Gold wert, weil sich bei linearphasigen FIR-Filtern ein großer Teil der Multiplikationen einsparen lässt. Das ist kein kleines Detail, sondern oft der Unterschied zwischen machbar und zu schwergewichtig.
- Symmetrie ausnutzen Bei linearphasigen Filtern kann ich viele Rechenschritte zusammenfassen, weil die Koeffizienten spiegelbildlich angeordnet sind.
- Halfband-Filter prüfen In Multirate-Ketten sind Halfband-Strukturen besonders attraktiv, weil sie für Decimation und Interpolation sehr effizient sein können.
- Polyphasen denken Wer Abtastraten ändert, spart mit Polyphasen-Implementierungen oft deutlich Rechenzeit und Speicherzugriffe.
- Quantisierung testen Ein gutes Gleitkomma-Design kann in Fixed-Point kippen, wenn Koeffizienten und Wortlängen nicht sauber gewählt sind.
- Minimum Phase nur gezielt einsetzen Wenn Verzögerung die eigentliche Engstelle ist, kann ein minimumphasiger Ansatz sinnvoll sein. Ich nehme ihn aber nur, wenn der Verlust an linearer Phase fachlich akzeptabel ist.
Mein pragmatischer Grundsatz ist einfach: Erst das Systemziel sichern, dann die Struktur vereinfachen. Wer bei FIR-Filtern nur auf den Frequenzgang schaut, übersieht oft die eigentliche Kostenstelle. Wer dagegen Verzögerung, Rechenaufwand und Implementierung von Anfang an mitplant, bekommt ein deutlich belastbareres Ergebnis.
Unterm Strich ist guter FIR-Filterentwurf keine Frage einzelner Tricks, sondern eine saubere Reihenfolge: Anforderungen festziehen, Methode passend wählen, Länge realistisch dimensionieren und die Umsetzung gegenprüfen. Genau diese Disziplin macht den Unterschied zwischen einem theoretisch schönen Filter und einer Lösung, die in einer echten Signalverarbeitungskette zuverlässig arbeitet.
