AGC - Automatische Verstärkungsregelung meistern

Was die automatische Verstärkungsregelung eigentlich macht

Im Kern ist AGC ein geschlossener Regelkreis: Der Empfänger misst den aktuellen Ausgangspegel, vergleicht ihn mit einem Sollwert und verändert dann die Verstärkung. Ziel ist nicht, das Signal einfach „lauter“ zu machen, sondern den Arbeitsbereich der gesamten Kette stabil zu halten. Genau das ist in der Signalverarbeitung entscheidend, wenn Nutzsignale, Störer und Dämpfungen ständig wechseln.

Ich trenne in der Praxis gern zwischen zwei Effekten, die oft verwechselt werden: AGC schützt vor Übersteuerung, sie ersetzt aber kein gutes Frontend. Wenn die erste Stufe bereits den Rauschboden bestimmt, verbessert die Regelung das Signal-Rausch-Verhältnis nicht automatisch. Sie verhindert vor allem, dass starke Signale den Empfänger aus dem Takt bringen.

In Telekommunikations- und Empfangssystemen ist das relevant, sobald ein Pfad gleichzeitig schwache Nutzsignale und starke Störer sieht. Dann ist nicht die maximale Verstärkung das Ziel, sondern ein möglichst konstanter Pegel am Folgestadium. Genau an diesem Punkt beginnt die eigentliche Technik hinter der Regelung.

So arbeitet der Regelkreis im Inneren

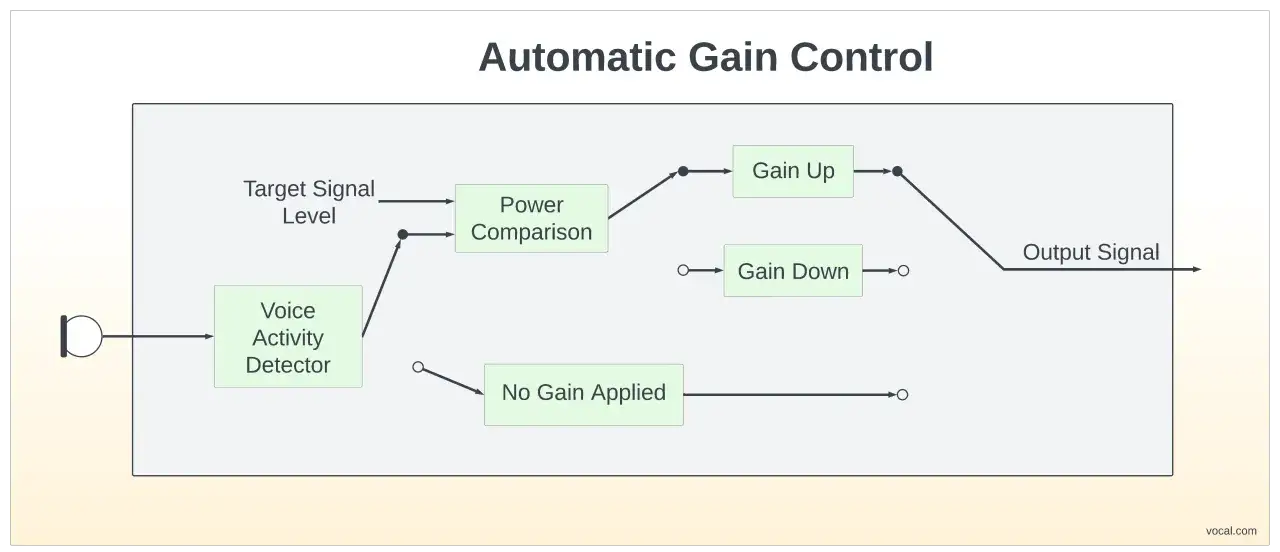

Ein typischer AGC-Kreis folgt immer demselben Muster: Das Eingangssignal läuft durch einen variablen Verstärker, meist eine VGA (Variable Gain Amplifier). Dahinter misst ein Detektor den Ausgangspegel, die Regelstufe vergleicht diesen Wert mit dem Sollpegel, und ein Loop-Filter glättet die Korrektur, bevor der Verstärker nachgeregelt wird. Im Idealfall merkt man davon im Nutzsignal nichts, weil der Kreis nur den Pegel, nicht die Information selbst, nachführt.

Umgesetzt wird das heute analog, digital oder hybrid. Analog ist schnell und direkt im Frontend, digital lässt sich feiner an Modulationsarten anpassen, und hybride Systeme kombinieren beides: Schutz vorne, Feinregelung später. Für moderne Empfänger ist diese Trennung oft der vernünftigste Weg.

Die Bausteine eines sauberen AGC-Kreises

• VGA verändert die Verstärkung, ohne den Signalweg ständig umzubauen.
• Detektor misst, wie groß der Ausgang wirklich ist.
• Sollwert definiert, welchen Pegel die Kette halten soll.
• Loop-Filter verhindert, dass der Kreis auf jedes kurze Zucken nervös reagiert.
• Steuersignal setzt die Korrektur am Verstärker um, meist als Spannung oder digitales Wort.

Lesen Sie auch: Frequenzmodulation (FM) - Funktionsweise, Vorteile & Anwendungen

Welche Detektion zu welchem Signal passt

Der Unterschied ist nicht akademisch. Ein Peak-Detektor schützt gut gegen kurze Übersteuerungen, kann aber bei hohen Crest-Faktoren überreagieren. Ein RMS-Detektor ist für viele modulierte Signale die bessere Wahl, weil er näher an der nutzbaren Signalenergie liegt. Erst wenn diese Bausteine zusammenpassen, wird aus dem Prinzip ein robustes Werkzeug statt einer nervösen Korrekturschleife.

Wo AGC in Funk, Audio und Messtechnik den größten Nutzen bringt

In der Praxis sehe ich AGC überall dort, wo Eingangspegel nicht konstant sind und die Folgestufen empfindlich reagieren. Das ist in Funkempfängern, SDR-Systemen, Richtfunkstrecken, Satellitenpfaden und auch in Sprachverarbeitungsketten der Fall. Gerade in Netzen mit wechselnden Feldstärken oder in Infrastrukturen, die nicht ständig fein nachjustiert werden können, ist eine saubere Regelung oft mehr wert als ein theoretisch hoher Maximalpegel.

Ein gutes Beispiel liefert Analog Devices mit dem AD9870: Dort werden 25 dB kontinuierliche Regelung und zusätzlich 16 dB Gain-Step angegeben, und das System ist darauf ausgelegt, auch deutlich stärkere Blocker zu verkraften. Der Punkt ist nicht die Zahl allein, sondern die Botschaft dahinter: Ein Empfänger muss nicht nur schwache Nutzsignale sehen, sondern auch mit Störern umgehen können, die das gewünschte Signal um Größenordnungen übertreffen. Genau dafür braucht es Reserve im Regelkreis.

• Funkempfänger profitieren, wenn starke und schwache Signale direkt nebeneinander liegen.
• SDR-Messketten bleiben nutzbar, wenn die Eingangspegel beim Scannen oder Monitoring springen.
• Richtfunk und Backhaul gewinnen Stabilität, wenn Dämpfung durch Wetter, Ausrichtung oder Abstand schwankt.

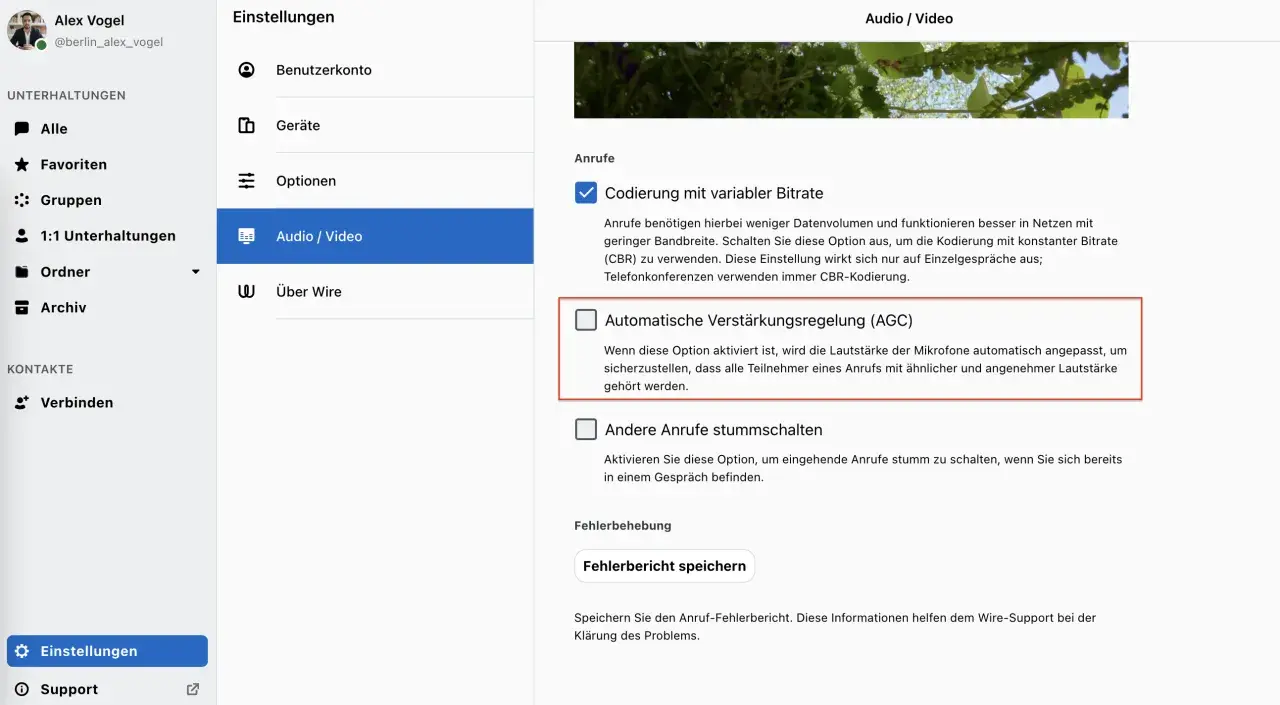

• Audio- und Sprachpfade werden verständlicher, wenn Sprecherpegel nicht ständig von zu leise auf zu laut kippen.
• Messgeräte schützen ihre Eingangsbereiche, damit ADC und Auswerteeinheit nicht aus dem Fenster laufen.

AGC ist damit kein Luxusmerkmal, sondern eine Schutz- und Komfortfunktion zugleich. Der Nutzen ist hoch, aber nur, wenn die Regelung zum Signaltyp passt und nicht blind auf jedes Maximum reagiert.

Woran man eine gute Regelung erkennt

Ich bewerte AGC nicht daran, ob sie „irgendwie“ eingreift, sondern daran, wie sauber und vorhersehbar sie eingreift. Drei Fragen sind dabei besonders wichtig: Bleibt der Ausgangspegel in einem engen Bereich? Kommen starke Signale ohne Clipping durch? Und wirkt die Regelung im Nutzsignal unauffällig oder macht sie hör- oder messbare Artefakte?

Besonders wichtig sind die Zeitkonstanten. Attack ist die Zeit, mit der die Verstärkung bei zu hohem Eingang reduziert wird. Release ist die Zeit, mit der die Verstärkung nach einem Pegelabfall wieder hochfährt. Ist die Attack zu langsam, rutscht die Kette ins Clipping. Ist die Release zu schnell, entsteht das typische Pumpen, das in Audio nervt und in Datenpfaden den Pegel „atmen“ lässt.

• Stabiler Zielpegel trotz schwankender Eingänge
• Genügend Headroom vor Mischer, ADC oder Endverstärker
• Keine sichtbaren oder hörbaren Pump-Effekte bei Sprach- und Modulationssignalen
• Saubere Reaktion auf Blocker, ohne den Nutzpegel unnötig zu ziehen
• Passender Regelbereich, damit die Kette nicht ständig am Anschlag hängt

Wenn ich ein System messe, teste ich es nicht nur mit einem ruhigen Sinus, sondern auch mit realistischen Pegelsprüngen und hoher Signaldichte. Genau dort zeigt sich, ob die Regelung wirklich stabil ist oder nur auf dem Papier gut aussieht. Von dort ist es nicht weit zu den typischen Fehlern, die viele Designs unnötig schwächen.

Die typischen Fehler bei der Auslegung

Die meisten Probleme mit AGC entstehen nicht durch das Prinzip selbst, sondern durch falsche Annahmen in der Auslegung. Ein Kreis kann nur so gut regeln, wie seine Messung, sein Sollwert und seine Zeitkonstante zusammenpassen. Ich sehe immer wieder dieselben Fehler:

• Der Sollwert wird zu hoch gesetzt, sodass nachfolgende Stufen zu wenig Reserve haben.
• Die Detektion passt nicht zum Signal, etwa Peak-Messung bei stark modulierten Nutzsignalen mit hohen Spitzen.
• Der Loop-Filter ist zu aggressiv und lässt die Verstärkung „jagen“.
• Die Regelung sitzt an der falschen Stelle der Kette und bekämpft ein Problem, das eigentlich vorher entsteht.
• Der Testfall ist zu sauber, etwa nur ein statischer Ton statt echter Feldbedingungen mit Blockern und Pegelsprüngen.
• Mehrere variable Verstärker sind nicht sauber aufeinander abgestimmt, obwohl die Übergabe zwischen ihnen entscheidend wäre.

Gerade der letzte Punkt wird oft unterschätzt. Wenn zwei variable Stufen hintereinander sitzen, muss klar sein, welche Stufe wann die Hauptarbeit übernimmt. Andernfalls wächst zwar der Regelbereich, aber nicht die Qualität der Regelung. Genau an dieser Stelle trennt sich ein brauchbares Design von einer Schaltung, die im Labor gerade so funktioniert.

Wann AGC die bessere Wahl ist und wann nicht

Ich trenne in der Praxis gern zwischen Schutzfunktion und Komfortfunktion: AGC schützt die Kette, aber sie ersetzt kein gutes Frontend. Darum lohnt sich der Vergleich mit anderen Lösungen, bevor man sich auf einen Regelansatz festlegt.

Für modulierte Empfangssignale, Mobilfunkpfade und schwankende Funkstrecken ist AGC meist die bessere Wahl. Für feste Laboraufbauten oder klar definierte Messbereiche reicht oft manuelle Verstärkung. Und wenn nur Überlastspitzen abgefangen werden müssen, ist ein Limiter oft ehrlicher als eine zu komplexe Regelung. Entscheidend ist also nicht die Bezeichnung, sondern die reale Aufgabe der Kette.

Was ich für stabile Empfangsketten in wechselnden Netzen priorisieren würde

Wenn ich eine Regelung bewerte, beginne ich nicht mit dem Algorithmus, sondern mit dem Signalverlauf. Ich will zuerst wissen, wie groß die Pegelschwankungen tatsächlich sind, wo das Rauschen sitzt und wie viel Reserve die Folgestufen brauchen. Daraus ergibt sich der Sollwert, nicht umgekehrt.

• Den maximalen und minimalen Eingangspegel real messen, nicht schätzen.
• Den Sollpegel so wählen, dass ADC, Mischer und Verstärker genügend Reserve behalten.
• Peak-, RMS- oder Mittelwertdetektion an den Signaltyp anpassen.
• Mit schwachen Nutzsignalen und starken Blockern gleichzeitig testen.
• Gain-Hunting beobachten und bei Bedarf Attack, Release oder Loop-Gain entschärfen.
• Die Regelung als Teil der gesamten Empfangskette denken, nicht als Reparatur für ein schlechtes Frontend.

Genau diese Reihenfolge macht den Unterschied in Netzen mit schwankenden Feldstärken und in Infrastrukturen, die nicht permanent manuell nachgeführt werden können. Eine gute AGC fällt dann kaum auf, weil sie still im Hintergrund arbeitet. Und das ist am Ende das beste Zeichen dafür, dass sie richtig ausgelegt ist.
