Die harmonische Verzerrung (harmonic distortion) zeigt, wie weit sich ein Signal von einer reinen Sinusform entfernt, sobald eine Schaltung nicht mehr streng linear arbeitet. Für die Signalverarbeitung ist das praktisch relevant, weil schon kleine Oberwellen Messwerte, Kanalnutzung und Effizienz einer Funk- oder Verstärkerkette verändern können. In diesem Artikel geht es deshalb um Ursachen, Messung, Interpretation von THD und um die Stellschrauben, die in realen Telekommunikationssystemen am meisten bringen.
Das sind die wichtigsten Punkte zu Oberwellen und THD
- Oberwellen entstehen fast immer dort, wo ein Bauteil in die Nichtlinearität läuft, etwa durch Sättigung, Clipping oder einen schlechten Arbeitspunkt.
- THD macht den Fehler als Verhältnis der Oberwellen zur Grundwelle sichtbar; in der Praxis reicht oft der Blick auf die 2. bis 5. Harmonische.
- Hohe Aussteuerung verschlechtert die Signalreinheit meist stärker als niedrige Aussteuerung, weil der lineare Bereich kleiner wird.
- THD ist nützlich, aber bei Mehrtonsignalen oder eng belegten Funkkanälen braucht man zusätzlich IMD, ACPR oder SFDR.
- In Telekommunikationsketten kosten Verzerrungen oft direkt Reichweite, Spektrumsreserve und Energieeffizienz.
Was die Verzerrung aus einem Sinus macht
Ein idealer Sinus enthält nur eine Frequenz. Sobald eine reale Schaltung den Verlauf verbiegt, kommen ganzzahlige Vielfache dieser Grundfrequenz dazu: 2f, 3f, 4f und so weiter. Genau das ist der Kern der harmonischen Verzerrung, also der Abweichung von einer sauberen Sinusform durch nichtlineare Komponenten.
Ich lese THD deshalb nicht als abstrakte Zahl, sondern als Energieverteilung: Wie viel vom Ausgangssignal steckt noch in der Grundwelle, und wie viel ist bereits in Oberwellen abgewandert? Bei einem 1-kHz-Ton tauchen die neuen Anteile dann bei 2 kHz, 3 kHz, 4 kHz usw. auf. Je stärker die höheren Harmonischen wachsen, desto härter ist die Nichtlinearität meist ausgeprägt.
Praktisch hilft dabei eine einfache Faustregel: Der zweite und dritte Oberton sind oft die ersten Warnsignale, die höheren Ordnungen zeigen, wie knapp die Kette an ihrer Grenze betrieben wird. Damit ist die Ursache aber noch nicht gefunden, und genau dort wird die Analyse interessant.
Wo diese Anteile entstehen, hängt stark davon ab, ob die Kette analog, digital oder gemischt aufgebaut ist.
Wo sie in der Signalkette entsteht
Analoge Stufen
Analoge Stufen sind die häufigste Quelle. Ein Operationsverstärker mit zu wenig Versorgungsspannung, ein Leistungsverstärker am Anschlag oder ein Mixer mit falschem Arbeitspunkt erzeugt schnell Oberwellen. Texas Instruments weist in Messhinweisen darauf hin, dass mit wachsendem Ausgangshub die Verzerrung deutlich ansteigt; genau deshalb ist Reserve im Betrieb oft wichtiger als ein spektakulärer Maximalwert im Datenblatt.
Digitale Grenzfälle
Im Digitalen ist das Bild anders, aber nicht harmloser. Ein zu hoch ausgesteuerter Fixed-Point-Pfad clippt hart, ein DAC ohne genügend Reservebits produziert unsaubere Kanten und ein ADC am Vollbereich liefert zwar ein scheinbar starkes Signal, aber keinen sauberen Messwert. Reines Quantisierungsrauschen ist etwas anderes als harmonische Verzerrung, doch in der Praxis treten beide häufig zusammen auf, wenn der Pegel schlecht gewählt ist.
Lesen Sie auch: Bandstoppfilter verstehen – Störungen gezielt entfernen
Wandler und Mischstufen
Bei A/D- und D/A-Wandlern zählt außerdem die Terminierung. Falsche Last, falsche Eingangsimpedanz oder ein zu warmer Referenzpfad verschieben die Messung schneller, als viele erwarten. Bei Mischstufen kommen zusätzlich neue Frequenzprodukte hinzu, die nicht mehr sauber als einfache Oberwellen zu lesen sind. Genau deshalb lohnt sich der Blick auf das Spektrum statt nur auf die Zeitachse.
Wo die Verzerrung entsteht, erklärt aber noch nicht, wie man sie erkennt. Dafür braucht es den Frequenzraum und eine saubere Messidee.

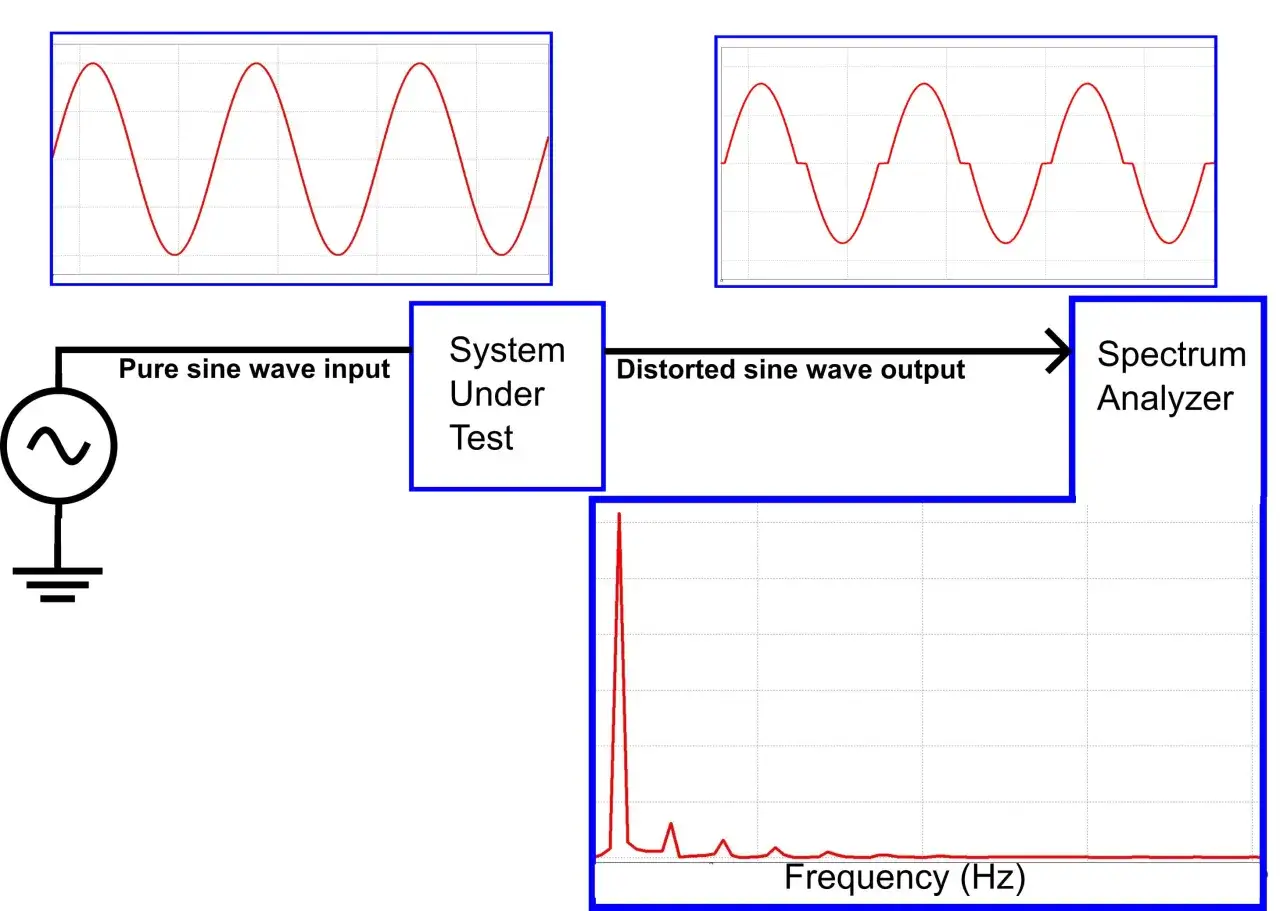

Wie man sie im Spektrum erkennt
In der FFT oder am Spektrumanalysator sieht ein sauberer Sinus fast langweilig aus: eine dominante Grundwelle und sonst wenig. Sobald die Kette nicht mehr linear arbeitet, stehen links und rechts davon zusätzliche Linien auf ganzzahligen Vielfachen der Grundfrequenz. Das ist der schnellste visuelle Weg, um Verzerrungen zu erkennen.
| Bestandteil | Beispiel bei 1 MHz | Was ich daraus lese |
|---|---|---|
| Grundwelle | 1 MHz | Referenzsignal, auf das alle weiteren Anteile bezogen werden |
| 2. Harmonische | 2 MHz | Oft ein Hinweis auf Asymmetrie oder sanfte Nichtlinearität |
| 3. Harmonische | 3 MHz | Häufig das erste klare Warnsignal bei Übersteuerung |
| 4. und 5. Harmonische | 4 MHz und 5 MHz | Zeigen meist, dass die Kette deutlich zu nah an der Grenze läuft |

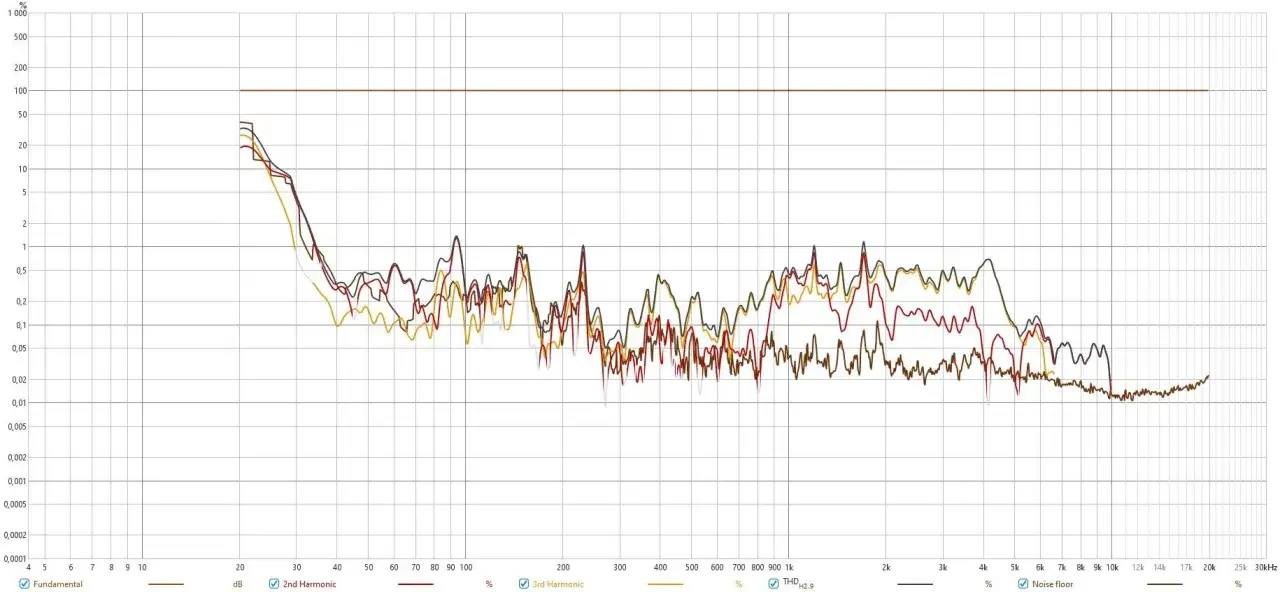

Wenn die Oberwellen mit steigendem Pegel überproportional wachsen, ist das für mich ein klares Indiz, dass nicht nur das Nutzsignal stärker wird, sondern auch die Nichtlinearität. In einem guten Messaufbau verschwinden die höheren Harmonischen schnell im Rauschboden; wenn sie trotzdem klar sichtbar bleiben, ist das kein Schönheitsfehler, sondern ein technischer Befund.
Das Diagramm zeigt also den Ort des Problems, aber noch nicht den richtigen Kennwert für jede Anwendung.
Warum THD allein nicht immer reicht
THD ist ein sauberer Kennwert, aber er beantwortet nicht jede Frage. Er funktioniert am besten bei einem einzelnen Sinus, also genau dort, wo man Bauteile, Verstärker oder Wandler isoliert prüft. Sobald mehrere Träger, digitale Modulation oder ein breiter Frequenzbereich ins Spiel kommen, sind andere Kennzahlen oft aussagekräftiger.
| Kennwert | Was er misst | Wann ich ihn bevorzuge |
|---|---|---|
| THD | Oberwellen relativ zur Grundwelle | Einzelton, Bauteilprüfung, Grundabgleich |
| THD+N | Oberwellen plus Rauschen | Audio, ADCs, End-to-end-Messungen |
| IMD | Mischprodukte mehrerer Töne | Funk, Mehrträgerbetrieb, Verstärker unter Last |
| SFDR | Abstand zum größten Störton | ADCs und sehr spektrumsreine Anwendungen |
| EVM | Abweichung der Modulationssymbole vom Ideal | Digitale Funkübertragung mit QAM, OFDM oder ähnlichen Verfahren |
Rohde & Schwarz beschreibt THD als kombinierte Oberwellenleistung relativ zur Grundwelle; in modernen Spektrumanalysatoren lässt sich außerdem festlegen, wie viele Harmonische in die Berechnung eingehen. Ich halte das für wichtig, weil zwei Messungen mit derselben Prozentzahl ganz unterschiedlich sein können, wenn die eine nur die ersten drei Harmonischen zählt und die andere den Blick weiter öffnet.
Als grobe Orientierung lese ich THD so: Unter 0,1 Prozent ist das Signal in vielen Mess- und Audioanwendungen sehr sauber, 0,1 bis 1 Prozent ist je nach Anwendung prüfenswert, und oberhalb von 1 Prozent wird es meist deutlich problematisch. 0,1 Prozent entspricht dabei ungefähr -60 dB. Die Zahl allein sagt aber noch nicht, ob der Fehler von der Schaltung, vom Messaufbau oder von zu wenig Reserve kommt.
Sobald klar ist, welcher Kennwert zählt, geht es an die Stellschrauben im Aufbau.
Wie man Verzerrungen in der Praxis senkt
In der Praxis beginne ich immer mit dem einfachsten Punkt: genug Headroom. Wer eine Stufe dauerhaft am Limit betreibt, kauft sich unnötig Oberwellen ein. Wenn es die Anwendung zulässt, plane ich einige dB Reserve ein, oft 3 bis 6 dB, bevor die Kette hör- oder sichtbar in die Kompression läuft.
- Den Arbeitspunkt sauber einstellen. Bias, Versorgung und Temperatur entscheiden stark darüber, wie linear ein Bauteil arbeitet.
- Nicht bis zum letzten dB aussteuern. Reserve verhindert Clipping und reduziert die Entstehung harter Oberwellen.
- Filter gezielt einsetzen. Ein Filter kann Restoberwellen dämpfen, aber es repariert keine Übersteuerung an der Quelle.
- Digitale Pfade sauber skalieren. Wer mit Reservebits, sinnvollen Pegeln und sauberer Dynamik arbeitet, reduziert harte Begrenzung.
- Linearisierung nutzen, wenn sie sinnvoll ist. Vorverzerrung oder andere Linearisierungsverfahren lohnen sich vor allem in HF-Ketten und bei Leistungsverstärkern.
- Messaufbau ehrlich halten. Last, Terminierung, Bandbreite und Fensterung dürfen nicht selbst zum Fehler werden.
Mein wichtigster Praxispunkt: Ein gutes Filterdesign ersetzt keinen schlechten Arbeitspunkt. Wenn die Stufe schon in die Sättigung läuft, kann ein Filter nur die Spuren der Übersteuerung dämpfen, nicht das Problem selbst lösen. Genau deshalb ist die Reihenfolge entscheidend: erst linear betreiben, dann sauber filtern.
Gerade in Netzen mit begrenzter Versorgung und knappen Wartungsfenstern wird daraus ein echter Betriebsfaktor.
Warum das für Telekommunikation und Infrastruktur zählt
In Telekommunikationsnetzen hat harmonische Verzerrung direkte Folgen. Oberwellen können in Nachbarkanäle oder außerhalb der Spektrumsmaske rutschen, Leistungsverstärker müssen stärker zurückgeregelt werden und der Energiebedarf steigt für dieselbe nutzbare Sendeleistung. In Infrastrukturumgebungen mit langen Versorgungswegen, knapper Kühlung oder seltenen Servicefahrten ist das besonders unangenehm, weil jeder unnötig verbrannte Wattpunkt Reichweite und Stabilität kostet.
- Spektrumsreserve. Saubere Verstärker helfen, die geforderte Maske einzuhalten und Störungen zu vermeiden.
- Energieeffizienz. Weniger Verzerrung bedeutet oft weniger Backoff und damit bessere nutzbare Ausgangsleistung.
- Modulationsqualität. Bei digitalen Verfahren schlagen Verzerrungen direkt auf EVM und damit auf die Übertragungsqualität durch.
- Betriebsstabilität. In warmen oder schwankenden Umgebungen steigt das Risiko, dass die Kette aus ihrem linearen Bereich rutscht.
Für Leser, die Infrastruktur nicht nur technisch, sondern auch wirtschaftlich betrachten, ist genau das der Punkt: Ein sauber arbeitender Signalpfad spart nicht nur Messzeit, sondern auch Energie, Ausfälle und Nacharbeit. Das ist in stabilen Netzen wichtig und in entlegenen Gebieten noch wichtiger.
Wer so ein System bewertet, braucht am Ende nur wenige Kennzahlen, aber die richtigen.
Welche Kennzahlen ich am Ende zuerst prüfe
Wenn ich eine Signalkette bewerte, gehe ich in dieser Reihenfolge vor: erst der reale Betriebspegel, dann das Spektrum, dann die Frage, ob überhaupt die richtige Metrik gewählt wurde. Eine einzelne Zahl kann sauber aussehen und trotzdem das falsche Problem beschreiben.
- THD am tatsächlichen Arbeitspunkt. Nicht nur im Labor-Nominalwert, sondern bei realer Last und realer Temperatur.
- IMD oder ACPR. Sobald mehrere Träger oder Nachbarkanäle relevant sind, ist das oft wichtiger als THD allein.
- EVM. Wenn digitale Modulation im Spiel ist, zeigt dieser Wert schnell, ob die Übertragung noch ausreichend sauber ist.
- Spektrale Lage der 2., 3. und 5. Harmonischen. Entscheidend ist nicht nur die Höhe, sondern auch, ob sie in kritische Bänder fallen.
- Versorgung und Temperatur. Viele Probleme tauchen erst auf, wenn die Kette warm wird oder die Spannung schwankt.
Die praktischste Sicht ist für mich immer dieselbe: Erst die Linearität sichern, dann die Oberwellen beobachten, dann den Kennwert wählen, der zur Anwendung passt. Wer nur auf eine Prozentzahl schaut, übersieht leicht, ob das Problem vom Verstärker, vom Wandler, vom Messaufbau oder von zu knappem Headroom kommt. Genau diese Unterscheidung spart in der Signalverarbeitung Zeit, Energie und Fehlersuche.
