Flash-ADC - Wann Geschwindigkeit wirklich zählt

Eckhard Heller 15. Februar 2026
Gaming-Tastatur mit 8KHz Polling Rate, ADC und 0,1ms Latenz. Ein flash converter für schnelle Reaktionen.

Inhaltsverzeichnis

Ein Flash-ADC ist die erste Wahl, wenn ein analoges Signal mit minimaler Verzögerung digitalisiert werden soll und die Bandbreite wichtiger ist als maximale Auflösung. Der englische Begriff flash converter bezeichnet genau diese Parallelarchitektur: Viele Komparatoren prüfen das Signal gleichzeitig, ein Encoder formt daraus das Binärwort. Ich zeige hier, wie der Wandler arbeitet, wo seine Grenzen liegen und wann er in Mess- und Telekommunikationssystemen die richtige Entscheidung ist.

Die wichtigsten Punkte zum Flash-ADC auf einen Blick

  • Ein Flash-ADC wandelt in einem einzigen Entscheidungsschritt und ist damit die schnellste klassische ADC-Architektur.
  • Die Komplexität wächst stark: Für n Bit braucht man typischerweise 2n - 1 Komparatoren.
  • Praktisch ist die Architektur vor allem bei sehr hoher Geschwindigkeit und eher niedriger bis mittlerer Auflösung sinnvoll.
  • In modernen Designs steckt der Flash-Teil oft als Vorstufe in Subranging- oder Pipeline-Wandlern.
  • Typische Einsatzfelder sind HF-Messung, Radar, schnelle Datenerfassung und Testgeräte in Telekommunikationsumgebungen.

Was ein Flash-ADC eigentlich leistet

Ich lese die Architektur immer zuerst als Kompromiss zwischen Tempo und Skalierbarkeit. Ein n-Bit-Flash-Wandler braucht theoretisch 2n - 1 Komparatoren: Bei 4 Bit sind das 15, bei 8 Bit 255 und bei 16 Bit 65.535. Genau daran sieht man sofort, warum diese Bauform zwar extrem schnell ist, sich aber nur begrenzt auf höhere Auflösungen hochziehen lässt.

Das Grundprinzip ist simpel und deshalb so stark: Der Eingang wird mit vielen Referenzschwellen gleichzeitig verglichen, und aus dem entstehenden Muster erzeugt ein Encoder den digitalen Code. Es gibt also kein schrittweises Nachtesten wie beim SAR-Wandler und keine mehrstufige Restwertverarbeitung wie bei einer Pipeline. Der Wandler trifft seine Entscheidung in einem sehr kurzen Zeitfenster, und genau das macht ihn für breite Bandbreiten interessant.

Aus dieser Direktheit ergeben sich aber auch die typischen Schwächen, und genau dort wird es in der Praxis spannend.

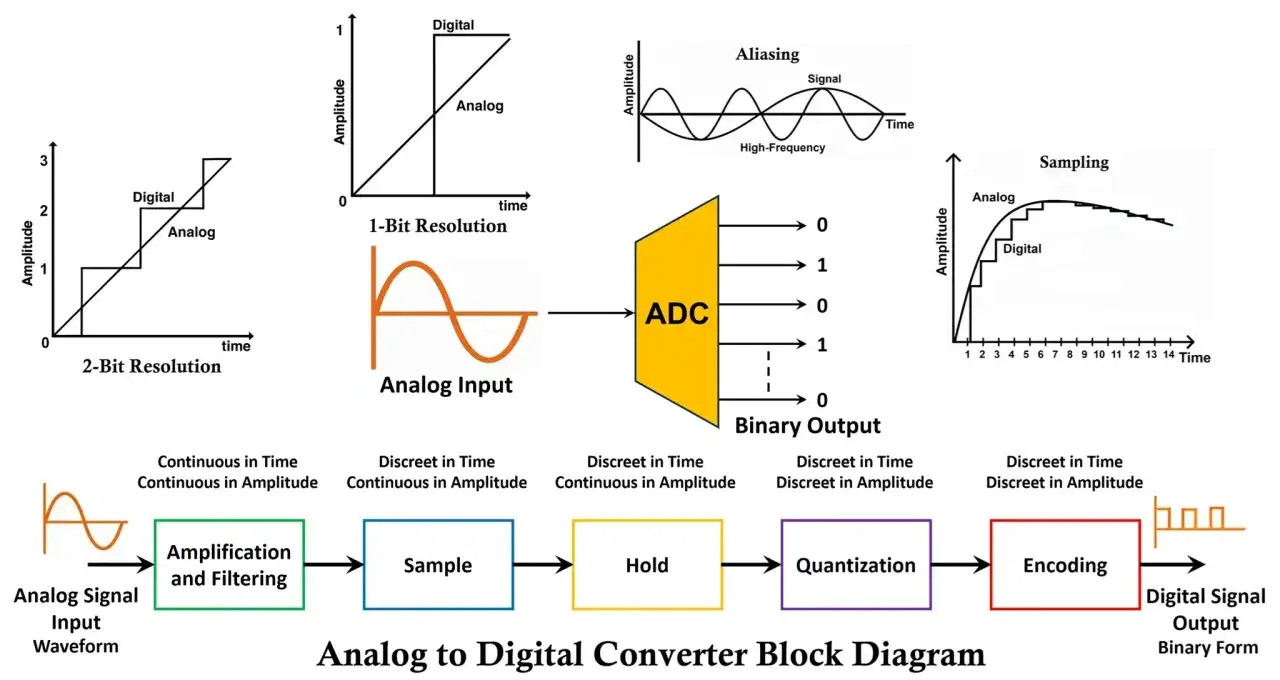

Blockdiagramm eines Analog-Digital-Wandlers, der die Schritte von der analogen Eingangsform zur digitalen Ausgabe zeigt. Ein Flash-Converter-Prinzip wird durch die schnelle Umwandlung illustriert.

So ist die Schaltung intern aufgebaut

Damit ein Flash-ADC zuverlässig arbeitet, müssen mehrere Bausteine sauber zusammenspielen. Ich würde die Schaltung in drei Teile zerlegen: Referenzleiter, Komparatorbank und Auswertung. Erst wenn alle drei Blöcke sauber ausgelegt sind, entsteht aus der abstrakten Idee ein brauchbarer Wandler.

Die Referenzleiter

Eine präzise Widerstandskette erzeugt gleichmäßig abgestufte Vergleichsspannungen. Jede Schwelle steht für einen kleinen Abschnitt des Eingangshubs. Wenn diese Leiter nicht sauber gematcht ist, wandert die Linearität des ganzen Wandlers mit. In schnellen Systemen ist das kein Detail, sondern eine Kernfrage der Genauigkeit.

Die Komparatorbank

Jeder Komparator prüft, ob das Eingangssignal oberhalb oder unterhalb seiner Schwelle liegt. Das Ergebnis ist zunächst kein Binärcode, sondern ein Thermometer-Code: eine Folge von Einsen bis zur Übertrittsstelle und danach Nullen. Je höher die Auflösung, desto mehr Komparatoren müssen gleichzeitig und möglichst identisch reagieren. Genau hier entstehen Offset-Probleme, Streuungen und gelegentlich auch Bubble-Fehler, also einzelne falsche Bits mitten in der Folge.

Lesen Sie auch: MEMS-Technologie verstehen – Ihr Leitfaden für moderne Elektronik

Der Prioritätsencoder und die Taktung

Der Prioritätsencoder übersetzt das Komparatormuster in ein normales Binärwort. In sehr schnellen Designs ist das Timing kritisch, weil auch die digitale Nachverarbeitung kaum Zeit hat, um Fehler zu glätten. Eine vorgeschaltete Abtast- und Halteschaltung hilft, wenn die Signalquelle selbst nicht stabil genug ist oder das Eingangssignal sehr schnell wechselt. In manchen Komparatoren ist dieser Sampling-Effekt bereits teilweise integriert, in anderen wird er explizit vor die Wandlerstufe gesetzt.

Wenn diese interne Kette sauber ausgelegt ist, wirkt der Flash-ADC überraschend direkt. Wenn nicht, wird aus Geschwindigkeit schnell ein Laborproblem. Genau deshalb lohnt sich der Blick auf die technischen Grenzen als Nächstes.

Warum Geschwindigkeit hier mit Aufwand bezahlt wird

Die größte Stärke der Architektur ist gleichzeitig ihr Nachteil: Parallelität. Viele Komparatoren bedeuten viel Fläche, hohen Strombedarf und einen aufwendigen Abgleich. Das ist kein akademisches Problem, sondern ein sehr praktisches. Ein 8-Bit-Flash-Wandler mit 255 Komparatoren ist noch machbar, ein 16-Bit-Design mit 65.535 Komparatoren ist als reine Flash-Lösung in der Regel wirtschaftlich und technisch unvernünftig.

  • Komparatorzahl - Sie wächst exponentiell mit der Bitzahl. Mehr Auflösung heißt beim Flash-Prinzip nicht linear mehr Aufwand, sondern sehr schnell deutlich mehr Hardware.
  • Offset und Matching - Schon kleine Abweichungen zwischen den Komparatoren verschieben die Schwellen. Das führt zu Inlinearität oder zu fehlenden Codes.
  • Referenznetzwerk - Die Leiter muss stabil, rauscharm und temperaturfest sein. Drift oder Rauschen wirken direkt auf das Ergebnis.
  • Eingangsbelastung - Die Komparatorbank belastet die Quelle stark. Der Treiber vor dem ADC muss schnell und niederohmig genug sein.
  • Taktjitter - Bei sehr hohen Frequenzen kann schon der Zeitfehler des Takts die effektive Auflösung drücken. Die ENOB, also die effektiv nutzbare Bitzahl, fällt dann trotz schneller Schaltung.

Moderne Entwürfe versuchen diese Schwächen mit Redundanz, Offset-Kalibrierung und digitaler Fehlerkorrektur abzufedern. Das hilft, ersetzt aber nicht die Grundregel: Je mehr Bits du willst, desto unfreundlicher wird die reine Flash-Architektur. Deshalb taucht sie heute oft eher als Baustein in Hybridwandlern auf als als alleinstehende Lösung.

Damit ist der technische Preis klar; die nächste Frage lautet, wo sich dieser Aufwand überhaupt lohnt.

Wo diese Architektur in der Praxis Sinn ergibt

Ich setze einen Flash-ADC immer dann gedanklich auf die Liste, wenn das Signal schnell, breitbandig und zeitkritisch ist. Das gilt in der Telekommunikation ebenso wie in der Messtechnik oder bei Infrastrukturtests. Gerade dort, wo kurze Impulse, schnelle Flanken oder breitbandige HF-Signale sauber erfasst werden müssen, spielt die Architektur ihre Stärken aus.

  • Spektrumanalysatoren und schnelle Oszilloskope - Hier zählt, dass ein kurzes Ereignis ohne spürbare Latenz erfasst wird. Die reine Geschwindigkeit ist oft wichtiger als das letzte halbe Bit Auflösung.
  • Radar und breitbandige HF-Empfänger - Breite Signale und schnelle Änderungen brauchen einen Wandler, der nicht erst intern nachdenken muss. Der Flash-Ansatz passt genau zu dieser Anforderung.
  • Test- und Messgeräte - In Laboren und Feldmessungen ist ein robuster, schneller Zugriff auf das Eingangssignal wertvoll, besonders wenn viele transiente Vorgänge sichtbar gemacht werden sollen.
  • Telekommunikations-Frontends - In schnellen Empfangsketten, Richtfunk- oder Basisstationsumgebungen ist der Flash-Teil dann relevant, wenn geringe Latenz und große Bandbreite vor der eigentlichen digitalen Verarbeitung stehen.
  • Hybridarchitekturen - In Subranging- oder Pipeline-Wandlern übernimmt eine kleine Flash-Stufe oft die grobe Vorentscheidung. Das ist heute vielleicht der wichtigste praktische Einsatzzweck überhaupt.

Die Konsequenz ist klar: Wer eine hohe Bandbreite braucht und mit begrenzter Bitzahl leben kann, bekommt hier ein sehr starkes Werkzeug. Wer dagegen möglichst viele Bits bei moderatem Energiebedarf sucht, landet meist bei anderen Architekturen. Genau diesen Vergleich ziehe ich als Nächstes heran.

Wie er sich gegen SAR und Pipeline schlägt

Für die Auswahl ist der Architekturvergleich oft nützlicher als jede Einzelbeschreibung. Ich halte ihn für die ehrlichste Entscheidungshilfe, weil er nicht nur die Geschwindigkeit, sondern auch Auflösung, Latenz und Aufwand sichtbar macht.

Architektur Stärke Schwäche Typischer Einsatz
Flash-ADC Extrem hohe Geschwindigkeit, minimale Latenz Hoher Strombedarf, große Komplexität, eher niedrige Auflösung HF-Messung, Radar, schnelle Datenerfassung
SAR Guter Kompromiss aus Auflösung und Energiebedarf Sequenzielles Verfahren, daher langsamer Sensorik, allgemeine Messaufgaben, viele Embedded-Systeme
Pipeline Hohe Geschwindigkeit bei brauchbarer bis hoher Auflösung Mehr Latenz, komplexeres Timing Kommunikation, Video, schnelle Messketten
Subranging oder Half-Flash Weniger Komparatoren als reine Flash-Architektur Komplexer als SAR, weniger direkt als reiner Flash-ADC Hybride Hochgeschwindigkeitswandler

Meine Faustregel ist einfach: Wenn ich in einer Spezifikation deutlich über 8 Bit gehen muss und gleichzeitig hohe Geschwindigkeit gefordert ist, prüfe ich zuerst eine Pipeline- oder Hybridlösung. Wenn dagegen die Latenz fast null sein soll und die Bandbreite wirklich im Vordergrund steht, bleibt die Flash-Architektur sehr attraktiv. Der Unterschied liegt also weniger im Prestige als in der sauberen Passung zur Anwendung.

Bleibt die Frage, worauf ich bei der Auslegung in der Praxis zuerst achte, bevor ich mich überhaupt auf eine Architektur festlege.

Worauf ich bei Auswahl und Layout zuerst achte

In Projekten mit sehr schnellen Wandlern entscheide ich selten nach dem Datenblatt allein. Ich schaue zuerst auf die Randbedingungen des gesamten Frontends, denn ein Flash-ADC ist nur so gut wie die Umgebung, die ihn füttert.

  • Treiberstufe vor dem ADC - Sie muss schnell, stabil und niederohmig genug sein. Ein schwacher Treiber macht die Komparatorbank unnötig nervös.
  • Saubere Referenzspannung - Drift, Rauschen und Temperaturgänge wirken direkt auf die Schwellen. Eine gute Referenz ist hier kein Zubehör, sondern Teil des Wandlers.
  • Offset und Fehlerkorrektur - Bei hohen Geschwindigkeiten sind kleine Abweichungen unvermeidlich. Digitale Korrektur kann helfen, aber nur innerhalb sinnvoller Grenzen.
  • Taktqualität - Jitter wird bei hohen Eingangsfrequenzen schnell zum limitierenden Faktor. Ein schneller ADC mit schlechtem Takt ist am Ende trotzdem nur mittelmäßig.
  • Thermik und Energiehaushalt - Hohe Parallelität kostet Strom. Wenn das System im Feld läuft, etwa in Telekommunikations- oder Infrastrukturmessungen, zählt die Wärme genauso wie die reine Datenrate.

Wer diese Punkte sauber abarbeitet, vermeidet die meisten Enttäuschungen schon vor dem ersten Messaufbau. Für mich bleibt der reine Flash-ADC deshalb ein Spezialwerkzeug mit klarer Rolle: Er ist nicht die universelle Antwort, aber dort, wo Geschwindigkeit und Direktheit zählen, ist er schwer zu schlagen. Genau diese Ehrlichkeit macht ihn in der Elektronik bis heute relevant.

Häufig gestellte Fragen

Ein Flash-ADC ist ein Analog-Digital-Wandler, der ein analoges Signal in einem einzigen Schritt digitalisiert. Er nutzt eine Bank von Komparatoren, die das Eingangssignal gleichzeitig mit verschiedenen Referenzspannungen vergleichen, um einen schnellen digitalen Ausgang zu erzeugen.

Seine Geschwindigkeit resultiert aus der parallelen Architektur. Im Gegensatz zu sequenziellen Wandlern trifft der Flash-ADC seine Entscheidung in einem einzigen Taktzyklus, da alle Komparatoren gleichzeitig arbeiten. Dies minimiert die Latenz erheblich.

Die Hauptnachteile sind die hohe Komplexität und der hohe Stromverbrauch, da die Anzahl der Komparatoren exponentiell mit der gewünschten Auflösung steigt (2^n - 1 Komparatoren für n Bit). Dies begrenzt die praktische Auflösung auf typischerweise 8 Bit.

Flash-ADCs werden eingesetzt, wenn extrem hohe Geschwindigkeit und minimale Latenz entscheidend sind, beispielsweise in Spektrumanalysatoren, Oszilloskopen, Radar-Systemen, schnellen Datenerfassungssystemen und als Vorstufe in Hybrid-Wandlern.
