Ein band pass filter lässt nur einen begrenzten Frequenzbereich durch und dämpft alles darunter und darüber. In der Signalverarbeitung ist genau diese Selektivität oft die Voraussetzung dafür, dass ein Nutzsignal sauber ausgewertet, übertragen oder gemessen werden kann. Ich gehe hier durch die Funktion, die wichtigsten Kennwerte und die praktische Auslegung in Kommunikations- und Messsystemen.
Die wichtigsten Punkte, die man vor der Auslegung kennen sollte
- Ein Bandpassfilter hat immer ein unteres und ein oberes Grenzband sowie ein klar definiertes Durchlassband dazwischen.
- Mittenfrequenz, Bandbreite, Güte, Einfügedämpfung und Gruppenlaufzeit bestimmen, ob der Filter in der Praxis wirklich passt.
- Analoge Filter greifen direkt im Signalpfad ein, digitale Filter bieten mehr Flexibilität nach der Abtastung.
- Je schmaler das Band und je steiler die Flanken, desto anspruchsvoller werden Bauteile, Rechenleistung und Stabilität.
- In der Telekommunikation schützt ein guter Bandpass vor Nachbarkanälen, Rauschen und Übersteuerung.
Wie ein Bandpassfilter Signale sortiert

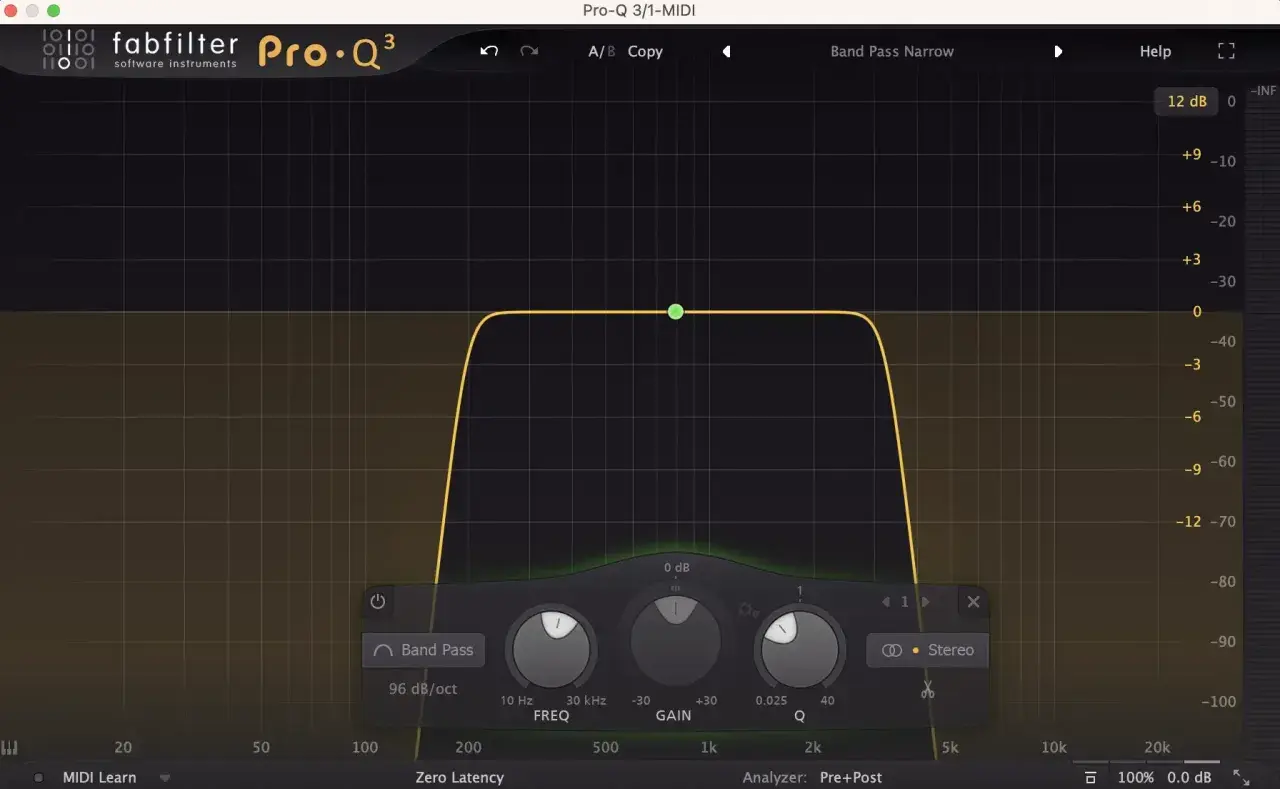

Das Grundprinzip ist schlicht: Ein Bandpassfilter definiert einen Bereich, in dem ein Signal möglichst wenig gedämpft wird, und zwei Bereiche, in denen es deutlich abgeschwächt wird. Die untere Grenzfrequenz fl und die obere Grenzfrequenz fh begrenzen das Durchlassband; dazwischen liegt die Mittenfrequenz f0. In der Praxis werden die Grenzpunkte oft bei -3 dB angegeben, weil das ein gut vergleichbarer Referenzwert ist.
Wichtig ist der Denkfehler, den ich bei Einsteigern oft sehe: Ein Bandpass ist keine harte Wand. Er arbeitet mit Übergangsbereichen, und genau diese Flanken entscheiden darüber, wie gut Störungen unterdrückt werden. Die Bandbreite ergibt sich aus B = fh - fl; die Güte Q = f0 / B beschreibt, wie schmal oder selektiv der Filter ist. Ein hoher Q-Wert bedeutet also nicht automatisch ein „besseres“ Ergebnis, sondern oft nur: enger, empfindlicher, anspruchsvoller.
In vielen Entwürfen entsteht der Bandpass praktisch als Kombination aus Hochpass und Tiefpass, entweder als echte analoge Schaltung oder als digitale Filterkette. Für die Signalverarbeitung ist das nützlich, weil man damit einen Frequenzbereich gezielt isoliert, bevor Rauschen, Nachbarkanäle oder Gleichanteile das Ergebnis verfälschen. Genau an dieser Stelle wird aus einem abstrakten Filter eine sehr konkrete Qualitätsmaßnahme, und deshalb lohnt sich der Blick auf die Kennwerte.
Welche Kennwerte in der Praxis wirklich zählen
Wenn ich einen Filter bewerte, schaue ich nicht zuerst auf den Namen der Topologie, sondern auf die messbaren Eigenschaften. Die Tabelle unten trennt sauber zwischen Theorie und Alltag.
| Kennwert | Was er beschreibt | Warum er praktisch wichtig ist |
|---|---|---|
| Mittenfrequenz | Zentrum des Durchlassbands | Bestimmt, ob der Filter den Zielkanal wirklich trifft |
| Bandbreite | Abstand zwischen unterer und oberer Grenzfrequenz | Zu schmal beschnittene Nutzsignale, zu breit durchgelassene Störungen |
| Güte Q | Verhältnis von Mittenfrequenz zu Bandbreite | Hohe Selektivität, aber oft empfindlicher und schwerer stabil zu halten |
| Einfügedämpfung | Pegelverlust im Durchlassband | Zu hoch bedeutet weniger Signalreserve und mehr Verstärkerbedarf |
| Flankensteilheit | Wie schnell der Übergang ins Sperrband erfolgt | Entscheidet über die Unterdrückung von Nachbarkanälen |
| Gruppenlaufzeit | Frequenzabhängige Verzögerung | Wichtig bei Sprache, Daten und zeitkritischen Signalen |
| Toleranz und Drift | Abweichung durch Fertigung, Temperatur und Alterung | Kann einen sauberen Entwurf im Feld sichtbar verschieben |
Je schmaler das Band und je steiler die Flanken, desto stärker steigt der Aufwand an der Bauteil- und Systemseite. Bei analogen Schaltungen spielen Streuungen von Widerständen, Kondensatoren und Induktivitäten hinein; bei digitalen Filtern sind Abtastrate, numerische Genauigkeit und Latenz die begrenzenden Faktoren. Die Kennzahl allein reicht nie - man muss immer sehen, wie sie in der realen Kette wirkt. Genau deshalb ist der nächste Schritt die Frage, ob man analog, digital oder hybrid arbeiten sollte.
Analoge, digitale und hybride Lösungen im Vergleich
Ob ein Filter analog oder digital umgesetzt wird, hängt weniger von Geschmack als von der Stelle im Signalweg ab. Vor dem ADC braucht man oft eine analoge Vorselektion, danach kann ein digitaler Filter viel flexibler arbeiten. In modernen Kommunikationssystemen ist die Kombination beider Welten meist die robusteste Lösung.
| Ansatz | Stärke | Schwäche | Typischer Einsatz |
|---|---|---|---|
| Analog | Direkt im Signalpfad, keine Abtastung nötig, geringe Latenz | Bauteiltoleranzen, Drift, begrenzte Nachjustierung | RF-Front-End, Vorselektion, Schutz vor Übersteuerung |
| Digital | Sehr flexibel, reproduzierbar, leicht anpassbar | Abtastrate, Rechenaufwand, Quantisierung, Latenz | Post-Processing, SDR, Messauswertung, Software-Defined Radio |
| Hybrid | Vorsortierung analog, Feinselektion digital | Mehr Designaufwand, mehr Schnittstellen | Moderne Empfänger, Multiband-Systeme, Telemetrie |
Bei digitalen Filtern ist die Abtastfrequenz der harte Rahmen. Liegt sie zu nah am Nutzband, wird die Trennung teuer oder unzuverlässig, weil die Übergangszone schmal bleiben muss und Aliasing vermieden werden muss. Ich achte deshalb zuerst darauf, dass das analoge Front-End sauber genug ist, bevor ich an feinere digitale Korrekturen denke. Wer nur auf den DSP vertraut, holt sich Störungen oft viel zu spät in die Kette.
Unter den digitalen Verfahren haben FIR-Filter oft den Vorteil einer linearen Phase, während IIR-Filter mit weniger Rechenaufwand auskommen und bei gleichem Aufwand oft steilere Flanken erreichen. Das ist kein Schönheitswettbewerb, sondern eine Abwägung zwischen Frequenztrennung, Laufzeitverhalten und Rechenbudget. Und genau diese Abwägung wird in Telekommunikationssystemen sehr konkret, sobald mehrere Dienste im gleichen Spektrum nebeneinanderlaufen.
Wo Bandpassfilter in Telekommunikation und Messsystemen den Unterschied machen
Gerade in der Telekommunikation ist ein sauber ausgelegter Bandpass kein Randbauteil, sondern oft die erste Verteidigungslinie gegen Störungen. Das gilt für Mobilfunk, Richtfunk, Satellitenempfang, SDR-Prototypen und auch für die Auswertung von Sensorsignalen in Infrastrukturprojekten. In Netzen mit knappen Frequenzfenstern und wechselnden Störern entscheidet der Filter mit darüber, ob ein System stabil oder nervös wirkt.
- Empfängerfrontends: Ein Bandpass begrenzt den Frequenzbereich schon vor der Demodulation und schützt so den Verstärker vor starken Außerband-Signalen.
- Richtfunk und Satellitenstrecken: Hier hilft er, den gewünschten Träger aus dicht benachbarten Diensten und Eigenstörungen herauszuschneiden.
- Sprach- und Audioverarbeitung: Sprachanteile liegen nur in einem begrenzten Bereich; tiefe Drifts und hohe Störanteile lassen sich damit gut entfernen.
- Sensorik und Zustandsüberwachung: Vibrationen, EMG oder akustische Muster werden oft erst durch einen passenden Bandpass sauber auswertbar.
Für eine Website mit Fokus auf Telekommunikation und Konnektivität ist genau dieser Punkt relevant: Filterung ist Infrastrukturarbeit im Kleinen. Wenn mehrere Dienste, Funkstrecken oder Messkanäle nebeneinander existieren, wird selektive Bandbegrenzung schnell zu einer Frage der Betriebssicherheit. Ich halte das besonders in Regionen für wichtig, in denen Netze nicht mit Überfluss, sondern mit begrenzten Ressourcen und viel technischer Mischung arbeiten müssen. Dort ist ein gut platzierter Bandpass oft wertvoller als reine Verstärkung.
So wähle ich die passende Auslegung
Ein Bandpassfilter wird nicht sinnvoll, indem man nur eine Mittenfrequenz notiert. Ich gehe bei der Auslegung immer in derselben Reihenfolge vor, weil sich sonst leicht die falschen Prioritäten einschleichen.
- Zielband exakt festlegen - Welche Frequenzen sollen wirklich durch, und wie viel Dämpfung ist am Rand noch akzeptabel?
- Störquellen identifizieren - Liegen starke Nachbarkanäle, Träger oder Rauschquellen direkt neben dem Nutzband?
- Filtercharakteristik wählen - Für flache Durchlassbereiche eignet sich oft Butterworth, für mehr Selektivität Chebyshev oder elliptische Typen.
- Ordnung und Toleranzen prüfen - Höhere Ordnung bringt meist steilere Flanken, aber auch mehr Empfindlichkeit und mehr Aufwand.
- Simulation und Messung abgleichen - Erst wenn das reale Verhalten passt, ist der Entwurf belastbar.
Die Wahl des Filtertyps ist dabei keine Nebensache. Ein Butterworth-Filter ist im Durchlassband sehr glatt und deshalb angenehm für allgemeine Signale. Chebyshev-Filter bieten mehr Steilheit, erkaufen das aber oft mit Ripple im Durchlass- oder Sperrband. Bessel-Filter sind für sauberes Zeitverhalten interessant, wenn Phasenlage und Formtreue wichtiger sind als maximale Trennung. Elliptische Filter liefern die schärfste Selektivität, verlangen dafür aber einen Kompromiss bei der Signalglätte. Ich würde also nicht fragen: „Welcher Typ ist der beste?“, sondern: „Welcher Typ passt zu meinem Fehlerbudget?“
In vielen Projekten ist genau diese Frage entscheidend. Wer Sprache oder Messdaten mit wenig Verfälschung weiterverarbeiten will, priorisiert anderes als jemand, der auf engem Spektrum einen einzelnen Kanal herauslösen muss. Darum endet eine saubere Auswahl nie bei der Formelnote, sondern bei der realen Systemanforderung.
Die Fehler, die im Alltag am teuersten sind
Die meisten Probleme entstehen nicht am Reißbrett, sondern bei der Umsetzung. Ich sehe immer wieder dieselben Muster, und sie kosten Zeit, weil die Symptome erst später sichtbar werden.
- Zu eng auf das Zielband geschaut - Das Nutzsignal passt zwar, aber Störer knapp daneben werden unterschätzt.
- Impedanzen ignoriert - Quelle und Last verändern den effektiven Frequenzgang oft stärker als erwartet.
- Phasenverhalten vergessen - Ein Filter kann amplitude-seitig gut aussehen und trotzdem Sprache oder Daten empfindlich verzerren.
- Abtastung zu knapp gewählt - Digitale Filter bekommen dann unnötig harte Randbedingungen und mehr Risiko für Alias-Effekte.
- Toleranzen und Temperatur unterschätzt - Ein Entwurf, der im Labor sauber wirkt, driftet im Feld sichtbar weg.
Besonders kritisch ist das bei schmalbandigen Entwürfen. Schon kleine Abweichungen bei Bauteilen oder Layout können die Mittenfrequenz verschieben und die Flanken flacher machen, als es die Simulation verspricht. Deshalb messe ich bei realen Systemen nicht nur einmal, sondern über den relevanten Temperatur- und Lastbereich. Ein Bandpass ist dann gut, wenn er nicht nur auf dem Bildschirm funktioniert, sondern auch unter realen Bedingungen stabil bleibt. Genau daraus ergibt sich die letzte Frage: Was zählt am Ende wirklich im Feld?
Was im Feld den Unterschied macht
Am Ende entscheidet nicht die eleganteste Formel, sondern das Zusammenspiel aus Schaltung, Layout, Umgebung und Messdisziplin. Bei höheren Frequenzen beeinflussen Leiterbahnen, Steckverbinder, Masseführung und parasitäre Effekte den Frequenzgang oft spürbar. In der Praxis ist das besonders relevant, wenn mehrere Funkdienste, wechselnde Temperaturen und unterschiedliche Gerätegenerationen in einem Netz zusammenarbeiten.
Wer Bandpassfilter ernsthaft einsetzt, sollte deshalb immer auch an EMV, Toleranzen, Alterung und reale Messbedingungen denken. Ich würde einen Entwurf nie als abgeschlossen betrachten, solange nicht klar ist, wie er sich unter Last, bei Temperaturwechsel und mit den tatsächlichen Signalpegeln verhält. Genau diese Reserve trennt einen theoretisch guten Entwurf von einem robusten System, das im Alltag zuverlässig arbeitet.
Wenn man das mitnimmt, wird aus dem Filter kein abstraktes Schaltungselement mehr, sondern ein sehr praktisches Werkzeug für saubere Signalverarbeitung. Und genau deshalb gehört ein gut ausgelegter Bandpass in fast jedes System, das aus einem dichten Frequenzumfeld nur das wirklich Relevante herauslösen muss.
