Die frequency measurement (Frequenzmessung) von Signalen ist in der Signalverarbeitung nur dann nützlich, wenn sie den Unterschied zwischen Grundfrequenz, Oberwellen, Rauschen und Stabilität sauber sichtbar macht. Genau darum geht es hier: wie sich die Frequenz mit Zähler, Oszilloskop, FFT und Spektrumanalysator bestimmen lässt und wann welche Methode wirklich trägt. Ich halte den Blick bewusst auf die Praxis, weil in Telekommunikations- und Infrastrukturumgebungen selten das Laborideal zählt, sondern das belastbare Ergebnis.
Die wichtigsten Punkte auf einen Blick
- Frequenz ist der Kehrwert der Periodendauer, aber die Messmethode entscheidet über Genauigkeit und Aussagekraft.
- Ein Frequenzzähler ist ideal für saubere, periodische Signale; die Gate-Zeit bestimmt die Auflösung.
- FFT und Spektrumanalysator sind stärker, wenn mehrere Frequenzanteile, Störungen oder Bandbreite eine Rolle spielen.
- Bei Oszilloskopen begrenzen Bandbreite, Samplingrate und Triggerqualität die Verlässlichkeit der Messung.
- In Funk- und Netzanlagen prüfe ich Frequenzen immer gegen eine zweite Methode oder Referenz.
Die Grundgleichung ist einfach, die Messung nicht
NIST beschreibt Frequenz als Wiederholrate eines periodischen Ereignisses: f = 1/T. Genau diese Einfachheit verführt dazu, die Praxis zu unterschätzen, denn ein reales Signal ist selten perfekt sinusförmig, sauber getaktet und frei von Störungen. In der Regel will ich nicht nur wissen, ob ein Ton 1 kHz oder 1,002 kHz hat, sondern auch, ob er driftet, gezackt ist oder von Nebenlinien begleitet wird.
Für mich ist deshalb der erste Schritt immer dieselbe Frage: Messen wir einen einzelnen periodischen Ton, einen digitalen Takt, ein moduliertes HF-Signal oder ein gemischtes Spektrum? Erst diese Einordnung bestimmt, ob ich eher auf Zeitmessung, Zählen, Spektralanalyse oder eine Kombination davon setze. Wer diesen Punkt überspringt, misst oft korrekt das Falsche.
Gerade in der Signalverarbeitung ist außerdem die Stabilität des Referenzsignals entscheidend. Ein Wert kann im Moment exakt aussehen und trotzdem praktisch unbrauchbar sein, wenn die Quelle driftet oder die Anzeige nur einen winzigen Ausschnitt zeigt. Mit dieser Basis wird die Wahl der Methode deutlich sauberer.
Welche Methode ich für welches Signal nehme
Es gibt keine universelle Methode, die für jedes Signal gleich gut funktioniert. Ich wähle immer danach, was ich wirklich wissen will: nur die Hauptfrequenz, die Periodendauer, die Nebenanteile oder die spektrale Belegung.
| Methode | Am besten geeignet für | Stärke | Grenze |
|---|---|---|---|
| Frequenzzähler | Saubere Sinus-, Rechteck- oder Taktsignale | Sehr direkte Anzeige, schnell und präzise | Empfindlich gegen Rauschen, Flankenfehler und falsche Gate-Zeit |
| Reziproker Zähler | Niedrige Frequenzen und feine Periodenmessung | Hohe Auflösung auch bei langsamen Signalen | Saubere Triggerung und gute Signalform nötig |
| Oszilloskop-Periodenmessung | Fehlersuche am realen Signalverlauf | Visuell nachvollziehbar, ideal zum Debuggen | Bandbreite und Samplingrate begrenzen die Genauigkeit |
| FFT | Mehrkomponentensignale, Audio, Modulation | Zeigt dominante Frequenzen und Störanteile | Auflösung hängt von Abtastrate, Recordlänge und Fensterung ab |
| Spektrumanalysator | HF, Träger, Bandbreite, Spurious, Kanalbelegung | Sehr stark im Frequenzbereich und bei RF-Messungen | Misst Leistung über Frequenz, nicht einfach nur einen Ton |
Wenn ich nur einen stabilen Einzelton absichern will, gewinnt fast immer der Frequenzzähler. Sobald das Signal aber „mehr erzählt“ als nur eine Hauptfrequenz, brauche ich den Blick ins Spektrum. Genau dort trennt sich die elegante Theorie von der brauchbaren Messpraxis.
So arbeitet ein Frequenzzähler im Alltag
Keysight beschreibt den Frequenzzähler im Kern als Gerät, das Signalzyklen innerhalb einer genau definierten Gate-Zeit zählt. Das ist praktisch, weil daraus eine sehr direkte Frequenzanzeige entsteht: 1.000.000 gezählte Zyklen in 1 Sekunde ergeben 1 MHz. Die Qualität dieser Anzeige hängt aber davon ab, wie sauber das Signal die Zählschaltung überhaupt erreicht.
Direkte Zählung
Bei der direkten Zählung zählt das Gerät Flanken oder Nulldurchgänge in einem Zeitfenster. Die Auflösung ist dabei eng mit der Gate-Zeit verbunden: Bei 1 Sekunde Gate-Zeit entspricht ein Zählschritt grob 1 Hz, bei 100 Millisekunden sind es 10 Hz. Das ist schnell und für viele Labor- und Wartungsaufgaben völlig ausreichend, solange das Signal stabil genug ist.
Ich setze diese Methode gern ein, wenn eine Quelle offensichtlich sauber arbeitet und ich einfach wissen will, ob sie innerhalb der Toleranz liegt. Je kürzer die Gate-Zeit, desto schneller ist die Anzeige, aber desto gröber wird sie auch. Genau hier unterschätzen viele Anwender, warum ein Messwert „springt“, obwohl das Signal selbst gar nicht springt.
Lesen Sie auch: Total Harmonic Distortion - Was THD wirklich misst
Reziproke Zählung
Der reziproke Ansatz misst die Zeit zwischen Ereignissen und rechnet daraus die Frequenz zurück. Das ist besonders sinnvoll, wenn die Frequenz niedrig ist oder ich feinere Auflösung brauche, als sie eine einfache Direktzählung liefern würde. Der Preis dafür ist eine etwas anspruchsvollere Signalaufbereitung, weil die Flanken sauber erkannt werden müssen.
In der Praxis ist das oft die bessere Wahl für langsame Takte, Sensorpulse oder Referenzsignale in Anlagen, in denen die Periodendauer selbst schon einen großen Teil der Messinformation trägt. Danach stellt sich fast immer die nächste Frage: Was passiert, wenn das Signal nicht sauber periodisch ist? Dann lohnt sich der Blick auf das Spektrum.
Frequenz aus dem Spektrum lesen statt nur zählen

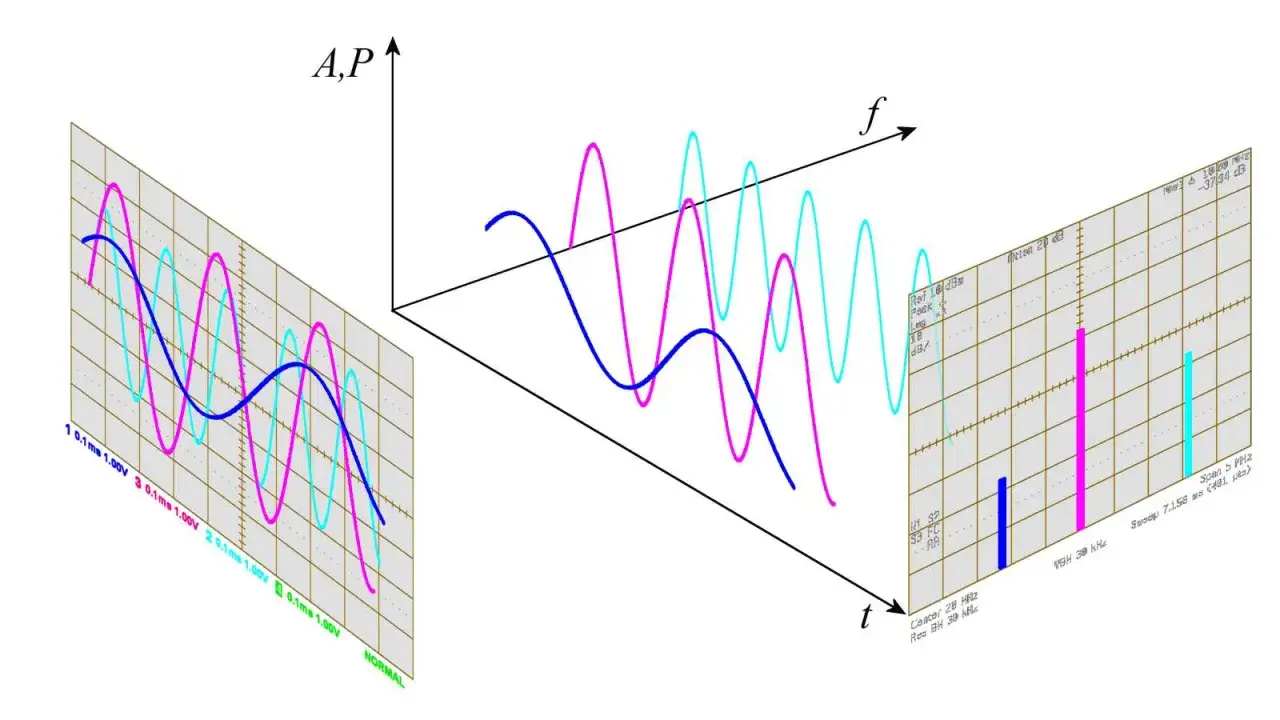

Eine FFT zerlegt ein Signal in Frequenzanteile und zeigt mir damit nicht nur den Hauptton, sondern auch Nebenträger, Oberwellen und breitbandiges Rauschen. Für mich ist das der große Vorteil gegenüber einer reinen Zeitmessung: Ich sehe, warum eine Frequenz so aussieht, wie sie aussieht.
Die praktische Auflösung hängt dabei von der Recordlänge ab. Ein einfaches Beispiel: Bei 48 kHz Abtastrate und 8192 Samples liegt die Binbreite bei rund 5,86 Hz. Will ich feinere Details sehen, brauche ich entweder mehr Samples oder eine längere Messzeit. Gleichzeitig sorgt die Fensterung dafür, dass Energie nicht unnötig in Nachbarbins verschmiert, auch wenn sie die genaue Spitzenform leicht verändert.
Bei periodischen Signalen mit mehreren Anteilen ist das oft die bessere Perspektive als ein Frequenzzähler. Ein Spektrumanalysator geht noch einen Schritt weiter, weil er Leistung über Frequenz darstellt und damit besonders für HF, Kanalbelegung, Störlinien und Bandbreitenmessungen stark ist. Für RF-Anwendungen ist das meist die ehrlichere Darstellung als ein einzelner Frequenzwert.
In Telekommunikationssystemen sehe ich damit schnell, ob ein Träger sauber sitzt, ob Spurious auftauchen oder ob die Kanalgrenzen nicht mehr sauber eingehalten werden. Sobald das Spektrum unruhig wird, schaue ich nicht mehr nur auf den Zahlenwert, sondern auf das gesamte Fehlerbild.
Typische Fehler, die Messergebnisse verfälschen
Die meisten Fehlmessungen entstehen nicht durch die Formel, sondern durch die Messkette. Ich prüfe deshalb zuerst die typischen Fallen, bevor ich einer Anzeige glaube.
- Aliasing - Wenn die Abtastrate zu niedrig ist, tauchen falsche Frequenzen auf. Die Abtastrate sollte mindestens doppelt so hoch sein wie die höchste relevante Frequenz, in der Praxis meist deutlich höher.
- Oberwellen statt Grundfrequenz - Ein verzerrtes oder geclipptes Signal kann den Zähler auf die falsche Komponente ziehen, besonders bei Rechtecken oder stark gestörten Signalen.
- Zu wenig Bandbreite - Ein Oszilloskop oder eine Messkette mit zu geringer Bandbreite glättet das Signal und verfälscht damit die Flanken und die Periodendauer.
- Schlechter Trigger oder falscher Schwellwert - Rauschen und DC-Offset verschieben Nulldurchgänge, sodass die Anzeige unruhig oder schlicht falsch wird.
- Zu kurzes Messfenster - Bei kurzer Gate-Zeit oder zu kleinem FFT-Fenster wirkt ein stabiles Signal unnötig sprunghaft.
- Messpunkt am falschen Ort - Hinter Filtern, langen Leitungen oder schlechten Steckern kann das Signal anders aussehen als an der Quelle.
Ein Fehlerbild, das ich in der Praxis oft sehe: Das eigentliche Signal ist korrekt, aber die Messung findet an einem Punkt statt, an dem bereits Dämpfung, Reflexion oder Störrauschen die Anzeige verwässern. Dann ist nicht die Frequenz falsch, sondern der Messaufbau. Genau deshalb lohnt sich der nächste Schritt: ein sauberer Ablauf.
Ein praxisnaher Ablauf für Labor, Feld und Netzbetrieb
Wenn ich eine Frequenz in einem realen System bestimmen muss, gehe ich selten direkt zur Detailanalyse. Ich arbeite mich in kleinen Schritten vor, damit ich nicht nur einen Wert, sondern auch seine Ursache verstehe.
- Ich kläre zuerst, ob ich einen Takt, einen Träger, ein pulsierendes Signal oder ein gemischtes Spektrum messe.
- Dann wähle ich das Instrument nach der Frage, nicht nach der Gewohnheit: Zähler für einen stabilen Ton, Oszilloskop für den Zeitverlauf, FFT oder Spektrumanalysator für mehrere Frequenzanteile.
- Ich prüfe Bandbreite, Gate-Zeit und Abtastrate, bevor ich dem Messwert vertraue.
- Ich messe möglichst an zwei Punkten, etwa an der Quelle und am Ende der Leitung, um Leitungsfehler von Quellfehlern zu trennen.
- Ich gleiche das Ergebnis mit einer zweiten Methode ab, wenn die Frequenz kritisch für Betrieb oder Synchronisation ist.
Gerade an abgelegenen Standorten in Timor-Leste, wo Stromqualität, Temperatur und Leitungswege stärker schwanken können, zahlt sich dieser Ablauf aus. Dort verwechselt man sonst schnell einen Referenzfehler mit einem Kabelproblem oder eine Drift mit einem Defekt. In solchen Umgebungen ist Robustheit wichtiger als eine spektakulär genaue Einzelanzeige.
Für mich ist das der Punkt, an dem Frequenzmessung in der Signalverarbeitung ihren eigentlichen Wert zeigt: Sie hilft nicht nur beim Zahlenlesen, sondern beim Eingrenzen von Ursachen. Und genau das ist in Netzen und Funkanlagen meist die eigentliche Aufgabe.
Worauf es in der Praxis wirklich ankommt
Wenn ich eine Messung auf ihren Nutzwert reduziere, bleiben drei Fragen übrig: Ist das Signal sauber genug für den gewählten Messweg? Reicht die Messkette aus, um die relevante Frequenz überhaupt korrekt zu sehen? Und sagt der Wert etwas über Stabilität, Bandbreite oder Störanteile aus? Wer diese drei Punkte sauber beantwortet, spart sich viel Fehlinterpretation.
In Telekommunikations- und Infrastrukturprojekten ist deshalb oft nicht die theoretisch höchste Auflösung entscheidend, sondern die Methode, die die richtige Fragestellung abdeckt. Ein Frequenzzähler liefert schnell Klarheit über einen stabilen Takt, FFT und Spektrumanalyse zeigen die versteckten Anteile, und das Oszilloskop erklärt, warum ein Signal danebenliegt. Die beste Messung ist am Ende die, die den Fehler wirklich sichtbar macht.
Wenn ich nur einen praktischen Rat mitgeben müsste, dann diesen: Nie nur einen Messwert sammeln, sondern immer auch die Bedingungen festhalten, unter denen er entstanden ist. Bei Frequenzen entscheidet oft nicht der eine Zahlenwert, sondern der Kontext um ihn herum.
