Die Fourier-Reihenformel, die im Englischen oft als fourier series formula bezeichnet wird, ist für mich eines der saubersten Werkzeuge, um periodische Signale zu verstehen. Sie zeigt, wie sich ein wiederkehrender Verlauf aus Grundschwingung und Harmonischen zusammensetzt, und genau das ist in der Signalverarbeitung meist der schnellste Weg zu einer belastbaren Diagnose. Ich gehe hier die Formel, die Koeffizienten, typische Anwendungen in der Telekommunikation und die Grenzen bei realen Messdaten durch.
Die Fourier-Reihe zerlegt periodische Signale in Grundschwingung und Harmonische
- Periodische Signale lassen sich als Summe aus Sinus- und Kosinusanteilen schreiben.
- Die Koeffizienten zeigen, wie stark jede Harmonische im Signal vertreten ist.
- In der Signalverarbeitung hilft die Methode bei Spektrenanalyse, Filterung und Störungsdiagnose.
- Für reale Messdaten sind Abtastrate, Fensterung und Periodizität entscheidend.
- Bei Sprungstellen bleibt ein Restfehler sichtbar, das ist keine Panne, sondern ein bekanntes Verhalten.
- Wenn das Signal nicht periodisch ist, ist oft die Fourier-Transformation oder eine DFT sinnvoller.

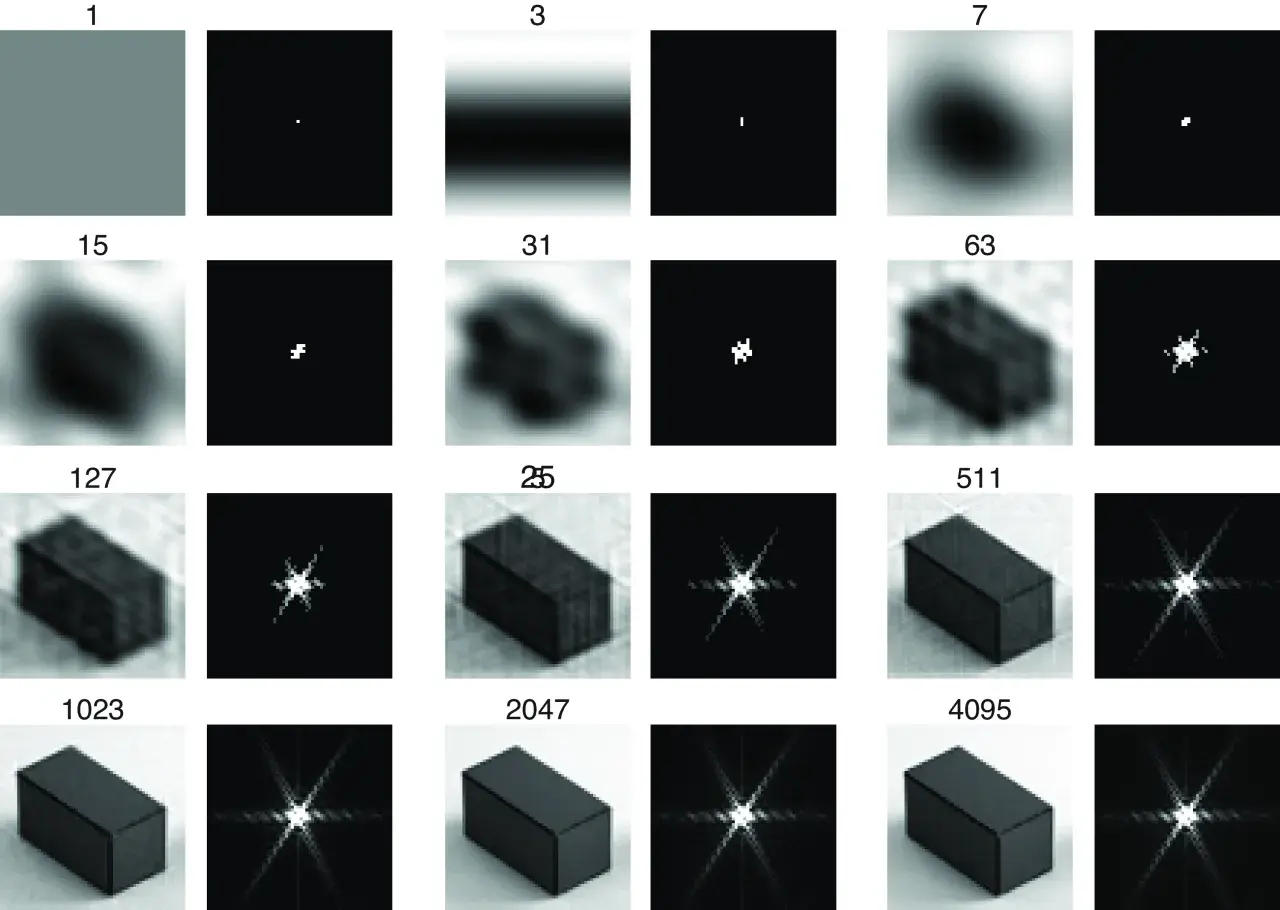

Was die Fourier-Reihenformel mathematisch aussagt
Für eine periodische Funktion mit der Periode T schreibe ich die klassische Darstellung so:
f(t) = a0/2 + Σn=1∞ [an cos(nω0t) + bn sin(nω0t)]
Dabei gilt ω0 = 2π/T. Der Term a0/2 ist der Gleichanteil, also der Mittelwert des Signals. Die Faktoren an und bn geben an, wie stark die n-te Harmonische vorhanden ist. Harmonische sind nichts anderes als ganzzahlige Vielfache der Grundfrequenz.
Das Entscheidende an der Formel ist die Orthogonalität der Basisfunktionen. Praktisch heißt das: Sinus- und Kosinusanteile lassen sich so getrennt messen, dass sie sich beim Integral nicht gegenseitig vermischen. Genau deshalb kann man aus einem komplexen periodischen Verlauf eine saubere Frequenzzerlegung machen, statt nur grob auf die Form der Kurve zu schauen.
Ich denke bei dieser Darstellung immer in zwei Ebenen gleichzeitig: im Zeitbereich sieht man den Verlauf, im Frequenzbereich die Struktur. Die Fourier-Reihe verbindet beides, und genau darin liegt ihr Wert.
In der komplexen Schreibweise lässt sich dieselbe Idee mit ejkω0t formulieren. Diese Form ist in der digitalen Signalverarbeitung oft bequemer, weil sie kompakt ist und sich direkt an die Spektralanalyse anschließt.
Wie ich die Koeffizienten aus einem Signal herausarbeite
Die Koeffizienten entstehen nicht durch Schätzen, sondern durch Integration über genau eine Periode:
a0 = (2/T) ∫0T f(t) dt
an = (2/T) ∫0T f(t) cos(nω0t) dt
bn = (2/T) ∫0T f(t) sin(nω0t) dt
Für mich ist das die praktische Essenz der Methode: Man nimmt nicht irgendeinen Ausschnitt, sondern genau den Bereich, in dem die Periodizität sauber definiert ist. Dann kann man die Basisfunktionen gezielt ausrechnen und das Signal in seine Bestandteile zerlegen.
- Ich bestimme zuerst die Periode T möglichst exakt.
- Dann wähle ich eine vollständige Periode, keine halbe Messung und kein willkürliches Zeitfenster.
- Als Nächstes prüfe ich Symmetrien, weil sie Rechenarbeit sparen.
- Am Ende interpretiere ich die Koeffizienten als Grundschwingung, Oberwellen und Gleichanteil.
Symmetrien sparen Rechenarbeit
Ist das Signal gerade, verschwinden alle Sinusanteile bn. Ist es ungerade, fallen die Kosinusanteile an und der Gleichanteil weg. Das ist kein hübscher Nebeneffekt, sondern in der Praxis ein echter Vorteil. Ein symmetrisches Rechtecksignal liefert zum Beispiel nur ungerade Harmonische, also 1., 3., 5. usw., und ihre Amplituden sinken typischerweise wie 1/n. Bei einem Dreiecksignal fällt der Abfall noch schneller aus, meist wie 1/n².
Genau daran erkennt man auch, warum manche Signale hart und andere weich klingen oder wirken. Die Reihenformel macht diese Unterschiede nicht nur sichtbar, sondern messbar.
Warum das in der Signalverarbeitung so gut funktioniert
In der Signalverarbeitung suche ich mit der Fourier-Reihe vor allem nach drei Dingen: welche Frequenzen vorhanden sind, wie stark sie sind und ob sie sauber zueinander passen. Ein periodisches Nutzsignal ist selten perfekt, aber seine Harmonischen verraten oft sehr schnell, ob das System stabil arbeitet oder ob Störungen, Nichtlinearitäten oder Clipping ins Spiel kommen.
| Anwendung | Typisches Signal | Was die Zerlegung sichtbar macht |
|---|---|---|
| Sprachübertragung | Vokale, periodische Stimmanteile, Träger | Formanten, Harmonische und Verzerrungen |
| Funk- und Netzinfrastruktur | Träger, Nebenlinien, Taktanteile | Modulationsprodukte, Interferenzen und Störspuren |
| Leistungselektronik | Schaltfrequenzen, Rechteckimpulse, Oberwellen | EMV-Probleme, Schaltartefakte und Wärmeverluste |
| Messdaten aus Systemen | Wiederkehrende Störungen, Brumm, periodische Lastwechsel | Regelmäßige Muster, die im Zeitbereich leicht übersehen werden |
Gerade bei Funkstrecken, Sprachübertragung und Messwerten aus Netzen ist das praktisch: Ein Störsignal sieht im Zeitbereich oft harmlos aus, im Spektrum aber sofort auffällig. Ich greife deshalb lieber früh zur Frequenzsicht, statt mich nur auf den Verlauf einer einzelnen Zeitspur zu verlassen.
Das ist auch der Punkt, an dem die Formel ihre technische Stärke zeigt. Sie liefert keine abstrakte Mathematik um ihrer selbst willen, sondern ein Arbeitsmodell für reale Systeme, in denen Signale moduliert, gefiltert und übertragen werden müssen.
Fourier-Reihe, Fourier-Transformation und DFT im Vergleich
Die Begriffe werden oft in einen Topf geworfen, obwohl sie unterschiedliche Aufgaben lösen. Die Fourier-Reihe ist die richtige Sprache für strikt periodische Signale; die Fourier-Transformation beschreibt auch nichtperiodische Verläufe; die DFT arbeitet mit endlichen, abgetasteten Datensätzen. Die FFT ist dabei nur der schnelle Rechenweg für die DFT, nicht eine eigene Zerlegungsidee.
| Verfahren | Signaltyp | Ergebnis | Wann ich es nutze | Wichtige Grenze |
|---|---|---|---|---|
| Fourier-Reihe | Periodisch | Diskrete Harmonische | Bei idealisierten periodischen Signalen und bei theoretischen Modellen | Setzt Periodizität voraus |
| Fourier-Transformation | Aperiodisch oder allgemein | Kontinuierliches Spektrum | Bei Transienten, Impulsen und allgemeinen Signalformen | Für direkt gemessene, endliche Perioden oft weniger anschaulich |
| DFT / FFT | Abgetastete, endliche Daten | Diskrete Spektrallinien | Bei Messdaten, Spektralanalyse und Softwareimplementierungen | Fensterung und Aliasing müssen beachtet werden |
Wenn ich also ein reales Messsignal aus einem Netz oder aus einem Audio-Recorder bekomme, lande ich sehr oft bei der DFT oder FFT. Wenn ich dagegen ein wiederkehrendes Muster theoretisch verstehen will, bleibt die Fourier-Reihe die klarere Brille.
Typische Fehler bei Messung, Modell und Interpretation
Die meisten Probleme entstehen nicht in der Formel, sondern an den Rändern: falsche Periodenwahl, zu wenige Daten, grobe Abtastung oder die Annahme, dass ein fast periodisches Signal schon ein periodisches ist. Genau hier lohnt sich Nüchternheit.
Gibbs-Phänomen
Bei Sprungstellen überschießt eine endliche Fourier-Näherung typischerweise sichtbar. Das Überschwingen liegt in der Größenordnung von rund 9 % und verschwindet auch mit mehr Termen nicht vollständig, es wird nur schmaler. Für Rechtecksignale ist das kein Fehler der Mathematik, sondern ein bekanntes Verhalten der Annäherung.
Aliasing und zu grobe Abtastung
Wenn die Abtastrate nicht mindestens doppelt so hoch ist wie die höchste relevante Frequenz, mischen sich Spektralanteile falsch ein. Dann sieht die Darstellung vielleicht ordentlich aus, aber sie beschreibt nicht mehr die physikalische Realität des Signals. In der Praxis ist das einer der häufigsten Gründe für missverständliche Spektren.
Die falsche Periode wählen
Schon ein kleiner Fehler bei T verschiebt alle Harmonischen. Das merkt man besonders bei Tonhöhen, Taktstörungen oder zyklischen Lastwechseln in Kommunikationssystemen: Das Spektrum wirkt dann zerfranst, obwohl eigentlich nur die Periodendefinition falsch war.
Lesen Sie auch: Bandpassfilter verstehen - So optimieren Sie Ihre Signale!
Fensterung vergessen
Wenn das Messfenster keine ganze Zahl von Perioden enthält, verteilt sich Energie auf benachbarte Frequenzen. Das ist in realen Messungen eher die Regel als die Ausnahme. Dann hilft ein geeignetes Fenster oder eine bewusst gewählte Zeitbasis, statt die Daten blind in eine ideale Formel zu pressen.
Mein pragmatischer Test ist einfach: Erst Periodizität prüfen, dann Abtastrate und erst danach die Zerlegung interpretieren. Das spart viele Fehlentscheidungen und verhindert, dass eine mathematisch korrekte Rechnung zu einem falschen technischen Schluss führt.
Was ich bei periodischen Signalen in Netzen zuerst prüfe
Wenn ich Fourier-Analysen für Kommunikations- oder Infrastrukturdaten bewerte, frage ich immer zuerst drei Dinge: Ist das Signal wirklich periodisch, ist die Messung sauber genug und muss ich überhaupt bei der Reihe bleiben oder besser zur Fourier-Transformation wechseln? Diese Reihenfolge ist unspektakulär, aber sie verhindert die meisten Fehlinterpretationen.
- Periodizität nur annehmen, wenn sie im Messfenster wirklich sichtbar ist.
- Oberwellen als Hinweis auf Verzerrung, Schaltvorgänge oder harte Nichtlinearitäten lesen.
- Fensterung und Abtastrate vor der eigentlichen Spektralanalyse kontrollieren.
- Modellgrenzen offen lassen, wenn das Signal nur fast periodisch ist.
Genau das macht die Fourier-Reihe in der Praxis so wertvoll: Sie ist nicht bloß eine Formel, sondern ein verlässliches Arbeitsmodell für wiederkehrende Signale. Wenn ich das Signalbild sauber trenne, lassen sich Störungen, Nutzanteile und Systemfehler deutlich schneller einordnen.
