Rauschboden verstehen – Signale sichtbar machen

In einer Mess- oder Empfangskette ist der Rauschboden die Grenze, ab der schwache Signale im Eigenrauschen und in unerwünschten Störanteilen untergehen. Im Englischen spricht man oft vom noise floor; gemeint ist der kombinierte Pegel aller Rauschquellen einer Messumgebung. Wer Filter, ADCs, Spektrumanalysatoren oder Funkstrecken bewertet, muss diese Untergrenze sauber lesen können, weil sie direkt über Sichtbarkeit, Dynamik und Messfehler entscheidet.

Was der Rauschboden in einer Messkette wirklich bedeutet

Ich trenne den Begriff gern in zwei Ebenen: technisch und praktisch. Technisch beschreibt er den kombinierten Pegel aller Rauschquellen und unerwünschten Anteile innerhalb eines Systems. Praktisch heißt das: Alles, was keine saubere Information trägt, aber trotzdem am Ausgang auftaucht, hebt die Untergrenze an und macht kleine Signale schwerer sichtbar.

Wichtig ist die Abgrenzung zu benachbarten Begriffen. Eine einzelne Baugruppe kann nur einen Teil des Problems verursachen, während der Rauschboden das Ergebnis der ganzen Kette ist. In einer Empfangsstufe kann also ein guter Verstärker trotzdem ein schlechtes Gesamtbild liefern, wenn der Mischer, die Versorgung oder der nachfolgende Wandler das Ergebnis wieder verschlechtern.

Genau an dieser Stelle wird klar, warum der Begriff in der Signalverarbeitung nicht bloß akademisch ist: Wer die Untergrenze nicht richtig versteht, bewertet die Messung am Ende zu optimistisch oder zu pessimistisch. Im nächsten Schritt geht es deshalb darum, warum die Bandbreite den Pegel so deutlich verschiebt.

Warum Bandbreite den Pegel so stark verschiebt

Bei thermischem Rauschen gilt eine einfache Regel: Je breiter die Bandbreite, desto höher die integrierte Rauschleistung. Für einen ideal angepassten Widerstand lässt sich das mit kTB beschreiben, also mit Temperatur, Boltzmann-Konstante und Bandbreite. Bei Raumtemperatur liegt die thermische Rauschdichte grob bei −174 dBm/Hz; daraus wird schnell mehr, sobald die betrachtete Bandbreite wächst.

Die praktische Faustregel ist schlicht: Verdoppelt man die Bandbreite, steigt die Rauschleistung um etwa 3 dB. Wer statt 1 MHz nur 10 kHz betrachtet, reduziert die integrierte Rauschleistung um 20 dB. Das ist kein kosmetischer Effekt, sondern oft der Unterschied zwischen „Signal sichtbar“ und „Signal verschwindet im Boden“.

• Schmalere Bandbreite senkt den sichtbaren Rauschpegel, solange das Nutzsignal noch vollständig hineinpasst.
• Größere Bandbreite macht Messungen schneller und flexibler, zieht aber mehr Rauschen in die Auswertung.
• FFT-Punktzahl und Abtastrate bestimmen die Binbreite; kleinere Bins zeigen weniger Rauschleistung pro Frequenzlinie.
• Verdoppelt man bei gleicher Abtastrate die Anzahl der FFT-Punkte, sinkt die Rauschleistung pro Bin theoretisch um 3 dB.
• Mittelung glättet die Anzeige, senkt aber den mittleren Rauschboden nicht automatisch.

Für Messungen in der Praxis heißt das: Ein scheinbar schlechter Wert ist oft nur ein breiterer Blick auf dasselbe physikalische Rauschen. Wer das ignoriert, hält schnell einen falschen Messaufbau für ein schlechtes System. Damit landen wir direkt bei der Frage, wie ich FFT- und Spektrummessungen lese.

Wie ich ihn in FFT- und Spektrummessungen bewerte

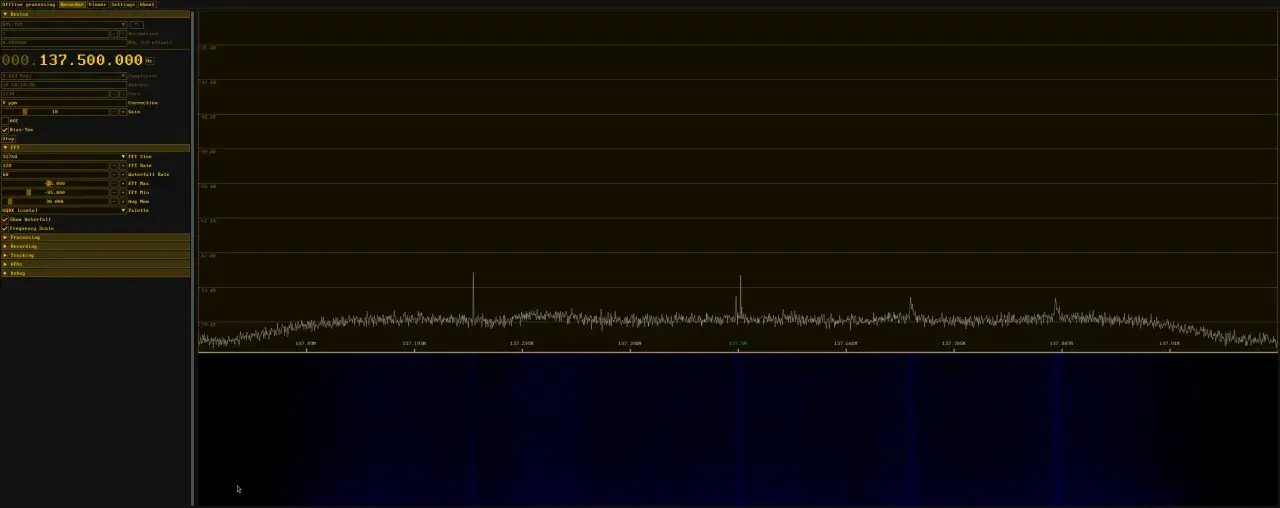

In einem Frequenzspektrum zeigt sich der Rauschboden nicht als abstrakter Wert, sondern als Hintergrundlinie, auf der das Nutzsignal stehen muss. Bei einem Spektrumanalysator wird dieser untere Bereich oft als DANL beschrieben, also als angezeigter Mittelwert des Eigenrauschens. Unterhalb dieser Grenze werden Signale nicht sauber sichtbar, selbst wenn sie physikalisch noch vorhanden sind.

Ich achte dabei immer auf drei Dinge: die eingestellte Bandbreite, die Lage einzelner Spuren und die Frage, ob ich echtes Rauschen oder nur Artefakte sehe. Ein schmaler Peak ist nicht automatisch ein Störer und ein „hoher Boden“ nicht automatisch schlechtes Material. Phase Noise, Nebenprodukte und Rückmischungen können den Eindruck schnell verfälschen, besonders in der Nähe eines starken Trägers.

• RBW oder Binbreite entscheidet darüber, wie viel Rauschen in einer Frequenzlinie steckt.
• Spurious sind schmale Störlinien und keine breite Rauschwolke.
• Phase Noise breitet sich als Seitenband um den Träger aus und kann die nutzbare Untergrenze anheben.
• SFDR hilft, echte Nutzsignale von Spuren zu trennen, wenn beides dicht beieinander liegt.
• Referenzpegel und Vorverstärkung müssen so gewählt sein, dass weder der Eingang übersteuert noch der Boden künstlich hoch bleibt.

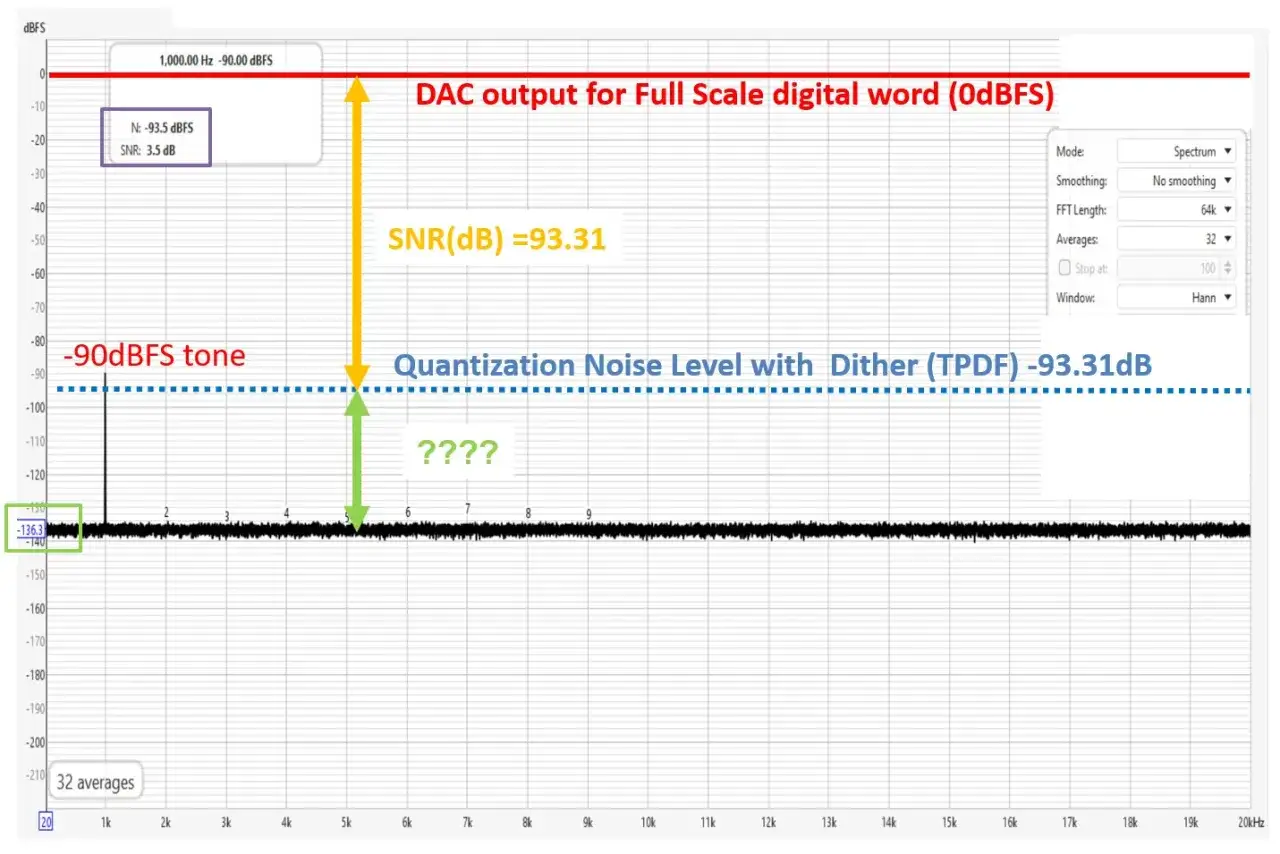

Gerade bei ADCs und digitalen Auswertungen ist ein häufiger Denkfehler, die Anzeige mit dem physikalischen Rauschen gleichzusetzen. Das stimmt nicht: Die Darstellung hängt stark von Fensterung, Punktzahl und Messmodus ab. Wer das sauber trennt, liest Spektren verlässlicher und interpretiert kleine Signale nicht zu schnell falsch. Von dort ist es nur ein Schritt zu den eigentlichen Ursachen in der Kette.

Welche Störquellen den Pegel in der Signalverarbeitung anheben

In realen Systemen kommt der Rauschboden fast nie aus nur einer Quelle. Meist addieren sich mehrere Effekte, und jeder davon zieht auf seine eigene Art am Ergebnis. Ich sehe in der Praxis vor allem diese sechs Gruppen:

• Thermisches Rauschen entsteht in Widerständen, Leitungen und aktiven Bauteilen durch Temperaturbewegung der Ladungsträger.
• Quantisierungsrauschen stammt aus der begrenzten Auflösung von ADCs und DACs und wird oft unterschätzt, wenn der Pegel ungünstig gesetzt ist.
• Flicker Noise wirkt vor allem bei niedrigen Frequenzen und wird sichtbar, wenn die Signale sehr langsam oder sehr nahe an Gleichanteilen liegen.
• Phase Noise verwascht Träger und Seitenbänder und ist in Misch- und Oszillatorstufen besonders relevant.
• Versorgungs- und Massestörungen koppeln über Regler, Referenzen oder schlechte Rückführung in die Signalkette ein.
• Spurious und EMI sind keine „reinen“ Rauschanteile, heben aber die praktische Untergrenze genauso an.

Für Telekommunikationssysteme ist die Mischung dieser Quellen oft das eigentliche Problem. Ein sauberes Frontend hilft wenig, wenn die Versorgung rauscht, die Erdung unstabil ist oder ein Taktgeber Seitenbänder produziert. Besonders in kompakten oder abgelegenen Installationen wird daraus schnell ein Systemeffekt statt eines Einzeldefekts. Genau deshalb lohnt sich der Blick auf Gegenmaßnahmen mit Augenmaß.

Wie sich der Rauschboden praktisch senken lässt

Ich rate selten zu einer einzigen Maßnahme, weil sie fast nie reicht. Sinnvoll ist eine Kette kleiner Verbesserungen, die sich addieren, ohne das Nutzsignal zu verbiegen. Die wichtigste Regel lautet: erst die Ursache verstehen, dann die Bandbreite, den Pegel und die Hardware anpassen.

Wenn ich in einer Messung schnell prüfen will, ob der Rauschboden unnötig hoch ist, beginne ich immer mit der Bandbreite, dann mit dem Gain-Staging und erst danach mit der Hardware selbst. Das spart Zeit, weil viele Fehler gar nicht am Bauteil liegen, sondern am Aufbau. Für den praktischen Betrieb von Kommunikationssystemen ist das besonders wertvoll, weil dort jede zusätzliche dB-Reserve direkt in mehr Robustheit übersetzt wird.

Was das für Funk- und Netzinfrastruktur in der Praxis heißt

Gerade bei Funkstrecken, Mobilfunkstandorten, Richtfunk-Backhauls oder Messaufbauten an Außenstandorten ist der Rauschboden nicht nur eine Laborzahl. Er entscheidet darüber, ob ein schwacher Träger, ein Testsignal oder ein Störereignis überhaupt sauber erkannt wird. In einer Region mit verstreuten Standorten und oft knappen Wartungsfenstern ist das ein echter Betriebsfaktor, kein theoretisches Detail.

Ich würde den praktischen Blick deshalb so formulieren: Wer eine Infrastruktur bewertet, fragt nicht nur nach dem absoluten Pegel, sondern nach der Reserve zwischen Nutzsignal und Untergrenze. In tropischen oder abgelegenen Umgebungen kommen zusätzlich lange Leitungen, wechselnde Temperaturen, Versorgungsschwankungen und mechanische Belastung dazu. Das verschiebt das Augenmerk weg von Idealwerten und hin zu robuster Messtechnik, sauberem Layout und reproduzierbaren Einstellungen.

• Ein Referenzsignal hilft, den Messaufbau vor Ort schnell zu plausibilisieren.
• Ein konsistenter RBW- oder FFT-Standard verhindert falsche Vergleiche zwischen Terminen.
• Dokumentierte Gain- und Dämpfungseinstellungen machen Unterschiede zwischen Standorten erst sinnvoll auswertbar.
• Saubere Versorgung und Erdung sind bei Außenstandorten oft wichtiger als ein einzelner „besserer“ Messwert.

Damit wird der Rauschboden zu einem sehr praktischen Indikator für die Reife der gesamten Kette. Und genau daran messe ich am Ende, ob ein System nur technisch funktioniert oder unter realen Bedingungen wirklich belastbar ist.

Woran ich vor der Freigabe noch einmal prüfe, ob die Reserve reicht

Bevor ich ein System als sauber einordne, schaue ich noch einmal auf die Punkte, die in der Praxis am häufigsten übersehen werden. Das sind selten spektakuläre Dinge, sondern meist die einfachen Stellschrauben mit dem größten Einfluss. Wenn diese Basis stimmt, werden auch kleine Signale zuverlässig sichtbar.

• Ist die Bandbreite wirklich so eng wie möglich, aber so breit wie nötig eingestellt?
• Ist der Pegelabstand zum Rauschboden groß genug, damit das Signal nicht nur sichtbar, sondern auch stabil messbar ist?
• Sind Spuren, Netzteileffekte und Taktseitenbänder von echtem Rauschen getrennt?
• Ist das Gain-Staging so gewählt, dass kein Teil der Kette unnötig übersteuert oder unterfüttert wird?
• Liefert die Messung bei Wiederholung dieselbe Tendenz, oder schwankt sie nur wegen des Aufbaus?

Wenn diese Fragen sauber beantwortet sind, ist die Wahrscheinlichkeit hoch, dass der gemessene Boden nicht bloß ein Anzeigeeffekt ist, sondern die reale Grenze des Systems widerspiegelt. Genau dann wird aus einer simplen Rauschzahl eine belastbare Aussage über die Qualität der gesamten Signalverarbeitung.
