Die wichtigsten Punkte auf einen Blick
- Gleichtaktstörungen laufen auf beiden Leitern gleichphasig und koppeln sich oft über Kabel, Gehäuse oder Streukapazitäten ein.
- Ein Gleichtaktfilter dämpft diesen Störanteil, lässt das Nutzsignal aber möglichst unbeeinflusst.
- Besonders relevant ist das bei Ethernet, USB, RS-485, CAN, PoE und Schaltnetzteilen.
- Entscheidend sind nicht nur das Bauteil, sondern auch Layout, Symmetrie und Einbauort.
- Zu viel Serienimpedanz, falsche Platzierung oder ein unsauberes Rückstromkonzept machen die Wirkung schnell zunichte.
Wie Gleichtaktstörungen entstehen und warum sie so hartnäckig sind
Ich trenne in Projekten immer zuerst zwischen dem eigentlichen Nutzsignal und dem Störanteil, der sich auf beide Leiter gleich verhält. Genau das ist bei Gleichtaktstörungen der Fall: Der unerwünschte Strom fließt in derselben Richtung auf beiden Adern relativ zu Masse oder Umgebung. Das passiert zum Beispiel durch schnelle Schaltflanken, schlecht geschirmte Kabel, asymmetrische Leitungsführung oder Einkopplung von außen über Antennen, Gehäuse und Streukapazitäten.
Der schwierige Teil ist nicht die Existenz der Störung, sondern ihre Wirkung. Ein differenzielles System kann Gleichtaktanteile teilweise unterdrücken, aber eben nicht perfekt. Sobald eine Leitung asymmetrisch ist oder das Layout die Balance verschiebt, wird aus einer reinen Gleichtaktstörung schnell wieder ein messbares Problem im Nutzkanal. Genau deshalb sind diese Fehler so zäh: Man sieht sie oft erst im EMV-Test, an sporadischen Verbindungsabbrüchen oder in einem Messbild, das nur gelegentlich aus dem Tritt gerät.
Für die Praxis heißt das: Nicht jede Störung ist ein Signalproblem, und nicht jedes Signalproblem ist rein digital. Wer die Ursache sauber einordnet, spart oft mehrere Fehlversuche mit Ferriten, Schirmung oder Firmware-Änderungen. Damit ist der Weg frei für den eigentlichen Filteraufbau.

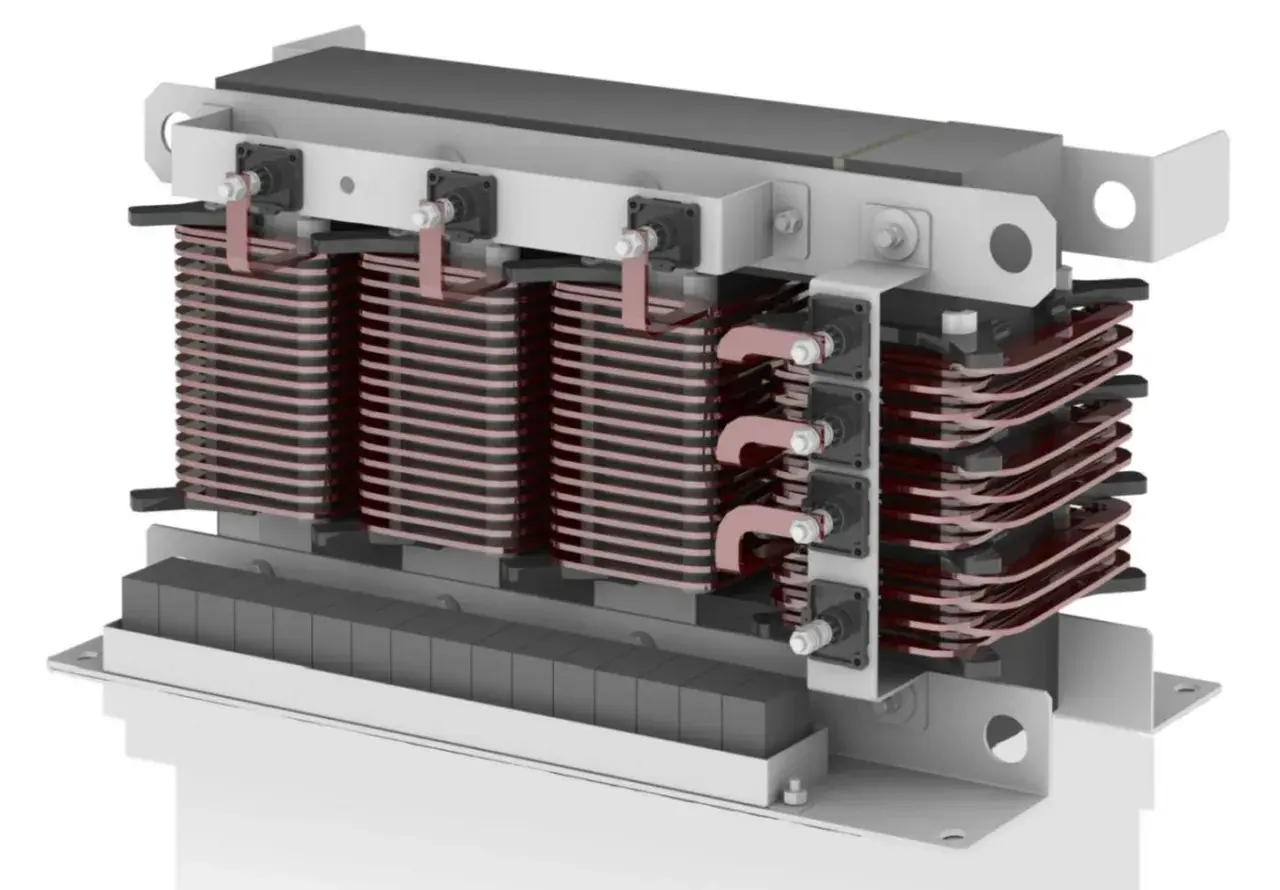

So trennt ein Gleichtaktfilter Störung und Nutzsignal
Die Grundidee ist elegant: Der Filter bietet für den Gleichtaktanteil eine hohe Impedanz, für das gewünschte Differenzsignal aber möglichst wenig Widerstand. Technisch wird das meist mit einer Gleichtaktdrossel umgesetzt, also zwei gekoppelten Wicklungen auf einem gemeinsamen Kern. Fließt Störstrom in beiden Leitern gleichgerichtet, addiert sich der magnetische Effekt und die Dämpfung steigt. Fließen dagegen die Nutzströme in entgegengesetzter Richtung, heben sich ihre magnetischen Felder weitgehend auf.
Genau deshalb können gute Bauteile den Störanteil stark bremsen, ohne die Datenübertragung unnötig zu verschlechtern. In der Praxis sind solche Filter besonders in den Frequenzbereichen interessant, in denen Leitungen wie Antennen wirken können, also grob von einigen MHz bis in den hohen MHz- oder GHz-Bereich, je nach Baureihe und Anwendung. Hersteller wie Murata und TDK beschreiben das seit Jahren für Daten- und Power-Interfaces, weil dort die Grenzfläche zwischen Signal und Abstrahlung besonders kritisch ist.
Wichtig ist dabei eine nüchterne Einschränkung: Ein Gleichtaktfilter ist kein Allheilmittel. Sobald die Leitung unsymmetrisch wird, steigt die Gefahr, dass Teile der Störung in das Differenzsignal umgewandelt werden. Dann hilft das Bauteil zwar noch, aber eben weniger sauber als im Idealbild. Genau deshalb lohnt sich der Blick auf die Anwendungen im echten System.
Wo die Bauteile in der Praxis am meisten bringen
In Telekommunikation, Infrastruktur und Industrieelektronik taucht das Problem immer wieder an ähnlichen Stellen auf. Besonders oft sehe ich es dort, wo ein Gerät über ein Kabel mit der Außenwelt verbunden ist und dieses Kabel gleichzeitig als Ein- und Ausgang für Störungen dienen kann. Ein paar typische Fälle zeigen das ziemlich gut:
| Anwendung | Typisches Störbild | Warum der Filter hilft |
|---|---|---|
| Ethernet, Router, Switches | Abstrahlung über die Leitung, Link-Flaps, EMV-Probleme bei langen Strecken | Die Leitung wirkt oft wie eine Antenne; der Gleichtaktanteil wird vor dem Austritt aus dem Gerät gedämpft. |
| USB und Service-Ports | Aussetzer bei langen Kabeln oder in Schaltschränken mit viel Störnebel | Der Filter reduziert hochfrequente Einkopplung, ohne das schnelle Differenzsignal stark zu bremsen. |
| RS-485, CAN und andere Busse | Fehler auf längeren Leitungen, vor allem nahe an Leistungselektronik | Gleichtaktstörungen werden abgefangen, bevor sie in den Empfänger oder nach außen abstrahlen. |
| PoE und Schaltnetzteil-Eingänge | Leitungsgebundene EMI, schwierige CE-Messung, Rückwirkungen auf Nachbargeräte | Der Filter hält hochfrequente Störströme aus dem Kabel und verbessert die Robustheit des Gesamtsystems. |
Gerade in Netzwerktechnik und Infrastruktur ist das praktisch relevant, weil Kupferstrecken oft genau an der Stelle liegen, an der Funk, Schaltregler und Außenverkabelung aufeinandertreffen. Glasfaser selbst braucht keinen solchen Filter, aber die Kupferseite davor oder daneben sehr wohl. Für mich ist das einer der Gründe, warum man EMV nie nur auf Einzelbauteile reduzieren sollte. Der nächste Schritt ist deshalb die Frage, welche Bauform den jeweiligen Job überhaupt sauber erledigt.
Welche Bauform zu welchem Problem passt
Wer nur nach dem Stichwort „Filter“ sucht, landet schnell bei sehr unterschiedlichen Lösungen. In der Praxis unterscheiden sie sich aber deutlich in Verhalten, Einbauaufwand und Nebenwirkungen. Die folgende Gegenüberstellung hilft bei der Einordnung:
| Lösung | Gut geeignet für | Stärke | Grenze |
|---|---|---|---|
| Gleichtaktdrossel | Balancierte Datenleitungen, PoE, serielle Busse, schnelle Differenzsignale | Sehr gute Unterdrückung von Gleichtaktstörungen bei geringer Beeinflussung des Nutzsignals | Nur dann sauber, wenn Impedanz, Strom und Frequenzbereich zum System passen |
| Ferritkern oder Ferritperle | Einfache Nachrüstung, Kabelbündel, Störunterdrückung an Einzelleitungen | Günstig, kompakt, schnell in bestehende Aufbauten integrierbar | Weniger definiertes Verhalten, stärker abhängig von Montage und Kabelführung |
| EMV-Netzfiltermodul | Netzeingänge und Geräte mit hoher leitungsgebundener Störneigung | Erspart oft Entwicklungszeit und bringt reproduzierbare Dämpfung | Für schnelle Signalpaare ungeeignet und meist mechanisch größer |
| Filter plus Schirmung | Harte Umgebungen, lange Leitungen, Außeninstallationen | Verbessert das Gesamtergebnis, wenn das Störfeld stark ist | Wirkt nur dann wirklich gut, wenn Erdung, Übergänge und Gehäusekonzept stimmen |
Ich entscheide mich selten nach dem schönsten Datenblattwert, sondern nach dem realen Störpfad. Eine hohe Peak-Impedanz klingt gut, hilft aber wenig, wenn das Bauteil das Nutzsignal zu stark bedämpft oder am falschen Ort sitzt. Wenn die Leitung mit 100-Ohm-Differenzimpedanz arbeitet, darf der Filter nicht zur Impedanzfalle werden. Genau deshalb kommt es auf Auswahl und Platzierung an, nicht nur auf die Bauform.
So wählst und platzierst du das Bauteil richtig
Für eine saubere Auswahl gehe ich in einer festen Reihenfolge vor. Das vermeidet teure Fehlgriffe und spart spätere EMV-Runden. In der Praxis prüfe ich vor allem diese Punkte:
- Störquelle und Frequenzbereich bestimmen - Kommt das Problem von einem Schaltregler, einem langen Kabel oder von externer HF? Davon hängt ab, ob eher niedrige oder hohe Frequenzen im Fokus stehen.
- Differenziellen Signalpfad schützen - Der Filter darf das gewünschte Signal nicht unnötig dämpfen. Bei schnellen Schnittstellen ist die differentielle Einfügedämpfung oft wichtiger als ein maximaler CM-Wert auf dem Papier.
- Strom und Sättigung beachten - Bei Versorgungsleitungen und PoE zählt die DC-Belastbarkeit. Ein zu kleiner Kern verliert unter Last schnell seine Wirkung.
- Platzierung kurz vor dem Austritt aus dem Gehäuse - Je näher der Filter an der Schnittstelle sitzt, desto besser. Das Kabel soll nicht erst auf der Platine selbst als Antenne arbeiten.
- Symmetrie der Leiterführung sichern - Gleiche Längen, saubere Rückstrompfade und möglichst wenige unnötige Vias halten die Umwandlung von Gleichtakt in Gegentakt klein.
Bei schnellen Datenschnittstellen teste ich zusätzlich mit realem Kabel, realer Last und möglichst nah an den späteren Betriebsbedingungen. Laborwerte ohne Systembezug sind nett, aber in EMV-Projekten oft zu optimistisch. Wenn die Messung zeigt, dass der Filter die Augenöffnung verschlechtert oder das Timing verschiebt, ist er in dieser Form nicht passend. Dann muss man nicht den ganzen Ansatz verwerfen, sondern die Auswahl oder den Einbau korrigieren.
Diese Fehler sehe ich in der Praxis am häufigsten
Die meisten Probleme entstehen nicht, weil der Filter „schlecht“ ist, sondern weil er die falsche Aufgabe bekommt. Ein paar typische Fehler wiederholen sich erstaunlich oft:
- Der Filter sitzt zu weit innen auf der Platine und nicht direkt an der Kabel- oder Gehäusegrenze.
- Das Leitungs-paar ist unsauber geführt, wodurch aus dem balancierten Signal unnötig Gleichtakt entsteht.
- Man wählt den Baustein nur nach Impedanz oder Dämpfung, ohne den Arbeitsstrom und das Datenband zu prüfen.
- Der eigentliche Störer liegt auf der Gegenseite, etwa im Schaltregler oder in einem schlecht entkoppelten Treiber, und wird gar nicht adressiert.
- Es wird versucht, eine Gegentaktstörung mit einem Gleichtaktfilter zu lösen. Das hilft nur begrenzt und führt oft zu Frust.
Wenn ich ein Problem schnell eingrenzen will, frage ich deshalb zuerst: Was kommt wirklich über beide Leiter gleich an, und was ist ein reines Differenzproblem? Diese Unterscheidung spart Zeit, Geld und unnötige Layout-Änderungen. Vor allem in gemischten Systemen aus Daten, Strom und Funk ist das der sauberste Weg zu einer belastbaren Lösung.
Worauf ich bei neuen Designs zuerst schaue
Bei neuen Entwürfen beginne ich nicht mit dem Bauteil, sondern mit dem Störpfad. Erst wenn klar ist, wo die Energie herkommt, wie sie in die Leitung gelangt und an welcher Stelle sie das System verlässt, wird ein Gleichtaktfilter wirklich wirksam. Genau diese Reihenfolge reduziert das Risiko, später mit Ersatzteilen, Nachrüst-Ferriten oder hektischen EMV-Korrekturen arbeiten zu müssen.
Für die Praxis bleiben drei Fragen entscheidend: Ist das Kabel Teil der Störabstrahlung, ist die Schnittstelle balanciert genug für einen sauberen Filtereinsatz, und sitzt das Bauteil nah genug an der kritischen Grenze zwischen Innenleben und Außenwelt? Wenn diese drei Punkte stimmen, ist schon viel gewonnen. Dann ist der Filter nicht bloß ein Bauteil im Schaltplan, sondern ein wirksamer Teil des gesamten EMV-Konzepts.
Genau so nutze ich ihn auch in Kommunikations- und Infrastruktursystemen: nicht als Ersatz für gutes Layout, Schirmung und saubere Masseführung, sondern als gezielten Hebel, wenn ein Kabel zu viel Störenergie nach außen trägt oder von außen empfängt.
