Phasenmodulation verschiebt Information nicht über die Amplitude, sondern über die Lage der Trägerphase. Die englische Bezeichnung phase modulation taucht vor allem dort auf, wo Funktechnik, digitale Übertragung und Signalverarbeitung zusammenlaufen. Wer das Verfahren versteht, kann besser einschätzen, warum manche Systeme robust gegen Amplitudenrauschen sind, warum andere stark auf Referenzfehler reagieren und wie man ein Signal im I/Q-Bild richtig liest.
Die wichtigsten Punkte auf einen Blick
- PM kodiert Information über den Phasenwinkel eines Trägers, nicht über dessen Pegel.
- Mathematisch bleibt die Hüllkurve idealerweise konstant, während sich die Phase kontinuierlich verschiebt.
- Frequenzabweichung entsteht bei PM indirekt über die Änderungsrate des Eingangssignals.
- PM, FM und PSK sind verwandt, lösen aber unterschiedliche praktische Aufgaben in der Übertragungstechnik.
- In der Praxis entscheiden Synchronisation, Phasenrauschen und Messqualität oft stärker als die reine Sendeleistung.
Was Phasenmodulation im Kern leistet
Ich fasse die Idee gern so: Ein Träger mit fester Frequenz bleibt erhalten, aber sein Winkel wird durch das Nutzsignal bewegt. Mathematisch sieht das bei einem idealen Träger so aus: s(t) = A_c cos(ω_c t + k_p m(t)). A_c bleibt konstant; m(t) steuert die Phase, k_p die Empfindlichkeit.
Genau deshalb wird PM oft zur Winkelmodulation gezählt. Die Information steckt im Phasenwinkel, nicht im Pegel. Das ist in der Praxis mehr als ein theoretischer Unterschied, denn Verstärker und Übertragungsketten können mit konstanter Hüllkurve meist effizienter arbeiten als mit stark schwankender Amplitude.
Wichtig ist aber die Kehrseite: Eine saubere Amplitude garantiert noch lange keine saubere Phase. Schon kleine Oszillatorfehler, Jitter oder Mehrwegeeffekte können den Winkel verschieben. Damit ist die Grundidee klar, und als Nächstes lohnt sich der Blick darauf, wie sich das im Zeit- und Frequenzbereich zeigt.
Wie der Phasenverlauf das Spektrum formt
Die momentane Phase lautet φ(t) = ω_c t + k_p m(t). Daraus folgt die momentane Frequenz als Ableitung der Phase: f_i(t) = f_c + (k_p / 2π) · d m(t) / dt. Der oft übersehene Punkt ist dabei simpel: Bei PM bestimmt nicht der aktuelle Pegel von m(t) direkt die Frequenzabweichung, sondern seine Änderungsrate.
Ein langsames Eingangssignal erzeugt daher meist nur kleine Frequenzbewegungen, während schnelle Flanken deutlich breitere spektrale Anteile erzeugen. Bei sinusförmiger Anregung entstehen Seitenbänder, deren Stärke mit dem Phasenhub wächst. Streng genommen beschreibt man das mit Bessel-Funktionen; im Alltag reicht oft die praktische Regel: mehr Phasenhub und höhere Modulationsfrequenz bedeuten mehr belegte Bandbreite.
Für die Planung von Funk- oder Messketten ist das entscheidend. Wer Bandbreite nur aus der Trägerfrequenz ableitet, liegt schnell daneben. Ich prüfe deshalb immer zuerst, wie groß die maximale Phasenabweichung ist und wie abrupt das Eingangssignal verläuft. Das führt direkt zur Frage, worin sich PM, FM und digitale Phasenverfahren wirklich unterscheiden.
Warum PM, FM und PSK nicht dasselbe sind
In Gesprächen über Funktechnik werden diese Begriffe häufig vermischt. Physikalisch hängen sie eng zusammen, praktisch erfüllen sie aber nicht dieselbe Aufgabe. PM und FM gehören zur analogen Winkelmodulation, PSK ist die digitale Verwandtschaft mit diskreten Phasenlagen.
| Verfahren | Was sich ändert | Typische Codierung | Praktischer Nutzen | Typische Grenze |
|---|---|---|---|---|
| Phasenmodulation (PM) | Die Phase des Trägers folgt dem Nutzsignal kontinuierlich. | Analoges Signal | Konstante Hüllkurve, gute Verstärker-Ausnutzung | Empfindlich gegen Phasenrauschen und Referenzfehler |
| Frequenzmodulation (FM) | Die momentane Frequenz folgt dem Nutzsignal. | Analoges Signal | Robust gegen Amplitudenstörungen | Benötigt oft mehr Bandbreite |
| PSK | Diskrete Phasenlagen tragen Symbole. | Bits und Symbole | Effizient für digitale Netze | Hohe Anforderungen an Synchronisation |
Die wichtigste Brücke ist mathematisch: FM wird zur Phasenmodulation, wenn man das Nutzsignal integriert; PM wird FM-ähnlich, wenn man sein Eingangssignal ableitet. Für viele praktische Systeme ist das weniger Theorie als Werkzeug, um Modulatoren, Demodulatoren und Fehlerquellen richtig einzuordnen. QPSK nutzt 4 Phasenlagen und 2 Bits pro Symbol, 8PSK 8 Phasenlagen und 3 Bits pro Symbol.
Gerade deshalb lohnt sich der Blick auf reale Einsatzfelder statt auf Lehrbuchbegriffe allein.
Wo das Verfahren in Telekommunikation und Messtechnik nützlich ist
In der Infrastrukturpraxis begegnet man Phaseninformation überall dort, wo Signale über größere Distanzen, durch wechselnde Kanäle oder mit strikten Messanforderungen laufen. Für Insel- oder Randlagen mit viel Richtfunk und Satellitenanbindung ist das kein Spezialthema, sondern Alltag.
- Richtfunk und Satellitenstrecken - Phase muss stabil genug bleiben, damit der Empfänger Symbole korrekt trennt. Bei schwankender Referenz sinkt die Qualität schneller als viele erwarten.
- Digitale Funknetze - PSK, QPSK und 8PSK nutzen diskrete Phasenlagen, um Bits effizient zu übertragen. Hier entscheidet Synchronisation oft mehr als reine Sendeleistung.
- Messgeräte und Laboraufbauten - Signalgeneratoren, Spektrumanalysatoren und VNA-Arbeitsplätze nutzen PM, um Systeme gezielt zu prüfen. So sieht man, wie Hardware auf Phasenänderungen reagiert.

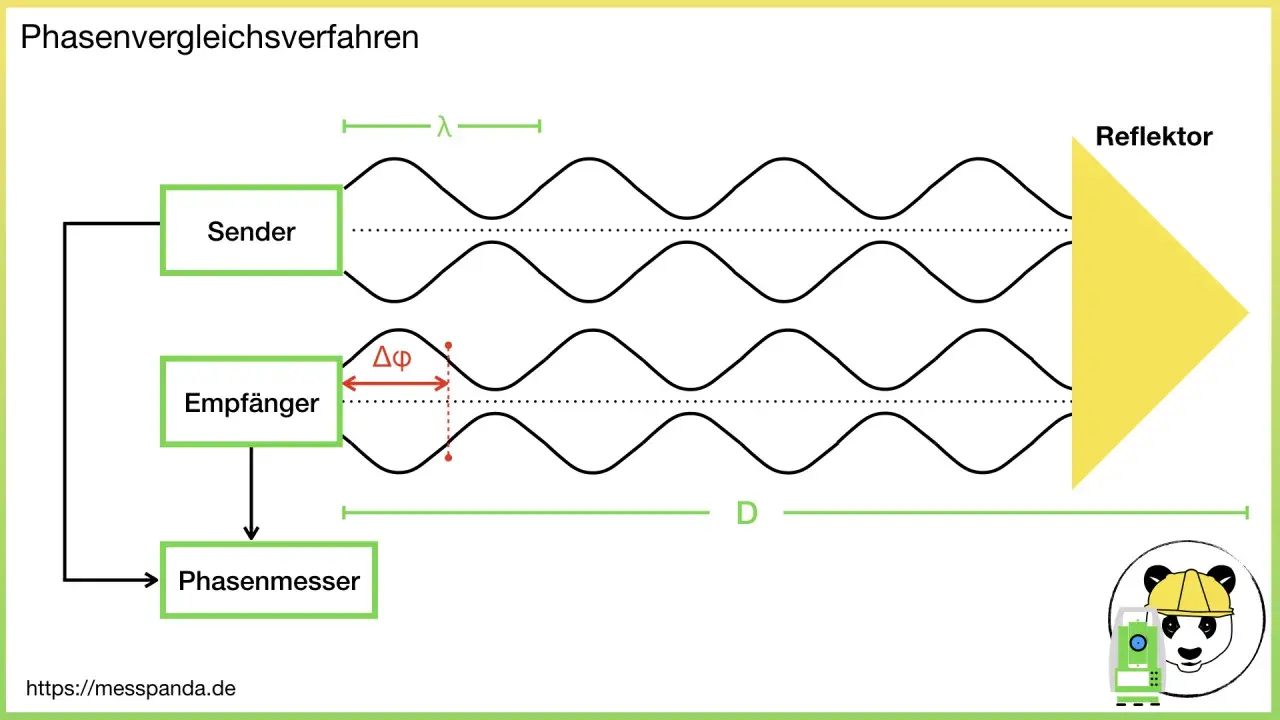

- Radar und Ortung - Kleine Phasenverschiebungen können auf Laufzeit-, Geschwindigkeits- oder Entfernungsänderungen hinweisen. In solchen Systemen ist Phase oft die eigentliche Messgröße.
Ich halte diesen Punkt für zentral: Wer nur auf Leistung und Frequenz schaut, übersieht die Signatur des Kanals. Gerade in Netzen mit begrenzter Infrastruktur zeigt sich daran, ob ein System stabil oder nur auf dem Papier gut ist. Deshalb ist es sinnvoll, die Grenzen und Fehlerquellen nicht zu beschönigen.
Welche Grenzen und Fehlerquellen ich ernst nehme
Die praktische Schwäche von Phasenverfahren liegt selten in der Idee, meist in der Umgebung. Ich achte besonders auf fünf Punkte:
- Phasenrauschen - zufällige Kurzzeitschwankungen des Oszillators, die sich als Unruhe im Phasenverlauf zeigen.
- Carrier-Offset und Drift - schon kleine Frequenzabweichungen zwischen Sender und Empfänger verursachen einen wandernden Phasenfehler.
- Mehrwegeausbreitung - unterschiedliche Laufzeiten addieren sich nicht sauber, sondern verbiegen die Phase je nach Kanal.
- AM-PM-Konversion - ein nichtlinearer Verstärker übersetzt Amplitudenschwankungen in Phasenfehler; das ist besonders nahe an der Sättigung relevant.
- Auswertefehler - wer Phasenwerte ohne Entfaltung interpretiert, hält Sprünge bei ±π schnell für echte Ereignisse, obwohl es nur eine Darstellungsgrenze ist.
Der häufigste Denkfehler ist aus meiner Sicht, Amplitude und Phase als getrennte Welten zu behandeln. In realen Frontends beeinflussen sie sich gegenseitig, und genau dort entstehen viele BER-Probleme, die man im ersten Blick auf das Spektrum nicht sieht. Deshalb ist eine saubere Auswertung der Messdaten der nächste logische Schritt.
Wie ich ein phasenbasiertes Signal in der Analyse sauber auswerte
In der Signalverarbeitung arbeite ich meist in dieser Reihenfolge: Erst wird das Signal auf eine komplexe I/Q-Darstellung, also In-Phase- und Quadraturkanal, gebracht, dann entferne ich Offset und Trägerfehler, danach berechne ich die Phase mit atan2 oder über eine analytische Signalbildung. Ohne I/Q bleibt die Phase oft nur indirekt sichtbar.
- Heruntermischen - das Hochfrequenzsignal wird auf Basisband oder Zwischenfrequenz gebracht, damit sich Phase und Amplitude sauber trennen lassen.
- Phasenentfaltung - die Sprünge an ±π werden entfernt, damit aus der gemessenen Kurve wieder ein kontinuierlicher Verlauf wird.
- Demodulation - je nach Aufbau nutze ich eine PLL, einen arctan-Demodulator oder die Differentiation des Phasenverlaufs.
- Filterung - hochfrequentes Rauschen wird gedämpft, damit nicht jedes kleine Zucken als Nutzinformation endet.
- Bewertung - EVM, also Error Vector Magnitude, RMS-Phasenfehler, Frequenzoffset und SNR zeigen schneller als eine bloße Augenprüfung, ob das System sauber arbeitet.
Eine PLL, also eine Phasenregelschleife, ist dann besonders nützlich, wenn das Signal im laufenden Betrieb nachgeführt werden muss. Für Offline-Analysen ist ein sauber aufgezeichnetes I/Q-File oft flexibler, weil man Parameter, Fenster und Filter im Nachhinein anpassen kann. Genau daraus ergibt sich die praktische Frage, was man vor einer Umsetzung oder Auswahl zuerst prüfen sollte.
Was ich vor einer Entscheidung für ein Phasenverfahren zuerst prüfe
Bevor ich PM oder ein verwandtes Phasenverfahren in einem Projekt gutheiße, kläre ich vier Dinge: Soll das Nutzsignal analog oder digital transportiert werden? Wie stabil sind Referenzoszillator und Takt? Wie groß sind Bandbreite, Rauschen und Mehrwegeanteil? Und wie viel Komplexität darf der Empfänger wirklich tragen?
- Bei analoger Übertragung zählt die kontinuierliche Phasenänderung.
- Bei digitaler Übertragung sind Symbolabstände und Synchronisation wichtiger als die reine Trägerleistung.
- Bei Tests im Labor sind Phasenrauschen und AM-PM-Konversion oft die eigentlichen Engpässe.
- Bei realen Netzen ist ein robuster Empfänger häufig wertvoller als ein theoretisch perfekter Modulator.
Wenn diese Punkte sauber beantwortet sind, lässt sich Phasenmodulation nicht nur erklären, sondern auch sinnvoll einsetzen. Für mich ist das der eigentliche Gewinn: weniger Begriffsverwirrung, mehr Kontrolle über das Verhalten des Signals in der echten Strecke.
