Digitale Funkstrecken müssen Daten nicht nur übertragen, sondern sie auch unter Rauschen, begrenzter Bandbreite und Phasenfehlern zuverlässig lesbar halten. Genau hier setzt die Modulation phase shift keying an: Die Information steckt nicht in der Amplitude, sondern in definierten Phasenlagen eines Trägers. Ich zeige, wie das Verfahren in der Signalverarbeitung funktioniert, welche Varianten in der Praxis zählen und warum es für Telekommunikationsnetze oft ein sehr vernünftiger Kompromiss ist.
Die Phasenlage entscheidet, wie viel Datenrate und Robustheit ein Funkkanal wirklich trägt
- PSK codiert Bits über diskrete Phasenlagen eines Trägersignals, nicht über die Amplitude.
- BPSK, QPSK und 8PSK unterscheiden sich vor allem in Bits pro Symbol und Empfindlichkeit gegenüber Störungen.
- Je mehr Phasenstufen ein System nutzt, desto dichter werden die Konstellationspunkte und desto kritischer wird die Synchronisation.
- In der Praxis zählen Carrier Recovery, Gray-Codierung, Symboltaktung und EVM oft mehr als der Modulationsname allein.
- Für schmale oder schwierige Funkkanäle ist QPSK häufig der beste Mittelweg zwischen Effizienz und Stabilität.

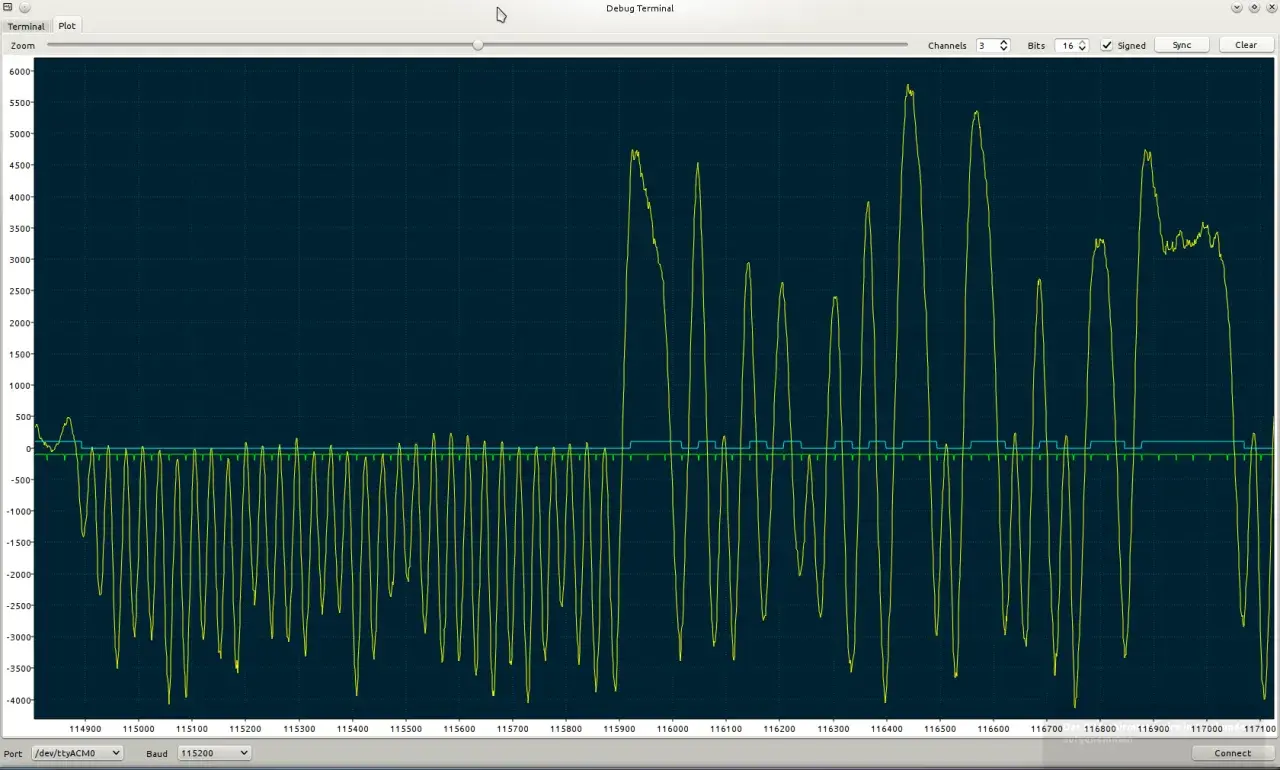

Wie die Phasenlage zur Datensprache wird
In der Signalverarbeitung lässt sich PSK ziemlich elegant auf den Punkt bringen: Ein Träger bleibt in seiner Grundform erhalten, aber seine Phase springt zwischen vorher definierten Zuständen. Ein Empfänger liest diese Zustände als Symbole und wandelt sie wieder in Bits zurück. Das ist der Kern der Idee, und genau deshalb ist das Verfahren so beliebt, wenn man Daten robust über einen Funkkanal schicken will.
Wichtig ist dabei der Unterschied zwischen Symbolrate und Bitrate. Ein Symbol ist die kleinste Phaseinheit, die der Sender setzt; mehrere Bits können zu einem Symbol gebündelt werden. Bei Phasenumtastung entsteht der Informationsgewinn also nicht dadurch, dass das Signal schneller schwingt, sondern dadurch, dass es mehr unterscheidbare Phasenlagen gibt.
Ich finde diesen Blickwinkel hilfreich, weil er sofort zeigt, warum PSK in der Praxis so eng mit Synchronisation, Taktung und Phasenrauschen zusammenhängt. Genau an diesem Punkt wird der Unterschied zwischen den einzelnen Varianten wichtig.
Welche Varianten in der Praxis den Unterschied machen
Nicht jede PSK-Form verhält sich gleich. In echten Netzen geht es fast immer um einen Kompromiss aus Datenrate, Robustheit und Aufwand im Empfänger. Die folgende Einordnung ist für mich der schnellste Weg, die Varianten sauber zu vergleichen.
| Verfahren | Zustände | Bits pro Symbol | Stärke | Typische Grenze |
|---|---|---|---|---|
| BPSK | 2 | 1 | Sehr robust, einfacher Empfänger | Geringe Spektraleffizienz |
| QPSK | 4 | 2 | Guter Kompromiss aus Robustheit und Durchsatz | Saubere Phasenreferenz nötig |
| DQPSK | 4 relativ | 2 | Weniger empfindlich gegenüber absoluter Phasenlage | Etwas komplexere Fehlerbehandlung |
| 8PSK | 8 | 3 | Mehr Nutzdaten pro Symbol | Deutlich empfindlicher gegen Rauschen und Phasenfehler |
BPSK ist die nüchterne, robuste Lösung, wenn der Kanal schwierig ist und die Fehlertoleranz Vorrang hat. QPSK verdoppelt bei gleicher Symbolrate die Bitrate und ist in vielen Systemen der praktische Standard, weil es nicht zu gierig mit der Kanalqualität umgeht. 8PSK geht einen Schritt weiter, bezahlt das aber mit kleineren Sicherheitsabständen zwischen den Konstellationspunkten.
Wirklich wichtig wird außerdem die Codierung der Symbole. Gray-Codierung sorgt dafür, dass benachbarte Zustände sich nur in einem Bit unterscheiden; ein kleiner Fehlgriff im Konstellationsdiagramm erzeugt dann nicht sofort mehrere Bitfehler. Das ist kein hübsches Detail, sondern in verrauschten Kanälen oft der Unterschied zwischen brauchbar und instabil. Als Nächstes lohnt sich deshalb der Blick auf die Frage, warum PSK so spektral attraktiv ist und wo die Kosten dieser Eleganz liegen.
Warum PSK im Spektrum effizient bleibt und wo es teuer wird
Der große Reiz von PSK liegt in der konstanten Hüllkurve. Weil die Amplitude idealerweise nicht mitcodiert werden muss, kann die Endstufe oft effizienter arbeiten als bei amplitudeabhängigen Verfahren. Das ist gerade in Telekommunikationssystemen attraktiv, in denen Stromverbrauch, Wärme und Hardwarekosten nicht beliebig wachsen dürfen.
Der Preis dafür ist eine schmalere Sicherheitszone im Phasenraum. Je mehr Zustände ein System nutzt, desto empfindlicher reagiert es auf Phasenrauschen, Frequenzoffset, Mehrwegeausbreitung und nicht ideale Verstärker. In einer sauberen Laborumgebung sieht 8PSK stark aus; im Feld kann dieselbe Wahl schnell unnötig riskant werden, wenn der Link nur knapp dimensioniert ist.
Ich formuliere es gern so: PSK verschiebt das Problem von der Amplitude in die Phase. Das ist oft die richtige Verschiebung, aber eben keine kostenlose. Sobald die Phase im Kanal oder im Empfänger driftet, wird aus dem theoretischen Vorteil ein praktischer Prüfstein.
Damit ist der nächste Punkt fast zwangsläufig der Empfänger selbst, denn ohne saubere Rückgewinnung des Trägers nützt die beste Symboltabelle wenig.
Wie Empfänger das Signal wieder lesbar machen
Ein PSK-Empfänger muss die Trägerphase rekonstruieren, Symbolgrenzen erkennen und aus den I/Q-Werten wieder die ursprünglichen Bits bilden. In der Praxis kommen dafür Carrier Recovery, Symboltaktung und meist ein Phasenregelschleifen-Ansatz zusammen. Die Theorie ist sauber, aber die Umsetzung entscheidet, ob der Kanal wirklich stabil wirkt.
Die wichtigsten Bausteine sind aus meiner Sicht diese:
- Carrier Recovery: Der Empfänger schätzt die Trägerphase nach, damit die Konstellation nicht rotiert.
- Symbol Timing: Die Abtastung muss genau auf den Symbolzeitpunkt fallen, sonst entstehen unnötige Fehler.
- Preamble oder Synchronisationswörter: Sie helfen, Phasenmehrdeutigkeiten und Startprobleme zu lösen.
- Differenzielle Verfahren: Sie kodieren Phasenänderungen statt absoluter Phasenlagen und sind damit toleranter gegenüber Phasenunschärfe.
- Messgrößen wie EVM und BER: Sie zeigen, ob die Kette nicht nur funktioniert, sondern auch belastbar ist.
Gerade bei nicht-differenziellen Verfahren ist die absolute Phasenreferenz kritisch. Wenn sie fehlt oder schwankt, kann der Empfänger Symbole zwar noch sehen, sie aber falsch zuordnen. Differenzielle Ansätze entspannen dieses Problem, kosten allerdings etwas bei der Fehlerperformance. Genau deshalb sind Messung und Demodulation keine Nebensache, sondern der eigentliche Prüfstein des Systems. Was das in realen Netzen bedeutet, zeigt sich erst bei den typischen Einsatzfeldern.
Wo die Technik in der Telekommunikation wirklich auftaucht
PSK ist nicht nur ein Lehrbuchthema, sondern ein Arbeitspferd in vielen Übertragungssystemen. Ich sehe es vor allem dort, wo Bandbreite knapp ist, der Kanal planbar bleiben muss und die Infrastruktur nicht unnötig komplex werden soll. Typische Felder sind Richtfunk, Satellitenverbindungen, Mobilfunk-Teilstrecken und robuste Datenlinks in Mess- oder Telemetriesystemen.
Für Regionen mit langen Verbindungen, begrenzter Funkinfrastruktur und wechselnder Kanalqualität, also auch für Netze in Timor-Leste, ist diese Art der Modulation besonders interessant. Nicht, weil sie spektakulär wäre, sondern weil sie vernünftig skaliert: QPSK kann oft noch gut laufen, wenn einfachere Verfahren zu wenig Effizienz bieten und dichtere wie 8PSK schon zu empfindlich werden.
Ein weiterer Grund ist die Planbarkeit im Betrieb. Wenn ein Netzbetreiber eine Strecke über größere Distanzen oder durch wechselnde Topografie absichern muss, ist ein Modulationsverfahren mit klaren Konstellationen und überschaubarem Empfängeraufwand meist die bessere Wahl als eine maximal aggressive Datenrate. Das führt direkt zur Frage, wie ich die passende Stufe in der Praxis auswähle.
Wie ich die passende PSK-Stufe für eine Strecke auswähle
Wenn ich eine Funkstrecke bewerte, beginne ich nicht bei der höchsten möglichen Ordnung, sondern beim Kanal. Zuerst prüfe ich das Link-Budget, die erwartete Phaseinstabilität und den Störpegel. Erst danach entscheide ich, ob BPSK, QPSK, DQPSK oder 8PSK überhaupt sinnvoll sind.
Als grobe Arbeitsregel nutze ich diese Abfolge:
- Ist der Kanal knapp oder stark gestört, nehme ich eine robuste Variante mit wenig Zuständen.
- Ist die Bandbreite knapp, aber die Signalqualität ordentlich, ist QPSK oft der vernünftige Standard.
- Ist der Durchsatz wichtig und die HF-Kette sehr sauber, kann 8PSK sinnvoll sein.
- Ist die absolute Phase schwer stabil zu halten, prüfe ich differenzielle Ansätze.
Was Anfänger häufig unterschätzen, ist die Rolle des Messaufbaus. Eine schlechte Lokaloszillator-Stabilität, unzureichende Filterung oder ein zu optimistisches EVM-Budget können ein an sich gutes Modulationsschema im Feld unbrauchbar machen. Deshalb schaue ich zuerst auf die reale Strecke und erst dann auf das theoretische Maximum. Wer das ernst nimmt, trifft bei Netzdesign, Richtfunk oder Satelliten-Backhaul fast immer die bessere Entscheidung.
Am Ende ist PSK kein exotischer Spezialfall, sondern eine sehr praktische Antwort auf die Frage, wie Daten mit vertretbarem Aufwand über einen störanfälligen Kanal laufen sollen. Für robuste Infrastruktur ist die beste Wahl selten die dichteste Konstellation, sondern die, die sich unter den tatsächlichen Bedingungen noch sauber synchronisieren, messen und betreiben lässt.
