Digitale Modulation, die man im Englischen oft als digital modulation bezeichnet, ist der Schritt, der aus einer Bitfolge ein übertragbares Signal macht. Genau an dieser Stelle entscheidet sich, ob Daten über Funk, Richtfunk oder andere Träger sauber ankommen oder im Rauschen untergehen. Ich ordne hier die wichtigsten Verfahren ein, zeige den typischen Signalfluss in der Signalverarbeitung und erkläre, wie man in der Praxis die richtige Modulationsart auswählt.
Die wichtigsten Punkte in Kürze
- Bits werden nicht direkt gesendet, sondern zuerst auf Symbole und dann auf einen Träger abgebildet.
- Höhere Modulationsordnungen liefern mehr Bits pro Symbol, sind aber empfindlicher gegenüber Rauschen und Verzerrung.
- QPSK, QAM, FSK und OFDM lösen unterschiedliche Probleme und passen nicht zu jedem Kanal.
- Pulsformung, Symbolrate und Abtastung bestimmen mit, wie viel Bandbreite ein Signal braucht und wie robust es bleibt.
- In realen Netzen ist oft die stabilere Modulation wirtschaftlicher als die theoretisch schnellste.
Was bei der Modulation wirklich passiert
In der Signalverarbeitung ist der Kern einfach, aber wichtig: Ein digitales Wort wird auf eine endliche Menge von Symbolen abgebildet, und jedes Symbol verändert den Träger auf eine genau definierte Weise. Das kann eine andere Amplitude, eine andere Phase, eine andere Frequenz oder eine Kombination davon sein. Dadurch entsteht ein analoges Übertragungssignal, das sich durch Luft, Kupfer oder Glas physikalisch ausbreiten lässt.
Der praktische Unterschied zur analogen Übertragung liegt darin, dass der Sender nicht beliebig viele Zwischenwerte braucht. Er arbeitet mit einer festen Symbolmenge, die der Empfänger später wiedererkennen muss. Genau deshalb ist Modulation immer auch ein Abgleich zwischen Datenrate, Störfestigkeit und Bandbreite.
Bits, Symbole und Bitrate
Die Symbolrate ist nicht automatisch die Bitrate. Ein QPSK-Symbol trägt 2 Bit, 16-QAM 4 Bit, 64-QAM 6 Bit; bei jeder höheren Stufe steigt der Durchsatz, aber auch die Empfindlichkeit gegenüber Störungen. Genau deshalb sehen zwei Funkstrecken mit gleicher Bandbreite in der Praxis völlig unterschiedlich aus.
Warum der Träger nicht optional ist
Der Träger ist keine akademische Spielerei. Er verschiebt das Signal in einen Bereich, in dem Antennen, Mischer und Verstärker sinnvoll arbeiten, und er macht die Übertragung über größere Distanzen überhaupt erst praktikabel. Ohne diesen Schritt bliebe die Information im Basisband stecken.
Sobald diese Zuordnung steht, geht es darum, wie der Sender aus der Bitfolge ein sauber formbares Funksignal baut.
Wie aus Bits ein sendbares Signal wird
Der praktische Senderpfad besteht fast immer aus denselben Schritten: Bits kommen hinein, werden codiert und gescrambelt, anschließend in Symbole übersetzt und als I- und Q-Anteil aufbereitet. Danach folgen Pulsformung, Frequenzumsetzung und Verstärkung. Wer diesen Ablauf versteht, erkennt viele Messfehler sofort, bevor überhaupt ein Spektrumanalysator angeschlossen wird.
I- und Q-Anteil im Sender
Die I-Komponente beschreibt die in-phase Achse, die Q-Komponente die dazu orthogonale Quadratur-Achse. Zusammen lassen sich Amplitude und Phase sehr fein steuern, weshalb diese Darstellung für moderne Modulationsverfahren so effizient ist. In der Praxis ist sie auch der Grund, warum I/Q-Fehler, Phasenrauschen oder ungleiche Verstärkung sofort im Konstellationsdiagramm auffallen.
Pulsformung und Abtastung
Rechteckige Impulse wären theoretisch einfach, würden aber spektral unnötig breit werden. Deshalb werden sie mit Filtern geformt, oft nach Nyquist- oder Root-Nyquist-Prinzipien, damit sich benachbarte Symbole am Abtastzeitpunkt nicht gegenseitig stören. Zu wenig Sorgfalt an dieser Stelle führt direkt zu Intersymbolinterferenz, also zu Symbolüberlagerung, die der Empfänger später mühsam herausrechnen muss.
Lesen Sie auch: Bandstoppfilter verstehen – Störungen gezielt entfernen
Warum die Abtastrate mitentscheidet
Ist die Abtastung zu knapp gewählt, werden die Symbolgrenzen unscharf und die Demodulation verliert Präzision. In der Praxis heißt das: Die digitale Verarbeitung muss den analogen Teil sauber begleiten, sonst sehen die Daten auf dem Papier gut aus, scheitern aber im Empfänger. Genau hier treffen Signaltheorie und Hardware aufeinander.
Genau an dieser Stelle lohnt der Vergleich der üblichen Verfahren, weil ihre Stärken und Grenzen sehr unterschiedlich sind.
Die gängigsten Verfahren im Vergleich
Ich sehe die Verfahren gern nach zwei Fragen: Wie viele Bits trägt ein Symbol, und wie viel Störreserve bleibt dem Link? Die Tabelle unten zeigt den praktischen Kern, nicht nur die Lehrbuchdefinition.
| Verfahren | Was sich ändert | Stärke | Grenze | Typische Nutzung |
|---|---|---|---|---|
| ASK | Amplitude | Einfach und günstig | Stark störanfällig | Einfache Kurzstrecken, ältere Systeme |
| FSK | Frequenz | Robust gegen Amplitudenschwankungen | Geringere spektrale Effizienz | Telemetrie, schmalbandige Links |
| PSK / QPSK | Phase | Gutes Verhältnis aus Robustheit und Effizienz | Saubere Träger- und Phasenrekonstruktion nötig | Mobilfunk, Satellit, Richtfunk |
| QAM | Amplitude und Phase | Hoher Durchsatz pro Symbol | Benötigt gutes SNR und lineare Hardware | WLAN, LTE, 5G, Backhaul |
| OFDM | Viele orthogonale Unterträger | Robust in Mehrwegekanälen, flexibel | Komplexer Aufbau, hohe Spitzenleistungen | 4G, 5G, WLAN, xDSL |
Wichtig: OFDM ist streng genommen kein einzelnes Symbolalphabet wie QPSK oder 64-QAM, sondern ein Mehrträgerverfahren. Es trägt die Daten auf vielen orthogonalen Unterträgern, meist mit QAM, und ist deshalb in modernen Breitbandnetzen so verbreitet.
Die technische Wahl ist damit noch nicht fertig, denn Reichweite und Stabilität hängen stark von Filterung und Kanalqualität ab.
Warum Filterung und Symbolrate über die Qualität entscheiden
Mehr Durchsatz klingt attraktiv, aber die Rechnung geht nur auf, wenn der Kanal mithält. Mit steigender Symbolrate wird jedes Symbol zeitlich kürzer, und mit höherer Modulationsordnung rücken die erlaubten Zustände enger zusammen. Genau dort werden Rauschen, Verzerrung und Phasenfehler teuer.
Ein Eye-Diagramm zeigt, ob sich die Symbole zeitlich sauber trennen lassen; ein offenes Auge spricht für gute Taktung, ein geschlossenes für Interferenz oder Jitter. Die EVM, also die Error Vector Magnitude, misst, wie weit die empfangenen Symbole vom Idealpunkt entfernt liegen. Ich nutze beide Kennzahlen gern zusammen, weil sie unterschiedliche Probleme sichtbar machen: Timing auf der einen Seite, Konstanz der Modulation auf der anderen.- ISI entsteht, wenn Filter oder Kanal die Pulse ineinander schieben.
- Trägerfehler entstehen durch Frequenz- oder Phasenversatz.
- I/Q-Ungleichgewicht verschiebt Konstellationspunkte und macht die Demodulation unruhig.
- Nichtlinearität im Verstärker zerstört vor allem dichte QAM-Schemata.
Gerade höhere QAM-Stufen kippen deutlich schneller als QPSK, wenn der Kanal oder die Sendehardware nicht sauber genug ist. Wer diese Zusammenhänge versteht, trifft die Modulationswahl später deutlich nüchterner.
Wie ich für reale Netze die passende Modulation auswähle
Für die Praxis setze ich nicht mit dem schnellsten Verfahren an, sondern mit dem belastbarsten. Die Frage lautet: Welche Modulation bleibt unter realen Bedingungen noch demodulierbar, wenn Dämpfung, Wetter, Bewegungen oder Störungen zunehmen?
| Ausgangslage | Sinnvolle Wahl | Warum |
|---|---|---|
| Schwaches SNR oder lange Strecke | QPSK oder niedrigere QAM-Stufe plus starke Codierung | Mehr Abstand zwischen den Symbolen, bessere Fehlertoleranz |
| Stark schwankender oder mehrwegiger Kanal | OFDM mit adaptiver Modulation | Unterträger lassen sich flexibler an den Kanal anpassen |
| Schmalbandige Telemetrie | FSK oder einfaches PSK | Robust und technisch überschaubar |
| Hohe Datenrate bei sauberem Link | 64-QAM oder höher | Mehr Bits pro Symbol bei ausreichender Reserve |
| Knappes Budget oder geringe Leistungsreserve | Robuste, niedrigere Modulationsordnung | Weniger Nacharbeit, weniger Retransmissions, stabilerer Betrieb |
Adaptive Modulation und Coding passt die Modulationsordnung laufend an den Kanal an. Wenn der Link sauber ist, steigt die Datenrate; wenn das SNR sinkt, fällt das System auf robustere Stufen zurück. Genau diese Dynamik ist in heutigen Mobil- und Richtfunksystemen oft wichtiger als die maximale Modulationszahl auf dem Datenblatt.
Gerade in Netzen mit knapper Infrastruktur ist das entscheidend: Nicht die schnellste Option gewinnt, sondern diejenige, die unter Last und bei wechselnden Bedingungen noch stabil arbeitet.
Welche Fehler in der Praxis die meiste Zeit kosten
Die meisten Probleme sehe ich nicht bei der Modulationsidee selbst, sondern bei den Randbedingungen. Ein sauberer Algorithmus nützt wenig, wenn Takt, Verstärkung oder Kanalmodell nicht zur Realität passen.
- Zu hohe Modulationsordnung zu früh wählen. 64-QAM oder 256-QAM liefern zwar mehr Bits pro Symbol, kippen aber schneller, wenn SNR oder Linearität nicht reichen.
- Filter und Symbolraten nicht zusammen denken. Ein gutes Modulationsschema kann durch falsche Pulsformung oder unpassende Abtastung unbrauchbar werden.
- Empfängerabgleich unterschätzen. Carrier Recovery, Equalizer und Taktwiedergewinnung sind keine Nebensachen; sie entscheiden oft über die Demodulationsqualität.
- Messwerte isoliert lesen. Nur auf BER oder nur auf Konstellation zu schauen, führt leicht zu falschen Schlüssen. Erst das Zusammenspiel von BER, EVM, Eye-Diagramm und Spektrum zeigt die ganze Lage.
- Verstärker nicht linear genug betreiben. Gerade dichte QAM-Schemata reagieren empfindlich auf Clipping und Intermodulation.
In der Praxis ist ein leicht robusteres Verfahren oft wirtschaftlicher als ein theoretisch schnelleres, weil es weniger Ausfälle, weniger Nachjustierung und weniger Paketverluste erzeugt. Genau deshalb lohnt sich am Ende ein nüchterner Blick auf die Umgebung, in der das Netz tatsächlich arbeiten muss.

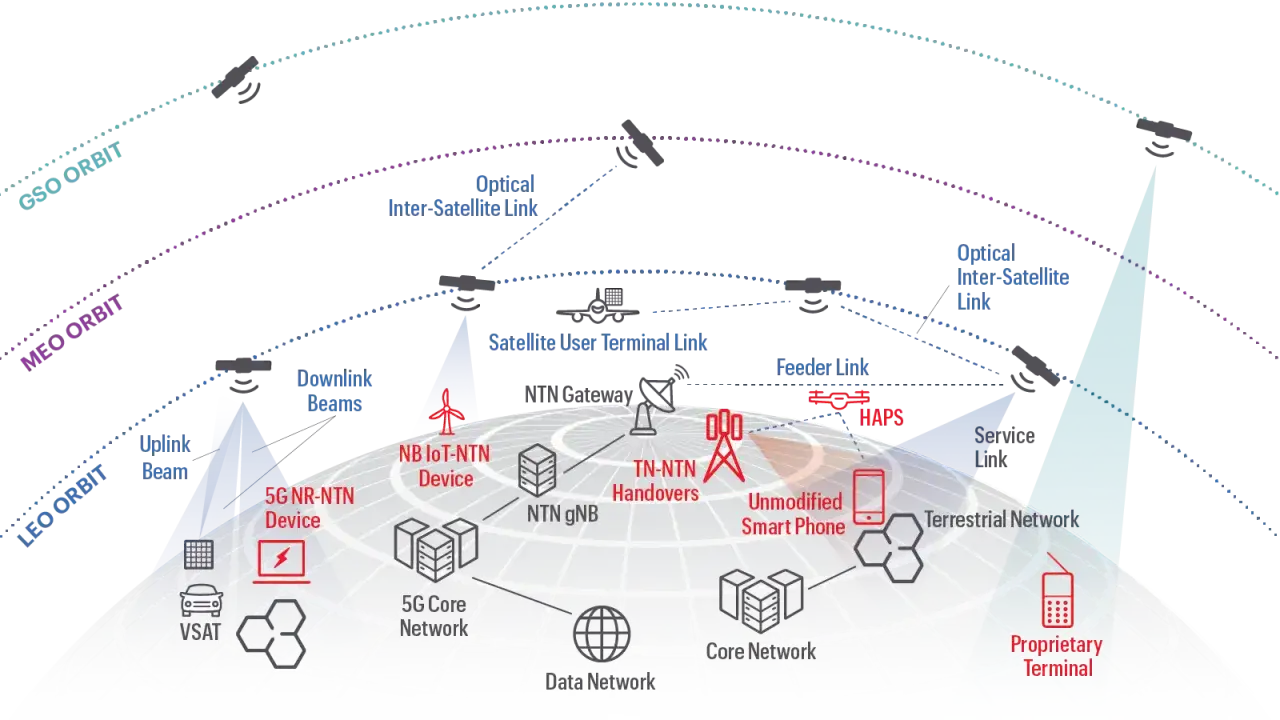

Worauf es in knappen oder instabilen Netzen am Ende ankommt
Wenn Infrastruktur knapp ist, zählt nicht die eleganteste Theorie, sondern die Technik mit dem größten Fehlertoleranzfenster. Für ländliche Funkstrecken, Inselnetze oder lange Richtfunkverbindungen bedeutet das meist: erst Stabilität, dann Spektraleffizienz, dann erst Spitzenrate.
- Wähle eine Modulationsordnung, die auch bei schlechtem Wetter, Lastspitzen oder leichten Frequenzfehlern noch sauber dekodierbar bleibt.
- Plane genügend Link Margin ein, statt die Anlage dauerhaft am Limit zu betreiben.
- Nutze Messgrößen wie EVM, BER und Spektrum regelmäßig, nicht erst nach einer Störung.
- Setze auf adaptive Verfahren, wenn der Kanal über den Tag hinweg stark schwankt.
Genau so wird Modulation vom Lehrbuchthema zu einem Werkzeug für verlässliche Konnektivität: nicht mit der höchsten Zahl auf dem Papier, sondern mit dem Verfahren, das unter realen Bedingungen noch Reserven hat.
