In der Signalverarbeitung geht es bei I/Q-Daten nicht um ein Randthema, sondern um die präziseste Darstellung von Funk- und Basisbandsignalen. Der technische Begriff iq data bezeichnet in diesem Kontext die als komplexe Basisbanddaten gespeicherten I- und Q-Anteile eines Signals, also die Grundlage für saubere Modulation, Demodulation und Analyse. Wer Mobilfunk, Richtfunk, SDR, Radar oder Messsysteme bewertet, braucht genau diese Sicht, weil sich damit Phase, Amplitude und Störungen deutlich zuverlässiger erfassen lassen.
Die wichtigsten Punkte zu I/Q-Daten im Überblick
- I steht für den in-phase-Anteil, Q für den um 90 Grad versetzten Quadratur-Anteil.
- Aus beiden entsteht ein komplexes Signal, das Amplitude und Phase gemeinsam beschreibt.
- I/Q-Daten sind die Basis für QAM, OFDM, LTE, 5G, Wi‑Fi und viele Radarverfahren.
- Gute Daten erkennt man an sauberer Konstellation, stabiler Phase und wenig Verzerrung.
- Typische Fehler sind Gain Imbalance, Quadrature Skew, DC-Offset, Clipping und falsches Sampling.
- In Netzen und Messaufbauten lohnt sich zuerst der Blick auf die Messkette, erst dann auf das eigentliche Signal.
Was I/Q-Daten in der Praxis bedeuten
Ich sehe I/Q-Daten als die praktikabelste Form, ein hochfrequentes Signal in einen analysierbaren Zustand zu bringen. Statt nur eine Wellenform mit einem einzigen Werteverlauf zu betrachten, wird das Signal in zwei orthogonale Anteile zerlegt: den In-Phase-Anteil und den Quadratur-Anteil. Zusammen bilden sie eine komplexe Darstellung, die nicht nur die Stärke, sondern auch die Richtung im Phasenraum beschreibt.
Genau darin liegt der Vorteil für die Signalverarbeitung: Viele Eigenschaften eines Funksignals sind im reinen Betrag unsichtbar, in der komplexen Darstellung aber klar erkennbar. Wie MathWorks bei der komplexen Hüllkurve zeigt, kann man so die eigentliche Nutzinformation vom Träger lösen und mit deutlich sinnvolleren Abtastraten arbeiten. Das spart nicht nur Rechenaufwand, sondern macht die Auswertung auch robuster.
Für die Praxis heißt das: Wer I/Q-Daten lesen kann, sieht sofort, ob ein Signal sauber moduliert ist, ob Phasenfehler vorliegen oder ob das Spektrum bereits von der Messkette selbst verfälscht wird. Von hier aus ist der Weg zur Entstehung dieser Daten nicht mehr weit.
Wie I- und Q-Anteile entstehen

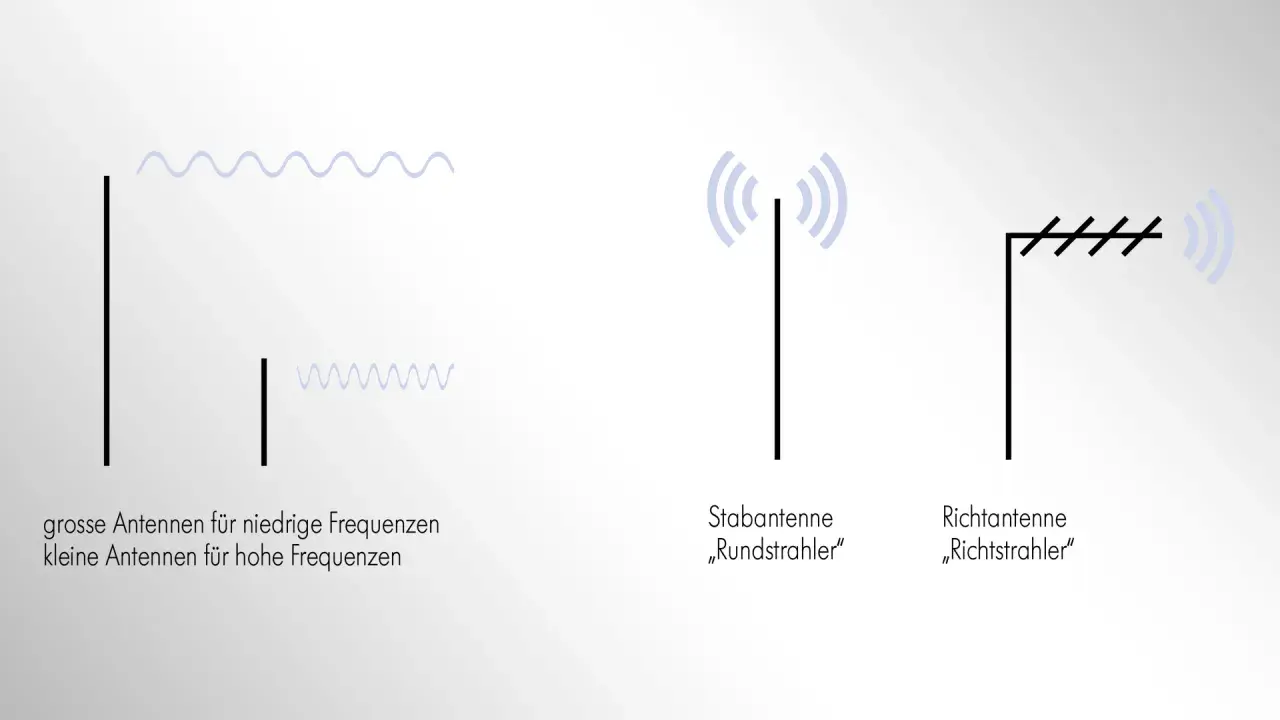

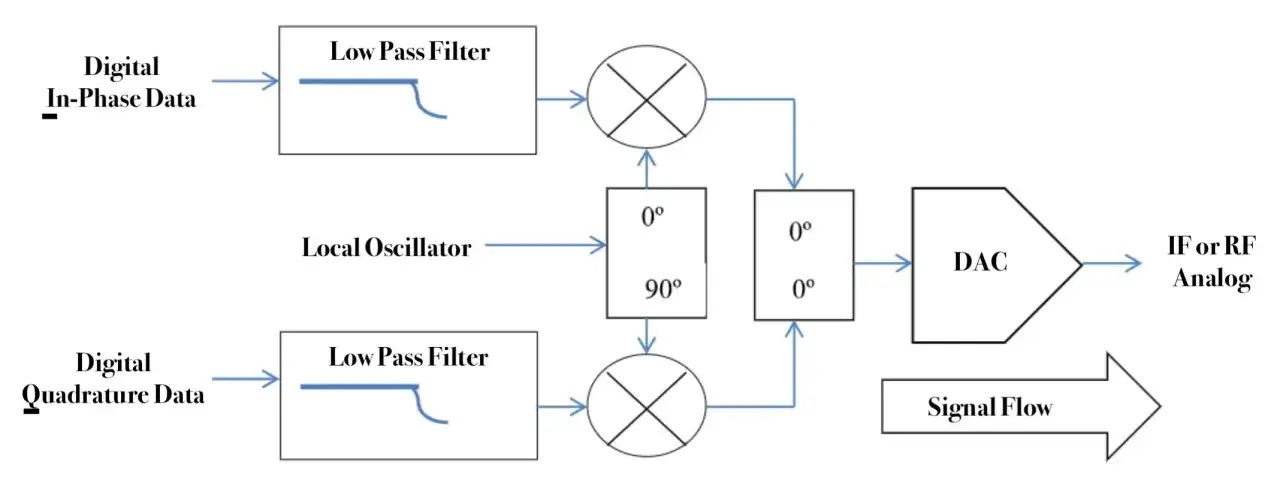

Die klassische Erzeugung läuft über zwei Pfade, die mit einem Träger von 90 Grad zueinander versetzt arbeiten. Der I-Anteil wird mit dem Cosinus-Pfad gemischt, der Q-Anteil mit dem Sinus-Pfad. Genau diese orthogonale Aufteilung macht das Signal in der komplexen Ebene beschreibbar.
Im Sender wird das Basisbandsignal so auf einen Träger gehoben, im Empfänger wieder zurück ins Basisband gemischt. Das Prinzip ist simpel, die Umsetzung aber empfindlich: Schon kleine Abweichungen in Verstärkung, Phasenlage oder Taktung verändern die Qualität der I/Q-Daten deutlich. In der Realität sind die Pfade nie perfekt identisch, deshalb ist Kalibrierung so wichtig.
Ich halte diesen Punkt für zentral, weil hier viele Missverständnisse entstehen: I und Q sind keine zwei beliebigen Kanäle, sondern zwei bewusst orthogonale Informationsachsen. Wenn die 90-Grad-Beziehung kippt, verschiebt sich nicht nur ein Messwert, sondern die gesamte Interpretation des Signals.
Mit diesem Grundprinzip im Kopf wird klarer, warum I/Q-Daten in modernen Kommunikationssystemen so stark dominieren.
Warum sie für Mobilfunk, SDR und Messungen so wichtig sind
In Mobilfunk, WLAN, Richtfunk und SDR-Systemen tragen I/Q-Daten die eigentliche Nutzinformation der Modulation. Ob QPSK, 16QAM, 64QAM oder OFDM: Die Information steckt nicht nur in der Höhe des Signals, sondern in seinem Phasen- und Amplitudenmuster. Ohne die komplexe Darstellung würde ein großer Teil dieser Struktur verloren gehen.
Das zeigt sich besonders bei Konstellationsdiagrammen und bei EVM-Messungen. Konstellationspunkte machen sofort sichtbar, ob ein Symbol sauber sitzt oder in Richtung eines Nachbarn driftet. EVM wiederum misst, wie stark das reale Signal vom idealen Referenzsignal abweicht. Für hohe Modulationsordnungen ist das keine akademische Größe, sondern eine direkte Qualitätsaussage.
Gerade bei Netzausbau, Funkmessungen und Feldtests in geografisch anspruchsvollen Regionen ist das nützlich. Wenn ich zum Beispiel in einer Infrastrukturkette zwischen Endgerät, Richtfunkstrecke und Basisstation unterscheide, hilft die I/Q-Sicht, echte Kanalprobleme von einem Fehler in der Messkette zu trennen. Das ist in der Praxis oft der Unterschied zwischen einer guten Diagnose und einer teuren Fehlentscheidung.
Die eigentliche Qualität eines Signals zeigt sich aber erst dann, wenn man weiß, worauf man beim Lesen der Daten achten muss.
Woran gute Messdaten erkennbar sind
Saubere I/Q-Daten wirken im Diagramm nicht spektakulär, sondern ruhig und konsistent. Die Punktewolke bleibt kontrolliert, das Spektrum ist logisch, und die Phase verhält sich nachvollziehbar. Sobald einzelne Symptome auftauchen, lohnt sich ein systematischer Blick auf die Ursache statt auf bloße Vermutungen.
| Symptom | Wahrscheinliche Ursache | Was ich zuerst prüfe |
|---|---|---|
| Konstellationspunkte werden oval oder schief | Gain Imbalance oder Quadrature Skew | Verstärkung beider Kanäle und Phasenversatz |
| Mittelpunkt ist sichtbar verschoben | DC-Offset oder IQ-Origin-Offset | Nullpunktkorrektur und Empfängerabgleich |
| Punkte liegen abgeschnitten am Rand | Clipping oder zu geringer Dynamikbereich | ADC-Aussteuerung und Gain-Setting |
| Spektrum wirkt unruhig oder asymmetrisch | Filterfehler, Taktfehler oder schlechte Trägerunterdrückung | Abtastrate, Filterlage und LO-Stabilität |
| Symbole driften über die Zeit | Timing Skew oder Synchronisationsproblem | Clocking, Trigger und Latenz im Messpfad |
NI beschreibt solche Fehlerbilder als IQ-Impairments, also als Mismatch zwischen den analogen Pfaden im RF-Chain. Genau diese Kategorie ist in der Praxis relevant, weil sie nicht aus dem Signal selbst kommen muss, sondern aus der Hardware davor. Wer das übersieht, jagt oft ein vermeintliches Übertragungsproblem, obwohl die Ursache im Messaufbau liegt.
Die gute Nachricht: Mit einem klaren Prozess lassen sich diese Fehler meist schnell eingrenzen.
Wie man I/Q-Daten sauber verarbeitet
Für eine belastbare Auswertung arbeite ich in einer festen Reihenfolge. Das reduziert Zufall und macht Ergebnisse vergleichbar, auch wenn die Signale aus unterschiedlichen Messorten oder Geräten stammen.
- Erfassen - Zuerst prüfe ich, ob die Abtastrate, die Bandbreite und der Dynamikbereich zum Signal passen.
- Synchronisieren - Danach müssen Takt, Trigger und Zeitbasis sauber sitzen, sonst verschiebt sich die gesamte Interpretation.
- Kalibrieren - Gain, Offset und Phasenlage sollten korrigiert sein, bevor man inhaltliche Schlüsse zieht.
- Filtern und decimieren - Unerwünschte Anteile werden entfernt, damit die Analyse nicht von Nebeninformationen überlagert wird.
- Demodulieren oder transformieren - Jetzt lässt sich das Signal in Symbolräume, Spektren oder Zeitfenster überführen.
- Validieren - Zum Schluss vergleiche ich die Ergebnisse mit Referenzwerten, Konstellation und EVM.
Besonders wichtig ist der Übergang von Rohdaten zu interpretierbaren Kennzahlen. Eine FFT auf komplexen Daten ist nicht nur eine technische Pflichtübung, sondern oft der schnellste Weg, Träger, Seitenbänder und Störungen sauber zu trennen. Wer dagegen zu früh auf eine einzige Kennzahl schaut, übersieht leicht, wo der Fehler wirklich sitzt.
Damit sind wir bei den typischen Denkfehlern, die in der Praxis immer wieder Kosten verursachen.
Welche Fehler die Auswertung am häufigsten verfälschen
Der häufigste Fehler ist nicht ein mathematischer, sondern ein organisatorischer: Daten werden analysiert, bevor die Messkette verstanden ist. Ich halte das für problematisch, weil I/Q-Daten zwar sehr präzise wirken, aber ebenso präzise falsche Schlüsse erlauben, wenn der Eingang unsauber ist.
- Die I- und Q-Kanäle sind vertauscht oder falsch zugeordnet.
- Die Abtastrate ist zu niedrig und erzeugt Aliasing.
- Die Frequenzlage wurde nicht korrekt auf Basisband abgebildet.
- Das Signal wurde übersteuert, bevor die Analyse begonnen hat.
- Es wurde nur auf Amplitude geschaut, obwohl die Phase das eigentliche Problem trägt.
- Die Stabilität des Lokaloszillators wurde unterschätzt, obwohl sie die Konstellation sichtbar verzieht.
Ein zweiter Klassiker ist die Verwechslung von Signalfehler und Messfehler. Wenn das Konstellationsdiagramm unsauber aussieht, liegt das nicht automatisch am Sender oder an der Funkstrecke. Oft reicht schon eine kleine Unsauberkeit im Takt oder in der Skalierung, um die Daten schlechter aussehen zu lassen als sie tatsächlich sind.
Wer diese Fallen kennt, kann gezielter prüfen und kommt schneller zu einer brauchbaren Diagnose.
Welche Prüfungen ich in echten Funknetzen zuerst mache
Wenn ich in einem realen Telekommunikations- oder Infrastrukturprojekt auf I/Q-Daten schaue, beginne ich nicht mit der elegantesten Analyse, sondern mit den banalsten Fragen. Genau dort sitzt oft der entscheidende Hinweis.
- Ist der Messpfad sauber kalibriert, bevor das Signal ausgewertet wird?
- Passen Abtastrate, Bandbreite und Filter wirklich zum untersuchten Signal?
- Zeigt die Konstellation ein systematisches Muster oder nur zufälliges Rauschen?
- Gibt es Hinweise auf Gain Imbalance, Phasenfehler oder DC-Offset?
- Ist das Problem im Funkkanal selbst oder nur in der Messkette sichtbar?
Gerade bei Mobilfunk, Richtfunk und SDR-Workflows in abgelegenen oder wechselhaften Versorgungsgebieten ist diese Reihenfolge wertvoll, weil sie Fehlinterpretationen reduziert. Ich würde I/Q-Daten nie isoliert betrachten; erst im Zusammenhang mit Hardware, Taktung und Übertragungskette zeigen sie ihren eigentlichen Nutzen. Genau das macht sie in der Signalverarbeitung so stark: Sie sind nicht nur Messwerte, sondern ein direkter Blick auf die Qualität des gesamten Systems.
