Wie viele Messwerte braucht ein digitales System, damit aus einer analogen Schwingung wieder das ursprüngliche Signal entsteht? Genau diese Frage beantwortet das Nyquist-Shannon-Abtasttheorem. Es erklärt, welche Abtastrate für Audio, Funk, Sensorik und digitale Telekommunikation nötig ist, warum Aliasing entsteht und weshalb ein gutes Eingangfilter in der Praxis genauso wichtig ist wie die reine Rechenformel.
Die wichtigsten Regeln für sauberes digitales Abtasten
- Mindestens doppelt so schnell: Die Abtastrate muss höher als das Zweifache der höchsten relevanten Signalfrequenz sein.
- Nyquist-Frequenz: Sie entspricht der halben Abtastrate und begrenzt den nutzbaren Frequenzbereich.
- Aliasing vermeiden: Ein analoges Anti-Aliasing-Filter unterdrückt Frequenzen oberhalb dieser Grenze.
- Praktische Reserve: Systeme arbeiten meist mit einer höheren Abtastrate als dem theoretischen Minimum.
- Beispiel Audio: Für ein Signal bis 20 kHz sind mindestens etwas mehr als 40 kHz erforderlich, üblich sind 44,1 oder 48 kHz.
Was das Nyquist-Shannon-Theorem tatsächlich aussagt

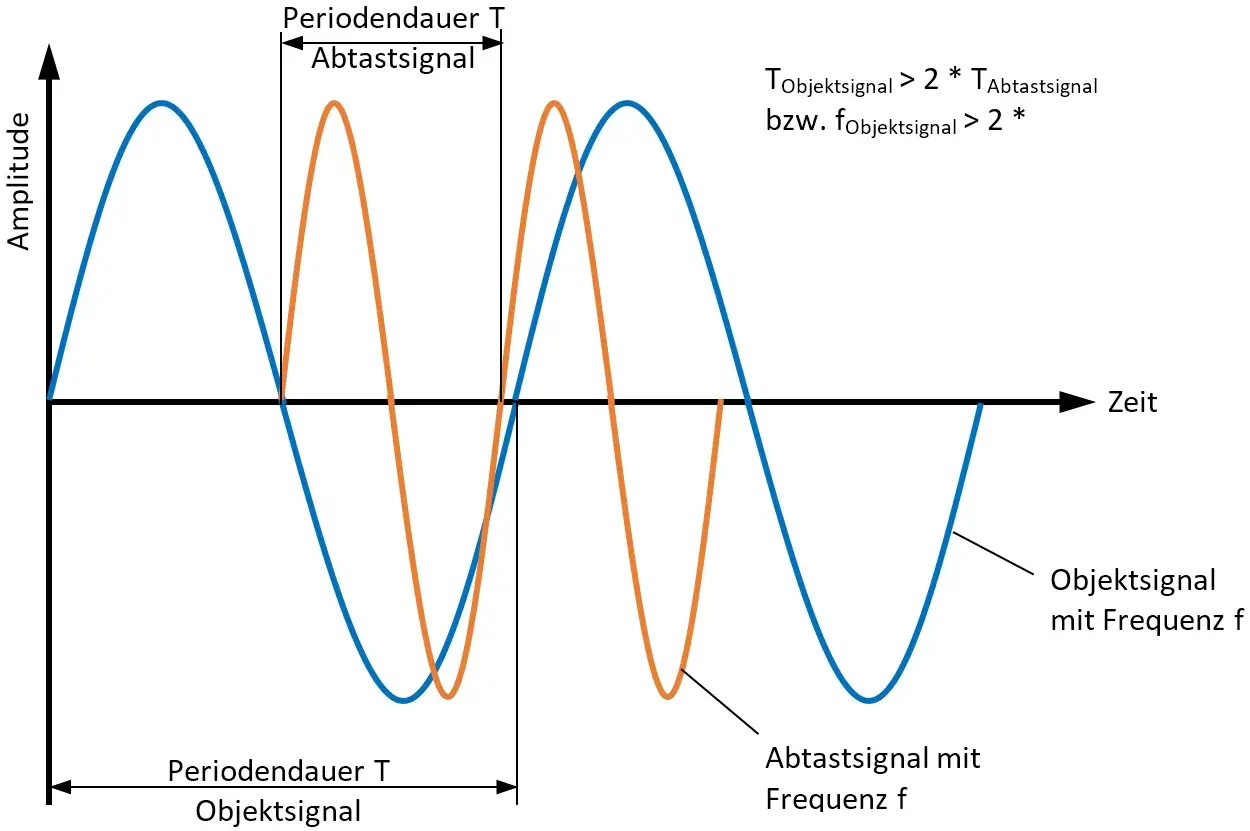

Das Theorem beschreibt die Verbindung zwischen einem kontinuierlichen Signal und seinen diskreten Messwerten. Ein analoges Signal kann vollständig rekonstruiert werden, wenn es bandbegrenzt ist und mit einer Frequenz abgetastet wird, die mehr als doppelt so hoch ist wie seine höchste enthaltene Frequenz.
Die zentrale Formel lautet fs > 2 · fmax. Dabei steht fs für die Abtastfrequenz und fmax für die höchste Frequenz, die im Signal tatsächlich berücksichtigt werden soll. In einer idealen mathematischen Welt reicht theoretisch die doppelte Frequenz aus. In realen Geräten plane ich jedoch immer etwas Abstand ein, weil Filter keine unendlich steilen Flanken besitzen.
Ein Signal mit Frequenzanteilen bis 10 kHz benötigt demnach eine Abtastrate von mehr als 20 kHz. Bei einer Abtastung mit exakt 20 kHz wäre das System bereits an der kritischen Grenze. Schon kleine Störungen, Filterfehler oder zusätzliche Frequenzanteile können dann zu einer fehlerhaften Rekonstruktion führen.
Bandbegrenzung ist die Voraussetzung
Die Aussage gilt nicht für jedes beliebige Signal ohne Einschränkung. Es muss bandbegrenzt sein, also oberhalb einer bestimmten Frequenz keine relevanten Signalanteile mehr enthalten. In der Praxis erreicht man das durch ein analoges Tiefpassfilter vor dem Analog-Digital-Wandler.
Das ist besonders bei Funkempfängern, Messkarten und Infrastruktur für digitale Kommunikation wichtig. Auch ein Signal, das im Nutzband sauber aussieht, kann außerhalb dieses Bereichs noch Rauschen oder Störanteile enthalten. Ohne Filter gelangen diese Anteile in den Wandler und können später nicht mehr zuverlässig entfernt werden.
Abtastrate und Nyquist-Frequenz richtig unterscheiden
Die Begriffe werden häufig verwechselt, obwohl sie zwei verschiedene Größen bezeichnen. Die Abtastrate gibt an, wie viele Messwerte pro Sekunde erfasst werden. Die Nyquist-Frequenz ist dagegen die Hälfte dieser Abtastrate.
| Begriff | Bedeutung | Beispiel bei 48 kHz |
|---|---|---|
| Abtastrate fs | Anzahl der Samples pro Sekunde | 48.000 Samples pro Sekunde |
| Nyquist-Frequenz | Hälfte der Abtastrate | 24 kHz |
| Höchste sichere Signalfrequenz | Liegt praktisch unterhalb der Nyquist-Frequenz | Zum Beispiel 20 kHz bei Audiosignalen |
Bei 48 kHz liegt die theoretische Obergrenze also bei 24 kHz. Das bedeutet nicht, dass ein beliebiges 24-kHz-Signal problemlos verarbeitet wird. Ein reales Filter braucht einen Übergangsbereich, deshalb sollte das Nutzsignal deutlich früher enden. Genau diese Reserve wird bei professionellen Audio- und Funkdesigns eingeplant.
Ich halte diese Unterscheidung für besonders wichtig, weil viele technische Beschreibungen verkürzt von der „Nyquist-Rate“ sprechen. Gemeint ist dann oft die notwendige Mindestabtastrate von mehr als dem Doppelten der höchsten Frequenz, während die Nyquist-Frequenz den halben Wert einer bereits festgelegten Abtastrate bezeichnet.
Warum Aliasing ein Signal dauerhaft verfälscht
Wird ein Signal zu langsam abgetastet, erscheinen hohe Frequenzen im digitalen Datensatz als scheinbar niedrigere Frequenzen. Dieser Effekt heißt Aliasing. Er ist nicht bloß ein kleiner Messfehler, sondern eine Verwechslung der Frequenz, die sich nachträglich nicht sicher korrigieren lässt.
Ein einfaches Beispiel macht das deutlich. Wird ein 18-kHz-Signal mit 20 kHz abgetastet, liegt die Nyquist-Frequenz bei 10 kHz. Das Signal überschreitet diese Grenze und kann im digitalen System als eine andere, deutlich niedrigere Frequenz erscheinen. Das Ergebnis klingt im Audiobereich beispielsweise wie ein unerwarteter Pfeifton oder zeigt in einer Messung eine falsche Schwingung.
Das Anti-Aliasing-Filter
Ein Anti-Aliasing-Filter sitzt vor dem ADC, also vor dem Analog-Digital-Wandler. Es reduziert Frequenzen, die oberhalb des zulässigen Bereichs liegen, bevor sie in digitale Werte umgewandelt werden. Ein später gesetztes digitales Filter kann bereits entstandenes Aliasing nicht zuverlässig rückgängig machen.
Bei einem Messsystem mit 100 kHz Abtastrate liegt die theoretische Grenze bei 50 kHz. Soll das Nutzsignal bis 40 kHz reichen, muss das analoge Filter zwischen 40 und 50 kHz stark genug abschwächen. Je kleiner dieser Übergangsbereich ist, desto anspruchsvoller und meist auch teurer wird die Filterauslegung.
In der Praxis hilft Oversampling. Dabei wird mit einer deutlich höheren Rate abgetastet, als das Nutzsignal zunächst erfordert. Das verschiebt die Nyquist-Grenze nach oben und gibt dem analogen Filter mehr Raum für seine Übergangszone. Anschließend kann die Datenrate digital reduziert werden.
So wähle ich die passende Abtastrate
Die richtige Abtastrate ergibt sich nicht aus einem pauschalen Standardwert, sondern aus dem höchsten Frequenzanteil, der für die Anwendung relevant ist. Ich gehe dabei in vier klaren Schritten vor.
- Nutzband festlegen: Bestimmen, welche Frequenzen tatsächlich übertragen oder gemessen werden sollen.
- Maximalfrequenz bestimmen: Den höchsten relevanten Frequenzanteil fmax festlegen.
- Mindestwert berechnen: Die Abtastrate muss größer als 2 · fmax sein.
- Filter und Reserve einplanen: Eine höhere Rate wählen, wenn das analoge Filter keinen schmalen Übergangsbereich bewältigen kann.
Für einen Sensor mit einem Nutzbereich bis 2 kHz wären theoretisch mehr als 4 kHz erforderlich. Eine praktische Wahl von 8 oder 10 kHz kann sinnvoller sein, wenn Störungen oberhalb des Nutzbands auftreten oder die Filterung einfach und robust bleiben soll.
| Anwendung | Relevantes Frequenzband | Sinnvolle Abtastrate | Warum |
|---|---|---|---|
| Sprachübertragung | Bis etwa 3,4 kHz | 8 kHz oder höher | Ausreichend für das klassische Telefon-Sprachband |
| Musikaufnahme | Bis etwa 20 kHz | 44,1 oder 48 kHz | Gängiger Bereich mit nutzbarer Filterreserve |
| Vibrationsmessung | Bis 10 kHz | Mindestens 20 kHz, praktisch oft höher | Mehr Reserve für Filter und Störanteile |
| Funk- oder ZF-Signal | Abhängig von Bandbreite und Lage | Nach Bandpassauslegung | Bandpassabtastung kann unter bestimmten Bedingungen genügen |
Eine höhere Abtastrate ist allerdings nicht automatisch besser. Sie erzeugt mehr Daten, erhöht die Anforderungen an Speicher, Übertragung und Verarbeitung und kann den Stromverbrauch eines entfernten Sensors steigern. Gerade bei Telekommunikations- und Sensornetzen in Regionen mit begrenzter Energie- oder Backhaul-Kapazität zählt deshalb eine passende Auslegung mehr als ein möglichst großer Zahlenwert.
Typische Missverständnisse und praktische Grenzen
Das Theorem ersetzt keine gute Hardware
Die Formel sagt nur etwas über die zeitliche Abtastung aus. Sie garantiert nicht, dass ein realer ADC die Signalhöhe präzise misst. Quantisierungsrauschen, Taktjitter, Clipping, Verstärkerrauschen und begrenzte Auflösung können die Qualität ebenfalls bestimmen.
Ein 12-Bit-Wandler mit idealer Abtastrate bleibt unbrauchbar, wenn das Eingangssignal seine maximale Spannung überschreitet. Ebenso kann ein starkes Taktrauschen bei schnellen Signalen zu messbaren Phasen- und Amplitudenfehlern führen. Die Abtastrate ist also eine notwendige Bedingung, aber keine vollständige Qualitätsgarantie.
Mehr Samples lösen kein falsches Frequenzband
Bei einem bandbegrenzten Basisbandsignal richtet sich die Mindestanforderung nach der höchsten Frequenz. Bei einem schmalbandigen Funk- oder Zwischenfrequenzsignal kann jedoch Bandpassabtastung eingesetzt werden. Dann zählt die Lage und Breite des Frequenzbandes, nicht nur die absolute Trägerfrequenz.
Diese Technik ist anspruchsvoller, weil alle Spektralkopien sauber getrennt bleiben müssen. Für eine robuste Infrastrukturplanung würde ich sie nur einsetzen, wenn Filter, Takt, ADC-Bandbreite und Signalband eindeutig aufeinander abgestimmt sind. Für allgemeine Messaufgaben ist eine höhere direkte Abtastrate meist leichter zu prüfen und zu warten.
Lesen Sie auch: Bandstop-Filter - Störungen präzise eliminieren?
Grenzfall mit exakt doppelter Frequenz
Die Formulierung „mindestens doppelt so hoch“ wird oft zu wörtlich genommen. Bei einer Sinusschwingung genau an der Nyquist-Grenze können die Messpunkte ungünstig liegen und beispielsweise immer dieselbe Phase treffen. Dadurch entsteht kein verlässliches Bild der Schwingung.
Deshalb verwende ich in realen Systemen die praktische Regel deutlich über dem Doppelten und kombiniere sie mit einem passenden Anti-Aliasing-Filter. Die zusätzliche Reserve kostet meist weniger als die Fehlersuche in einer bereits installierten Mess- oder Funkstrecke.
Was das für Telekommunikation und Infrastruktur bedeutet
In digitalen Funkstrecken, Satellitenempfängern und Messstationen entscheidet die Abtasttheorie darüber, wie analoge Hochfrequenzsignale in verarbeitbare Daten überführt werden. Das betrifft nicht nur Laborgeräte. Auch ein abgelegener Sensor, eine Richtfunkstrecke oder ein Empfänger für lokale Rundfunksignale braucht eine saubere Abstimmung zwischen Antenne, Filter, ADC und digitaler Verarbeitung.
Für eine Verbindung in Timor-Leste kann beispielsweise die verfügbare Bandbreite des Funkkanals wichtiger sein als die nominelle Trägerfrequenz. Wird ein Signal als komplexes I/Q-Signal verarbeitet, müssen die In-Phase- und Quadraturanteile gemeinsam betrachtet werden. Das reduziert Missverständnisse bei der Wahl der Abtastrate und kann unnötig hohe Datenraten vermeiden.
Meine praktische Empfehlung lautet, die Planung nicht bei der ADC-Tabelle zu beginnen. Zuerst sollten Nutzband, Störabstände und Filterübergang feststehen. Danach lassen sich Abtastrate, Auflösung, Datenrate und Übertragungsweg sinnvoll dimensionieren. So bleibt ein System auch dann belastbar, wenn sich die elektromagnetische Umgebung oder die Auslastung einer Verbindung verändert.
Die wichtigste Faustregel für die nächste Messung
Für ein bandbegrenztes Signal gilt: Die Abtastrate muss höher als das Zweifache der höchsten relevanten Frequenz sein, und alle darüberliegenden Signalanteile müssen vor dem Wandler ausreichend gedämpft werden. Wer zusätzlich Filterreserve, Quantisierung, Taktjitter und Datenrate berücksichtigt, erhält eine Lösung, die nicht nur theoretisch funktioniert.
Wenn ich eine neue Signalverarbeitungskette prüfe, stelle ich mir deshalb drei Fragen: Wie breit ist das Nutzband? Welche Frequenzen können außerhalb davon stören? Und bietet die gewählte Abtastrate genug Platz für ein reales Filter? Werden diese Punkte sauber beantwortet, ist das Nyquist-Shannon-Theorem kein abstrakter Lehrsatz mehr, sondern eine sehr praktische Entwurfsregel.
