Die wichtigsten Punkte auf einen Blick
- Ein PLL vergleicht fortlaufend die Phase von Referenz und Ausgang und regelt so nach, bis beide zueinander passen.
- Phasendetektor, Schleifenfilter und VCO sind die Kernelemente; oft kommt noch ein Teiler oder ein digitaler Regler hinzu.
- Die wichtigste Abwägung ist fast immer dieselbe: schnelle Einregelung gegen saubere Signalqualität.
- In der Signalverarbeitung wird die Technik für Takterzeugung, Clock Recovery, Frequenzsynthese und Synchronisation genutzt.
- Gute Ergebnisse hängen stark von Bandbreite, Phasenrauschen, Jitter, Sperrbereich und Stabilitätsreserve ab.
- Viele Probleme entstehen nicht im Prinzip des Regelkreises, sondern bei der Auswahl des Filters, der Referenz und der realen Randbedingungen.

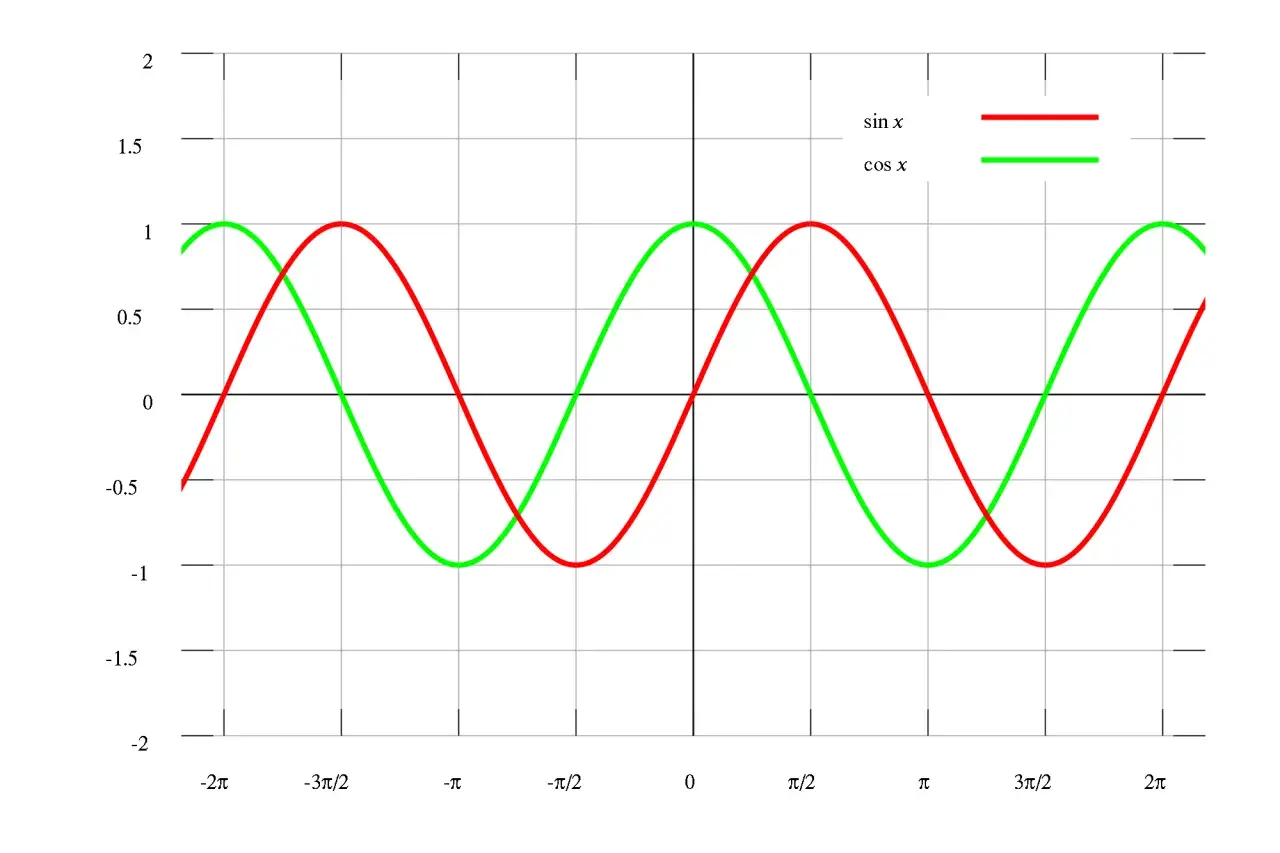

Wie ein Phasenregelkreis ein Eingangssignal nachführt
Die Grundidee ist erstaunlich elegant: Der Regelkreis misst ständig den Phasenunterschied zwischen Referenz und Ausgang, bildet daraus ein Fehlersignal und verändert damit die interne Oszillatorfrequenz. Solange der Regelkreis „locked“ ist, bleibt die Beziehung zwischen beiden Signalen stabil und der Ausgang folgt der Referenz nicht nur im Takt, sondern auch in der Phase.
Ich denke dabei gern in fünf Schritten:
- Der Phasendetektor vergleicht Referenz und Rückführung.
- Aus der Differenz entsteht ein Fehlersignal.
- Das Schleifenfilter glättet dieses Signal und entscheidet, wie aggressiv nachgeregelt wird.
- Der VCO oder DCO passt seine Frequenz entsprechend an.
- Über die Rückführung wird der Effekt erneut geprüft, bis ein stabiler Arbeitspunkt erreicht ist.
Wichtig ist ein häufiges Missverständnis: „Lock“ bedeutet nicht mathematisch perfekte Übereinstimmung in jedem Moment. In der Praxis bleibt immer ein Rest an Phasenfehler, Rauschen und Verzögerung. Entscheidend ist, dass der Fehler klein und kontrolliert bleibt. Genau deshalb ist die PLL in der Regelungstechnik so nützlich. Im nächsten Schritt lohnt es sich, die Bausteine einzeln anzuschauen, weil dort die eigentliche Qualität des Entwurfs entsteht.
Die Bausteine, auf die es wirklich ankommt
Wer einen Phasenregelkreis nur als schwarzen Kasten betrachtet, übersieht die Stellschrauben. In der Praxis entscheidet nicht „die PLL“ abstrakt über die Performance, sondern die konkrete Kombination ihrer Bausteine. Je nach Architektur ändern sich Dynamik, Rauschverhalten und Aufwand deutlich.
| Baustein | Aufgabe | Worauf ich achte |
|---|---|---|
| Phasendetektor | Erkennt die Phasendifferenz zwischen Referenz und Rückführung. | Linearität, Genauigkeit, Verhalten bei großen Sprüngen. |
| Schleifenfilter | Formt das Fehlersignal und bestimmt die Dynamik der Regelung. | Bandbreite, Dämpfung, Stabilität und Rauschunterdrückung. |
| VCO oder DCO | Erzeugt das Ausgangssignal und reagiert auf das Steuersignal. | Tuning-Bereich, Phasenrauschen, Empfindlichkeit gegenüber Versorgung und Temperatur. |
| Rückführungs-Teiler | Skaliert die Frequenz für Vergleich und Synthese. | Teilfaktor, Quantisierung, Einfluss auf das In-Band-Rauschen. |
| Charge Pump oder digitaler Regler | Setzt den Fehler in eine nutzbare Stellgröße um. | Linearität, Offset, Stromrauschen, digitale Auflösung. |
Man kann diese Architektur analog, digital oder softwarebasiert umsetzen. Analog ist oft robust und direkt, digital erlaubt präzisere Modellierung und Flexibilität, und softwarebasiert ist besonders interessant, wenn der Regelalgorithmus in einem Controller oder DSP lebt. Für die Praxis ist das kein Glaubenskrieg, sondern eine Systemfrage: Wer geringe Latenz braucht, denkt anders als jemand, der viel Anpassbarkeit braucht. Darauf baut die nächste Frage auf, nämlich wo diese Technik im Signalfluss überhaupt den größten Nutzen bringt.
Warum die Technik in der Signalverarbeitung so viel erledigt
In der Signalverarbeitung ist der Phasenregelkreis selten Selbstzweck. Er löst ein sehr konkretes Problem: Ein System soll mit einer Referenz synchron bleiben, obwohl das Eingangssignal rauscht, driftet oder sich im Frequenzbereich verschiebt. Genau das macht ihn für Telekommunikation, Messsysteme und Synchronisationsaufgaben so wertvoll.
Typische Einsatzfelder sind:
- Frequenzsynthese in Funk- und Netzkomponenten - ein stabiler Lokaloszillator ist die Basis für saubere Kanäle und reproduzierbare Taktung.
- Clock Recovery in Datenlinks - aus einem gestörten Signal wird der Takt zurückgewonnen, damit Empfänger die Bits sauber lesen können.
- Richtfunk, Mobilfunk und Satellitenanbindung - wenn mehrere Übertragungsstrecken zusammenspielen, wird präzise Synchronisation zum Stabilitätsfaktor.
- GNSS- und Referenztakt-Verteilung - Zeit und Phase müssen in verteilten Netzen verlässlich zusammenpassen.
- Mess- und Prüftechnik - saubere Synthese und schnelles Einrasten sind entscheidend, wenn Signale präzise analysiert werden sollen.
Welche Kennwerte den Unterschied machen
Bei einem PLL reicht es nicht, nur auf die Ziel-Frequenz zu schauen. Ich prüfe zuerst die Dynamik, dann das Rauschverhalten und erst danach die Komfortfunktionen. Wer diese Reihenfolge umdreht, bekommt oft einen theoretisch korrekten, aber praktisch schwachen Entwurf.
| Kennwert | Was er bedeutet | Praktische Wirkung | Typischer Zielkonflikt |
|---|---|---|---|
| Schleifenbandbreite | Bereich, in dem der Regelkreis der Referenz aktiv folgt. | Breit = schnelleres Einrasten, schmal = bessere Filterung des Referenzrauschens. | Tempo gegen Signalreinheit. |
| Einregelzeit | Zeit bis der Regelkreis nach einem Sprung wieder stabil ist. | Wichtig nach Kanalwechsel, Neustart oder Taktumschaltung. | Schnelle Reaktion kann mehr Überschwingen erzeugen. |
| Phasenrauschen und Jitter | Wie stark das Signal zeitlich und spektral „zittert“. | Beeinflusst EVM, Bitfehler, Empfangsreserve und Taktqualität. | Geringes Rauschen verlangt oft langsamere oder sorgfältiger gefilterte Regelung. |
| Spurs | Diskrete Störlinien, oft referenz- oder teilerbedingt. | Können Nachbarkanäle und Messungen sichtbar verschlechtern. | Mehr Bandbreite kann Spurs weniger dämpfen. |
| Lock- und Hold-in-Bereich | Bereich, in dem der Kreis einrastet und dort bleibt. | Bestimmt, wie tolerant das System gegenüber Drift und Störungen ist. | Großer Bereich ist nicht automatisch gleichbedeutend mit guter Qualität. |
| Phasenreserve | Stabilitätsreserve des Regelkreises. | Ein Wert um 45° gilt oft als robustes Ziel. | Zu wenig Reserve führt zu Schwingen, zu viel Reserve kann träge machen. |
Ein Detail, das oft unterschätzt wird: Bei Frequenzsynthese steigt das In-Band-Rauschen mit hohem Teilerfaktor deutlich an. Als Faustregel gilt 20·log10(N). Bei N = 10 sind das 20 dB, bei N = 100 bereits 40 dB. Genau solche Zusammenhänge erklären, warum ein Entwurf auf dem Papier sauber wirken kann und auf dem Messplatz trotzdem enttäuscht. Mit diesem Blick auf die Kenngrößen lassen sich die häufigsten Fehler viel leichter erkennen.
Die Fehler, die einen guten Entwurf schnell schwächen
In der Praxis scheitert ein Phasenregelkreis selten an der Grundidee. Meist sind es Randbedingungen, die zu spät ernst genommen werden. Das sind die Fehler, die ich am häufigsten sehe:
- Die Bandbreite ist zu breit gewählt. Dann folgt der Kreis zwar schnell, übernimmt aber zu viel Referenzrauschen und oft auch mehr Spurs.
- Die Bandbreite ist zu eng gewählt. Das macht das Signal sauberer, aber der Kreis reagiert träge und kann bei Störungen aus dem Tritt geraten.
- Die Referenzqualität wird überschätzt. Ein sauberer Ausgang ist ohne saubere Eingangsreferenz kaum zu erzwingen.
- Das Schleifenfilter wird zu grob behandelt. Schon kleine Änderungen an den Bauteilen verändern Dämpfung, Einregelzeit und Stabilität.
- Der Teilerfaktor wird nur als Formelfaktor gesehen. In Wahrheit beeinflusst er das Rauschverhalten direkt und oft stärker als erwartet.
- Bei einphasigen Netzanwendungen wird die Signalform nicht ausreichend linearisiert. Gerade dort braucht die Regelung saubere Vorverarbeitung, sonst wird der Phasenfehler unnötig unruhig.
- Gemessen wird nur der Endzustand, nicht das Verhalten beim Einschwingen. Erst die Transienten zeigen, ob der Entwurf wirklich robust ist.
Ich würde einen Entwurf deshalb nie nur am „er läuft“ bewerten. Entscheidend ist, wie er läuft: unter Temperatur, mit Störrauschen, nach einem Sprung, bei schwacher Versorgung und im Zusammenspiel mit dem Rest der Kette. Genau dieser Blick trennt eine Laborlösung von einer belastbaren Netztopologie. Daraus folgt der letzte praktische Schritt: Was muss am Ende stimmen, damit der Entwurf wirklich eingesetzt werden kann?
Woran ich einen robusten PLL-Entwurf in der Praxis erkenne
Wenn ich eine Lösung für ein reales Telekommunikations- oder Signalverarbeitungssystem bewerte, achte ich auf fünf Dinge zuerst: stabile Referenz, sauberes Schleifenfilter, ausreichende Phasenreserve, dokumentiertes Einschwingverhalten und reproduzierbare Messwerte. Alles andere ist nachrangig, solange diese fünf Punkte nicht sitzen.
- Der Regelkreis bleibt über den relevanten Temperatur- und Spannungsbereich zuverlässig im Lock.
- Das Ausgangssignal bleibt auch bei Lastwechseln und Störungen innerhalb der geforderten Jitter- und Rauschgrenzen.
- Die Einregelzeit ist kurz genug für den tatsächlichen Betriebsfall, nicht nur für den idealen Laborszenario.
- Die Referenzstörungen sind sichtbar gemessen und nicht nur rechnerisch angenommen.
- Die Architektur passt zur Aufgabe: analog für Direktheit, digital für Kontrolle, softwarebasiert für Flexibilität.
Für Netze, die auf zuverlässige Taktung und saubere Synchronisation angewiesen sind, ist das kein Detail, sondern ein Stabilitätsanker. Wer den Phasenregelkreis richtig auslegt, verbessert nicht nur ein einzelnes Signal, sondern die gesamte Signalkette dahinter. Genau deshalb bleibt diese Technik auch 2026 ein zentrales Werkzeug in der Signalverarbeitung.
